Хранилище модернизирует устаревшее компрессорное оборудование
Модернизация обеспечивает надежность и эффективность хранения и извлечения энергии на объекте.

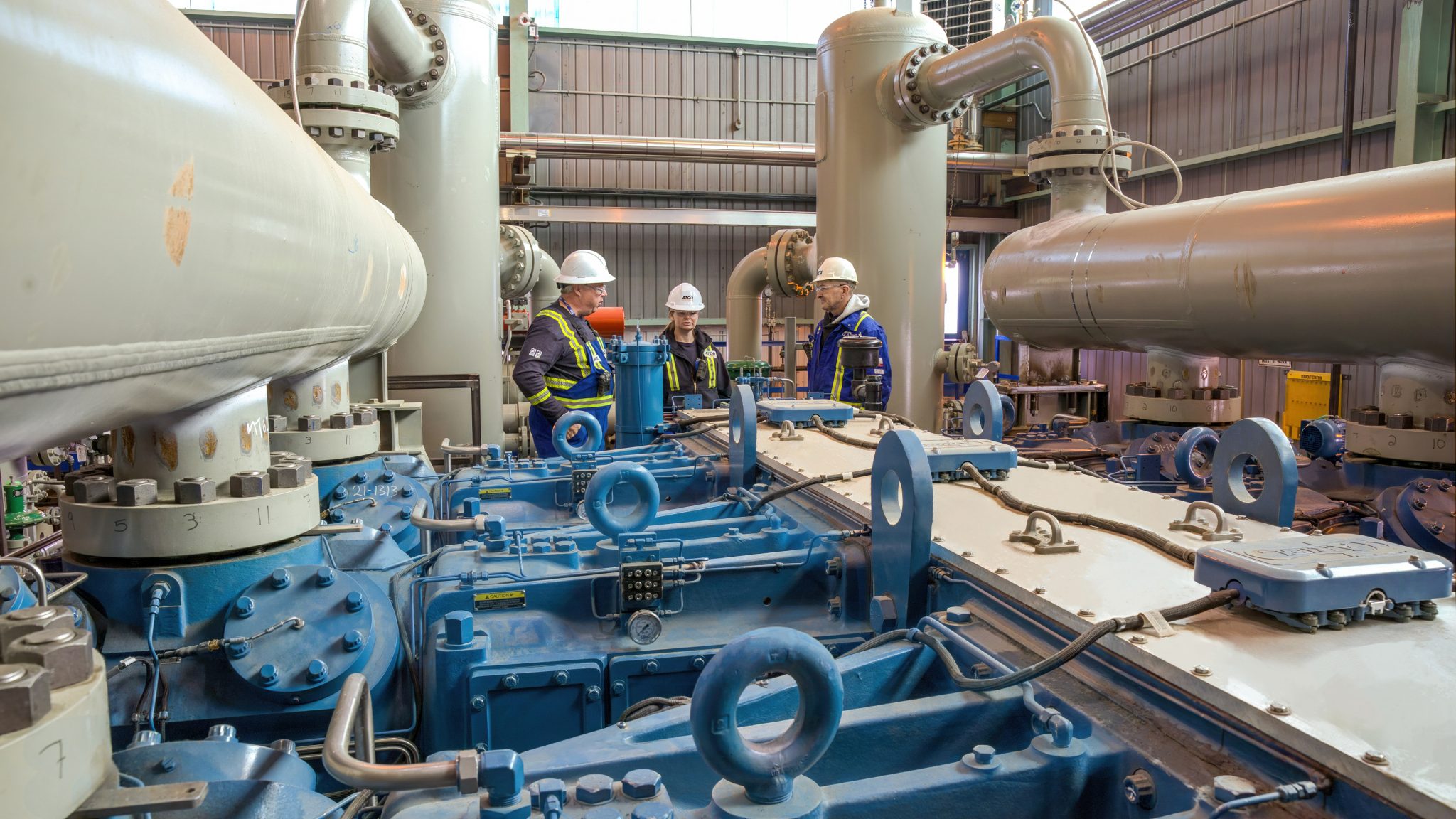

Компрессоры Ariel, используемые для модернизации хранилища компании ATCO EnPower в деревне Карбон
Компания ATCO EnPower планировала усовершенствовать свое стареющее компрессорное оборудование в одном из своих двух хранилищ природного газа в провинции Альберта (Канада) в ответ на растущий спрос на надежные и эффективные мощности по хранению и извлечению энергии.
Объект расположен недалеко от деревни Карбон, в 75 милях к северо-востоку от Калгари. Это критически важный компонент бизнеса ATCO EnPower, поддерживающий цели перехода к устойчивому будущему.
В установке использовались три рабочих, но устаревших компрессора (два отделяемых компрессора и один встроенный), которые были введены в эксплуатацию в конце 1960-х и начале 1970-х годов. Растущая проблема с отсутствием запасных частей и общие проблемы с техническим обслуживанием также стали важными факторами, повлиявшими на решение компании о модернизации.

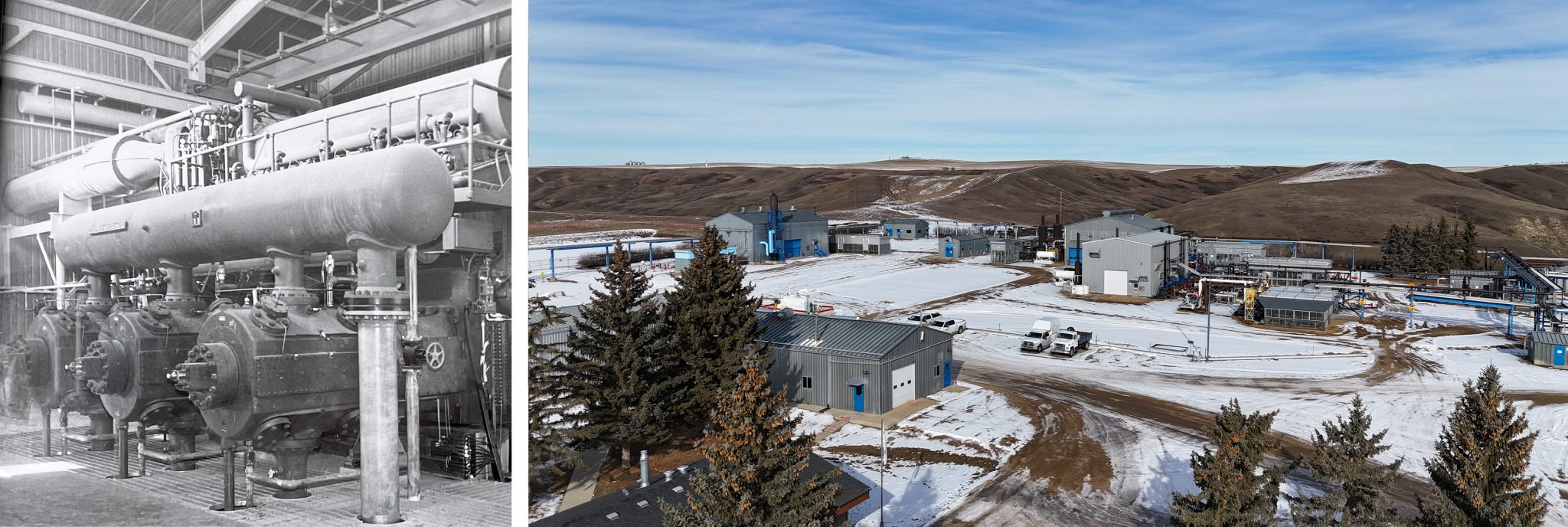

Слева: прежнее оборудование ATCO, установленное в 1960-х и 1970-х годах, включало два отделяемых компрессора и один встроенный компрессор. Справа: хранилище природного газа ATCO EnPower расположено недалеко от деревни Карбон в провинции Альберта (Канада).
Компания ATCO EnPower решила использовать компрессоры Ariel и в сотрудничестве с канадскими пэкиджерами Bidell и Compass поддержала установку двух компрессоров Ariel KBZ/6 и двух компрессоров Ariel JGF/6. Эти компрессоры оснащены новейшими компонентами, а также передовыми системами мониторинга и диагностики компрессоров.
«Переход на новые компрессоры Ariel позволил повысить производительность и надежность нашего объекта. Это позволяет нам эффективнее перемещать газ и доносить эти улучшения до наших заказчиков. Это также позволяет нам адаптировать контракты к потребностям наших клиентов, повышать надежность своей работы и помогать поддерживать наших заказчиков в удовлетворении их потребностей», — говорит Амрит Рэувал, инженер по эксплуатации хранилища компании ATCO EnPower в деревне Карбон.
«Переход на новые компрессоры Ariel позволил повысить производительность и надежность нашего объекта. Это позволяет нам эффективнее перемещать газ и доносить эти улучшения до наших заказчиков. Это также позволяет нам адаптировать контракты к потребностям наших клиентов, повышать надежность своей работы и помогать поддерживать наших заказчиков в удовлетворении их потребностей».
ХРАНЕНИЕ С ПОСЛЕДУЮЩИМ ИЗВЛЕЧЕНИЕМ ПО ТРЕБОВАНИЮ
При хранении природного газа газ компримируется и хранится в подземной геологической формации под объектом хранения в деревне Карбон. Затем по мере необходимости он извлекается для удовлетворения потребительского спроса. После извлечения газ сжимается, очищается и отправляется по трубопроводам к потребителю для выработки электроэнергии, обогрева жилых домов и предприятий, а также других целей. Этот требовательный прикладной процесс требует надежного решения для сжатия.
В результате компания ATCO EnPower установила четыре компрессора Ariel, оснащенных системой Ariel Smart Compressor (ASC). ASC использует множество датчиков и жгутов проводов, которые передают рабочую информацию во встроенный центральный процессор, где выполняются расчеты рабочих характеристик по методикам Ariel. Этот процессор представляет собой цифровой дубликат, помогающий устранять потенциальные несоответствия рабочих характеристик и предотвращающий возникновение сбоев в работе, например нереверсивных нагрузок, остановов из-за вибрации и отказов клапанов. Компрессоры также оснащены другими ключевыми компонентами, включая электронные регуляторы производительности переменного объема (эРППО) и разгрузочные устройства всасывающих клапанов, которые совместно с системой ASC компании Ariel образуют надежную систему управления компрессорами с повышенными рабочими характеристиками компрессоров.

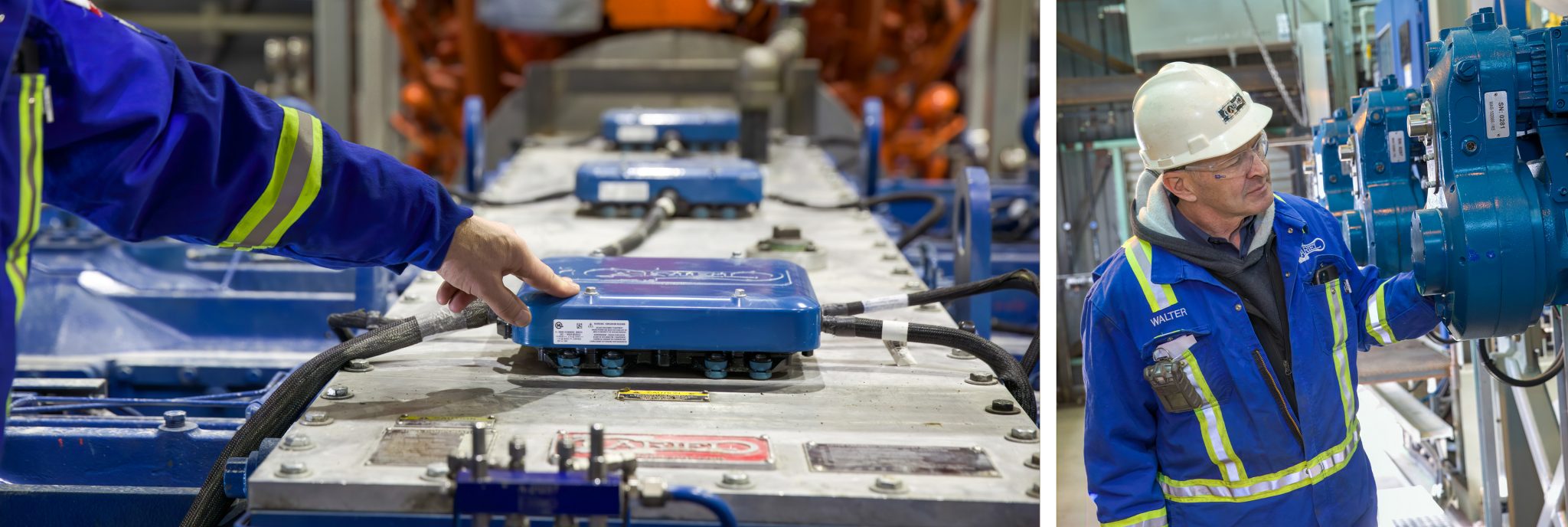

Оборудование системы Ariel Smart Compressor (ASC) установлено на компрессоре Ariel KBZ/6. Справа: еще одним ключевым компонентом является технология электронных регуляторов производительности переменного объема (эРППО), которая улучшает рабочие характеристики компрессора в сочетании с системой ASC.
«Компания ATCO решила использовать новейшие технологии, отчасти из-за области применения. При изъятии газа из хранилища условия эксплуатации всегда меняются. Если вы закачиваете газ, давление всасывания является постоянным, но давление нагнетания всегда растет. Если вы удаляете газ из резервуара, давление нагнетания примерно постоянно, но давление всасывания постоянно падает. Ваша цель — обеспечить широкий рабочий диапазон вместо фиксированной расчетной точки в большинстве других компрессорных установок. Наличие таких деталей, как эРППО и разгрузочные устройства всасывающих клапанов, дало им необходимую гибкость для работы в этом более широком диапазоне», — говорит Уолтер Лоппки, новый менеджер по продажам агрегатов Ariel в Канаде.
ПРОГРАММА ПОДБОРА КОМПРЕССОРОВ ARIEL
Перед тем как приступить к демонтажу существующих встроенных компрессоров, Bidell и Compass провели тщательный анализ для определения конкретных компрессоров, цилиндров и требований к расходу, необходимых для применения в хранилище ATCO EnPower. Оба пэкиджера использовали программу подбора компрессоров Ariel, программное решение Ariel по подбору компрессоров для компьютеров, чтобы облегчить выбор компрессора и компонентов, а также обеспечить лучшие критерии применения для объекта. Программа подбора компрессоров предназначена для оптимизации эффективности сжатия, повышения рабочих характеристик и обеспечения надежности для заказчиков, которые подбирают оборудование для своих компрессорных проектов. Программа подбора компрессоров часто является первым шагом в выборе компрессора для конкретной области применения.
«Программа подбора компрессоров сыграла основополагающую роль в том, что мы смогли определить, какие шаги требуются для выгрузки и загрузки газа как для процессов закачки, так и для процессов извлечения, для которых наш заказчик использовал этот компрессор», — объясняет Керри Нуссбаумер, руководитель проекта канадской компании Compass Energy Systems Ltd. Нуссбаумер добавил: «Утилиты и инструменты позволяют нам подбирать оборудование и собирать его. Поддержка, которую мы получаем от компании Ariel… Никто другой не оказывает такую».
ARIEL: РЕШЕНИЕ ДЛЯ УЛУЧШЕНИЯ ИНФРАСТРУКТУРЫ
Замена устаревшего оборудования компрессорами Ariel позволила хранилищу ATCO EnPower выполнять свои обязательства по доставке и многое другое. Кроме того, пэкиджеры успешно обеспечили размещение проектного решения в существующих зданиях и на существующих площадках в соответствии с требованиями компании ATCO EnPower. «У компании Bidell было дополнительное ограничение — установка агрегатов KBZ6 в пространство, ранее занимавшееся старыми компрессорами. Программа подбора компрессоров Ariel с доступом к чертежам оказалась полезной в этом процессе», — сказал Лонг Та, менеджер по работе с заказчиками компании Bidell Gas Compression.
Предложение, включавшее четыре компрессора Ariel, было спроектировано с минимальными изменениями, идеально согласующимися с потребностями ATCO EnPower.
«Мы повысили свою гибкость. Мы увеличили количество агрегатов с трех до четырех, что обеспечило нам гибкость в объемах, которые нас просили произвести — извлечения или закачки, — заявил Майкл Рацлафф, операционный руководитель хранилища компании ATCO EnPower в деревне Карбон. — Это позволило нам увеличить объем газа по сравнению с тем, что было раньше, а также повысить гибкость давления, которое мы можем создавать».
«Мы повысили свою гибкость. Мы увеличили количество агрегатов с трех до четырех, что обеспечило нам гибкость в объемах, которые нас просили произвести — извлечения или закачки».
