Электронный регулятор производительности переменного объема (эРППО)



Получите максимальную полезную мощность

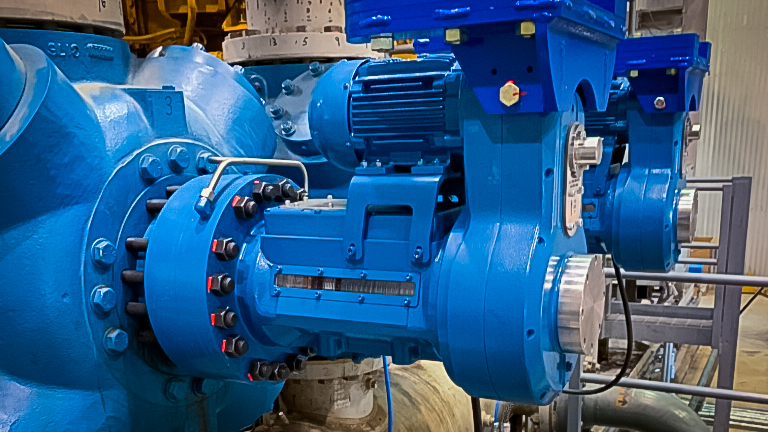

Компания Ariel продолжает разработку следующего поколения надежных компрессоров, в том числе путем применения технологии регулирования производительности при помощи эРППО. эРППО — это разгрузочное устройство полости цилиндра с внешней стороны, которое обеспечивает динамическую регулировку производительности в соответствии с изменениями условий процесса без необходимости остановки компрессора.

эРППО доступен для заказа в составе нового компрессора или при проведении модернизации существующих цилиндров класса 9-¼" и более для компрессоров класса KBK:T и выше. Эти устройства позволяют оператору регулировать мертвое пространство цилиндра для оптимизации потребляемой мощности даже при небольших изменениях параметров газа. Полностью автоматизированное устройство эРППО регулирует объем мертвого пространства цилиндра для обеспечения требуемых параметров, например нагрузки на двигатель, расхода или давления нагнетания. Регулировку можно осуществлять как несколькими, так и одним устройством, установленным на компрессорной установке.

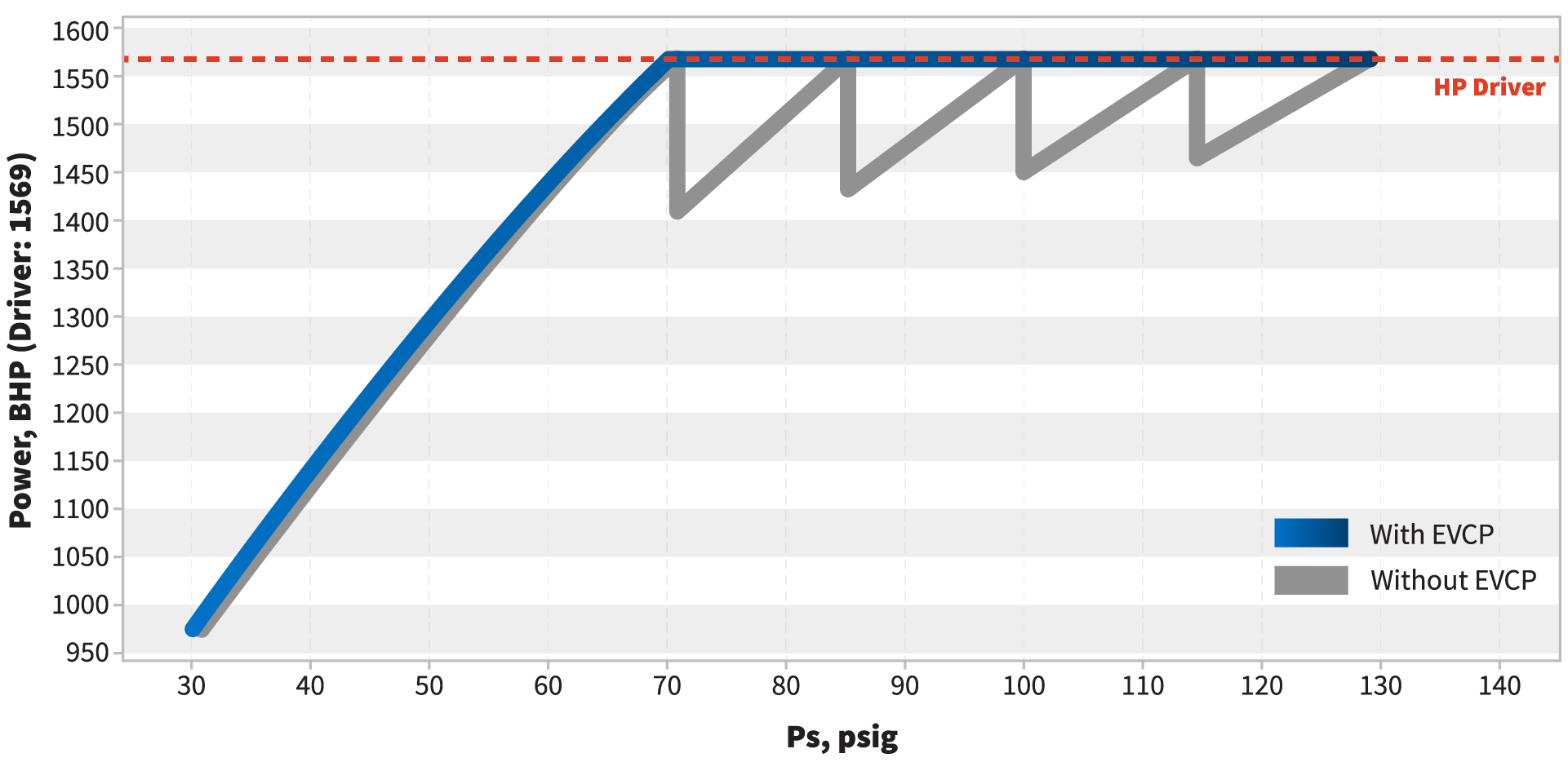

Графики мощности эРППО

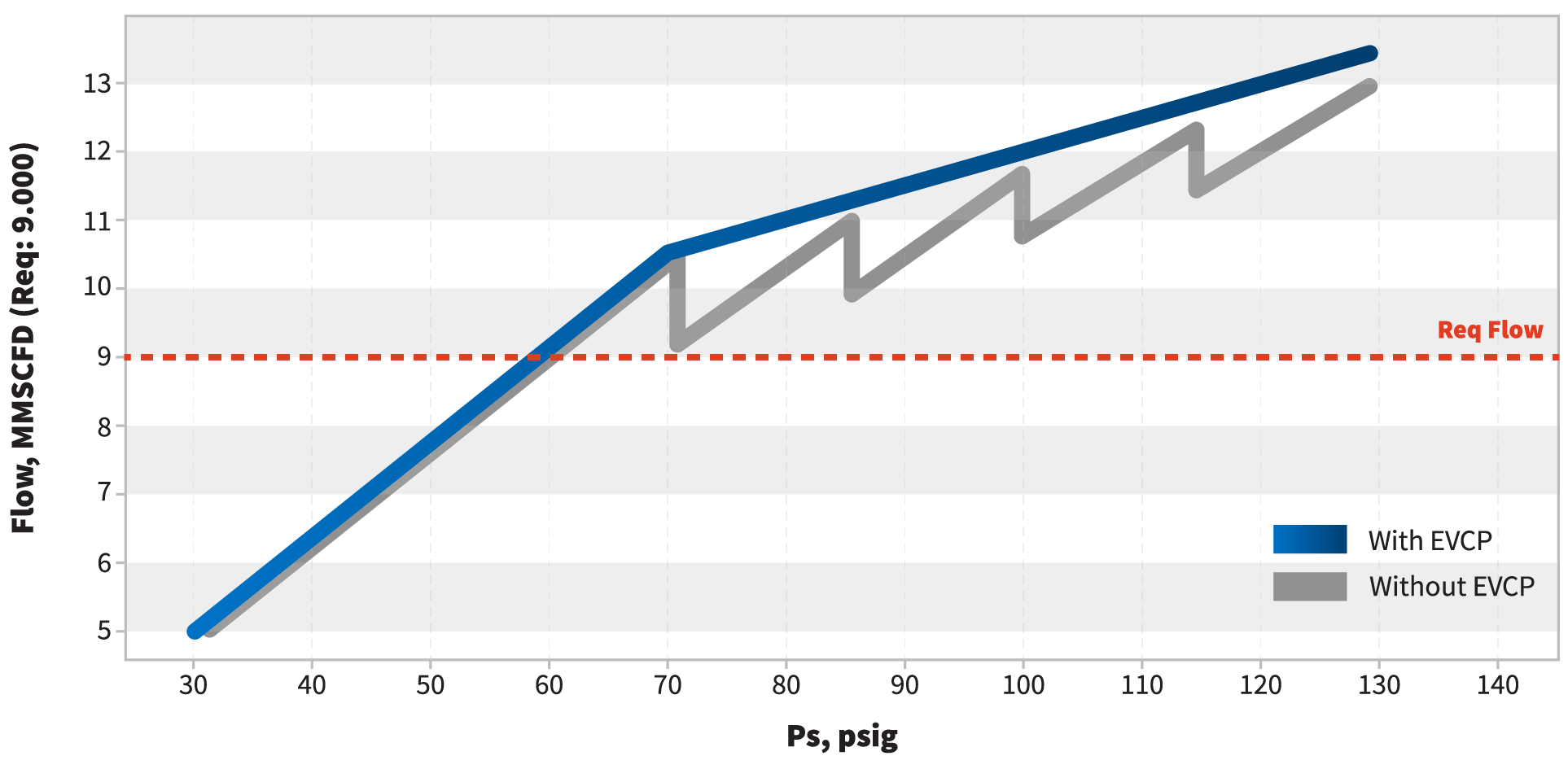

Пользователь получает максимальный расход газа для любых значений давления всасывания и нагнетания, что обеспечивает повышение доходности и достижение заданных показателей по газу. Сглаживание графика потребляемой мощности позволяет повысить КПД компрессорной установки за счет задействования дополнительных площадей под кривой мощности.

Использование возможностей эРППО позволяет повысить КПД компрессора и привода. эРППО может обеспечивать увеличение расхода за счет плавного регулирования нагрузки, что дает возможность максимально использовать мощность привода.



Особенности эРППО

эРППО оснащен интерфейсным модулем и поддерживает технологию демпфирования массы, что гарантирует точную и надежную работу устройства. эРППО имеет следущие варианты привода: электродвигатель на 50 Гц, электродвигатель на 60 Гц, пневмопривод. Вы можете установить один эРППО на компрессорную установку, чтобы почуствовать выгоду от его использования. Обратитесь в отдел по расчетам или к региональному менеджеру Ariel, чтобы смоделировать возможности вашей компрессорной установки при условии применения эРППО.

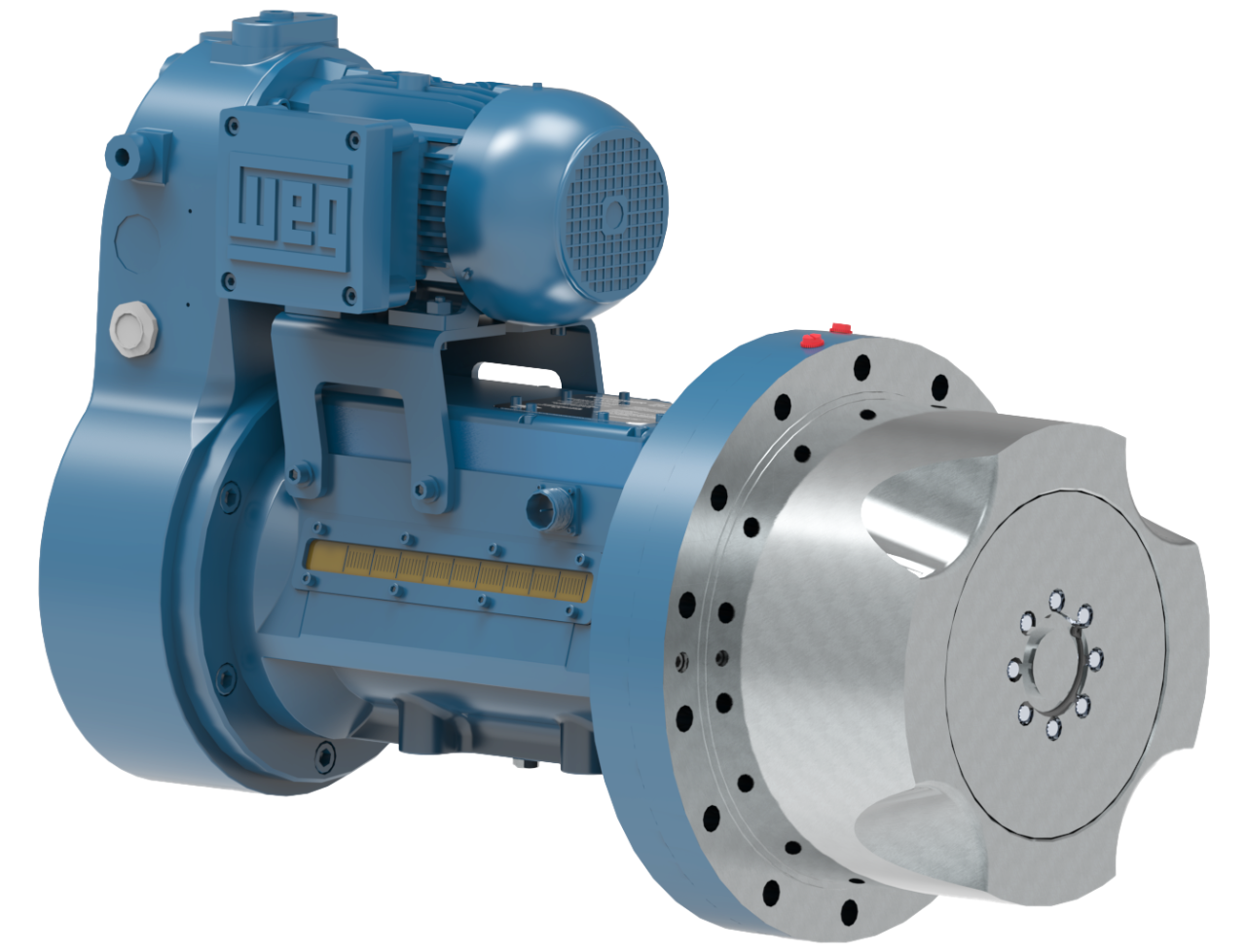

Двигатель эРППО подключается к редуктору, вращающему рабочий шпиндель.  Этот шпиндель перемещает поршень разгрузочного устройства точно в точку на пути его хода, определяемую ступенью нагрузки или условиями. Блок эРППО передает данные о фактическом положении на панель управления компрессором, обеспечивая обратную связь. Модуль связи включает в себя систему контроля неисправностей и обеспечения безопасности, подключенные к панели управления компрессора. эРППО управляется с помощью микроконтроллера, специального программного обеспечения и протокола Modbus, что облегчает его установку.




Общие спецификации


  • Макс. допустимая нагрузка на поршневой шток эРППО: 90 000 фунтов-сила (400 кН)
  • Макс. рабочий ход: 9,0 дюйма (228,6 мм). Фактический ход зависит от области применения.
  • Скорость хода поршня: 2 дюйма/мин (50 мм/мин) при 1800 об/мин
  • Масса зависит от области применения. Для получения дополнительной информации см. документацию по конкретному проекту.
  • Мин. рабочая температура окружающей среды: –13°F (–25°C)
  • Макс. рабочая температура окружающей среды: 140°F (60°C)
  • Тип масла: Mobilgear SHC 220
  • Объем масла: 1.5 галлона США (5.3 л)

Спецификации двигателя


  • Электродвигатель переменного тока WEG, 1,5 л.с., 3-фазный, IP55 со следующими параметрами:
  • 460 В / 60 Гц; 1750 об/мин
  • 380/400/415 В / 50 Гц; 1440/1445/1450 об/мин
  • 600 В / 60 Гц 1750 об/мин

Классификация двигателя для использования в опасных зонах


  • Класс I, разд. 1, группа C и D, температурный код T3C
  • Примечание. Пневматические двигатели поставляются по дополнительному заказу.

Для получения дополнительной информации об эРППО щелкните ссылку ниже:

Комплектность поставки эРППО



Использования всей мощности для повышения прибыльности

Для успешной деятельности в современной газовой сфере требуется гибкий подход и надежное оборудование. Применение эРППО позволяет быстро подстроится под изменение рабочих параметров.  Заказчики компании Ariel в настоящее время эксплуатируют десятки эРППО по всем США. Большинство эРППО было продано постоянным покупателям, уже оценившим данные устройства, позволившие им увеличить производительность и эффективности оборудования. Модернизация оборудования за счет установки эРППО позволяет повысить КПД на несколько процентов при окупаемости модернизации всего лишь за несколько месяцев.
