Компрессоры JGC/JGD/JGF






Линейка средней мощности



JGC/JGD/JGF

JGC/JGD/JGF — среднескоростные поршневые компрессоры компании Ariel средней мощности предназначены для работы от электродвигателей и ДВС. Эти компрессоры спроектированы для областей применения, в которых необходимы компрессоры с высокой мощностью и производительностью.

JGC/D/F обеспечивает мощность 2000, 4000 или 6000 лошадиных сил для технологических и промышленных газов, богатых сланцевых скважин и множества других применений, где используются компрессоры.

  JGC JGD JGF

Номинальная мощность(кВт)

1,544

1,544

1,544

Ход поршня (мм)

165

140

127

Максимальная частота вращения, об/мин

1,000

1,200

1,400

Скорость поршня

5.5

5.6

5.9

Диаметра штока (мм)

64

64

64

Суммарная нагрузка на шток (кН)

507

507

507

Нагрузка на шток при растяжении (кН)

254

254

254

Нагрузка на шток при сжатии (кН)

267

267

267

Средняя масса (кг)

6,350

6,350

6,350

Максимальная длина (мм)

1,702

1,702

1,702

Номинальная ширина (мм)

4,699

4,699

4,699

Высота оси коленчатого вала (мм)

559

559

559

  JGC JGD JGF

Номинальная мощность(кВТ)

3,087

3,087

3,087

Ход поршня (мм)

165

140

127

Максимальная частота вращения, об/мин

1,000

1,200

1,400

Скорость поршня

5.5

5.6

5.9

Диаметра штока (мм)

64

64

64

Суммарная нагрузка на шток (кН)

507

507

507

Нагрузка на шток при растяжении (кН)

254

254

254

Нагрузка на шток при сжатии (кН)

267

267

267

Средняя масса (кг)

13,608

13,608

13,608

Максимальная длина (мм)

2,972

2,972

2,972

Номинальная ширина (мм)

4,699

4,699

4,699

Высота оси коленчатого вала (мм)

559

559

559

  JGC JGD JGF

Номинальная мощность(кВТ)

4,631

4,631

4,631

Ход поршня (мм)

165

140

127

Максимальная частота вращения, об/мин

1,000

1,200

1,400

Скорость поршня

5.5

5.6

5.9

Диаметра штока (мм)

64

64

64

Суммарная нагрузка на шток (кН)

507

507

507

Нагрузка на шток при растяжении (кН)

254

254

254

Нагрузка на шток при сжатии (кН)

267

267

267

Средняя масса (кг)

19,504

19,504

19,504

Максимальная длина (мм)

4,039

4,039

4,039

Номинальная ширина (мм)

4,699

4,699

4,699

Высота оси коленчатого вала (мм)

559

559

559




Характеристики продукции



Эффективные клапаны



Клапаны пластинчатого типа эффективно работают на высоких скоростях благодаря использованию неметаллических пластин. Выбор клапанов осуществляется в соответствии с установленными требованиями для низкоскоростных клапанов.

Коленчатые валы для тяжелых режимов работы



Компрессоры JGC/JGD/JGF компании Ariel оснащаются прецизионно обработанными коленчатыми валами из кованой стали с интегрированными противовесами.

Высокоэффективные масляные фильтры



Компрессоры JGC/JGD/JGF компании Ariel оснащены высокоэффективными масляными фильтрами кассетного типа с номинальной степенью фильтрации 1 микрон и абсолютной 12 микрон.




Материалы

  • Картер из серого чугуна: коленчатый вал из кованой стали, направляющая крейцкопфа из серого чугуна, триметаллический коренной подшипник

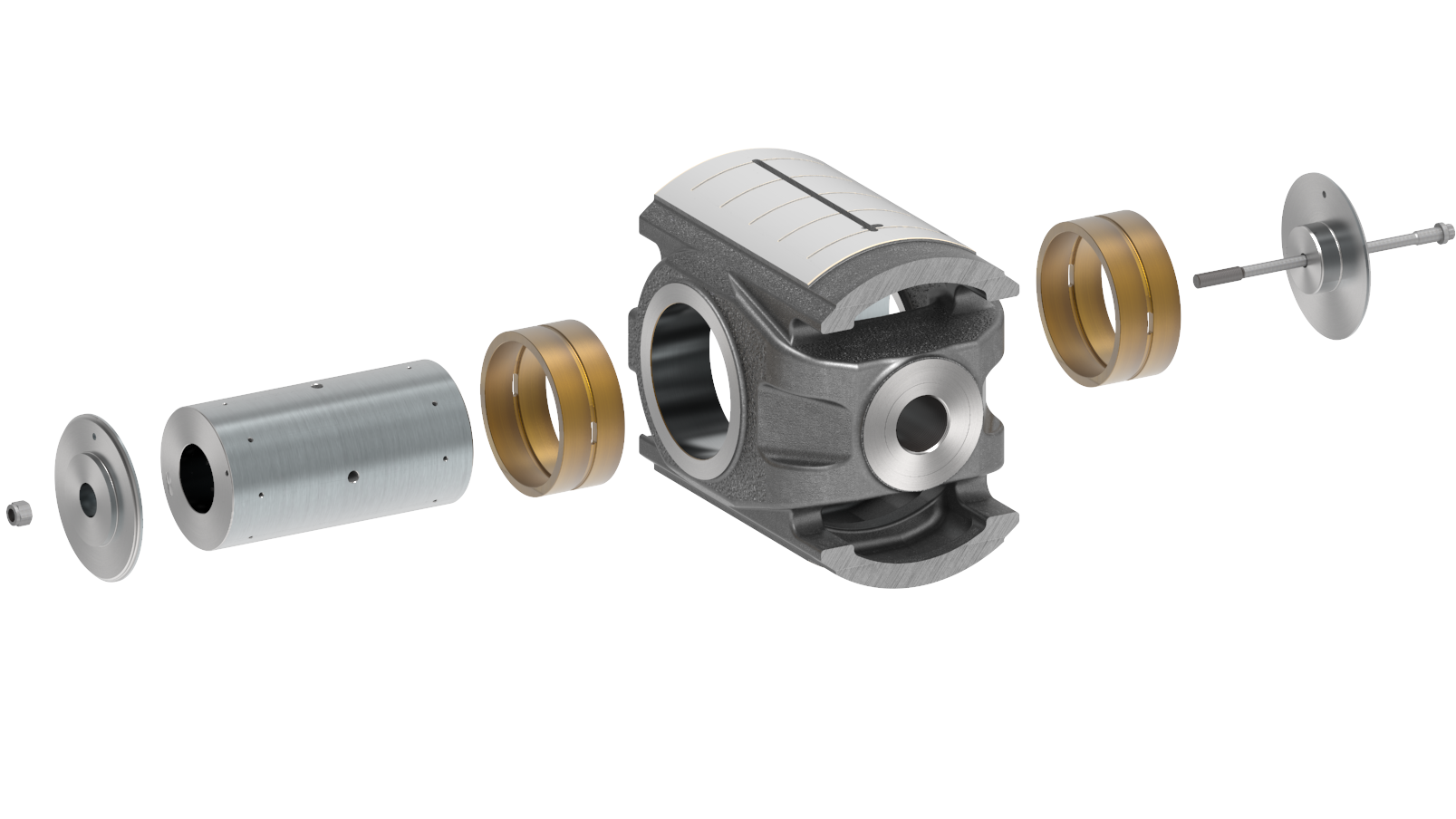

  • Крейцкопф из ковкого чугуна: палец крейцкопфа из легированной стали
  • Шатун из кованой стали: бронзовая втулка пальца крейцкопфа, триметаллический шатунный подшипник, болты класса прочности 8

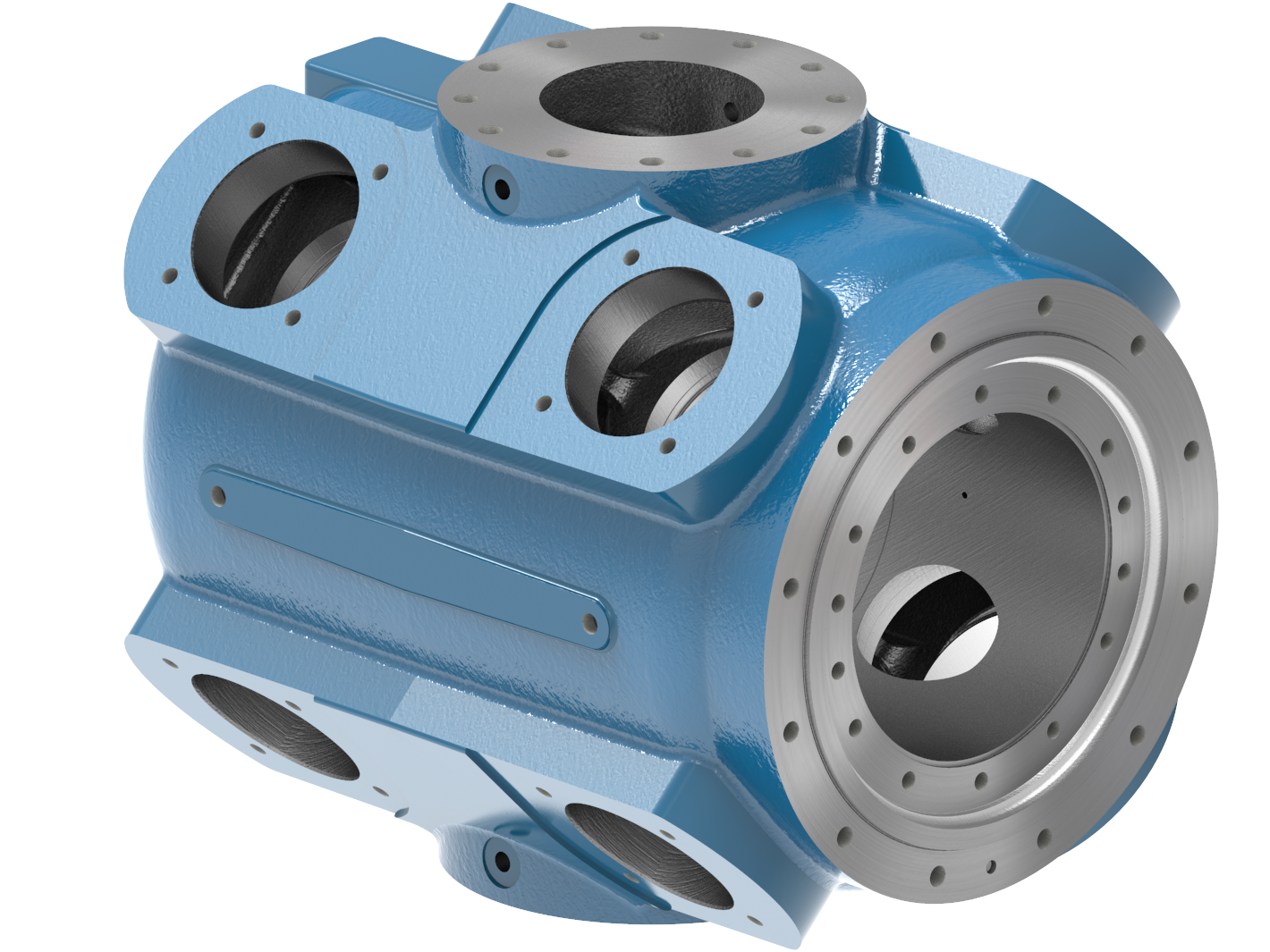

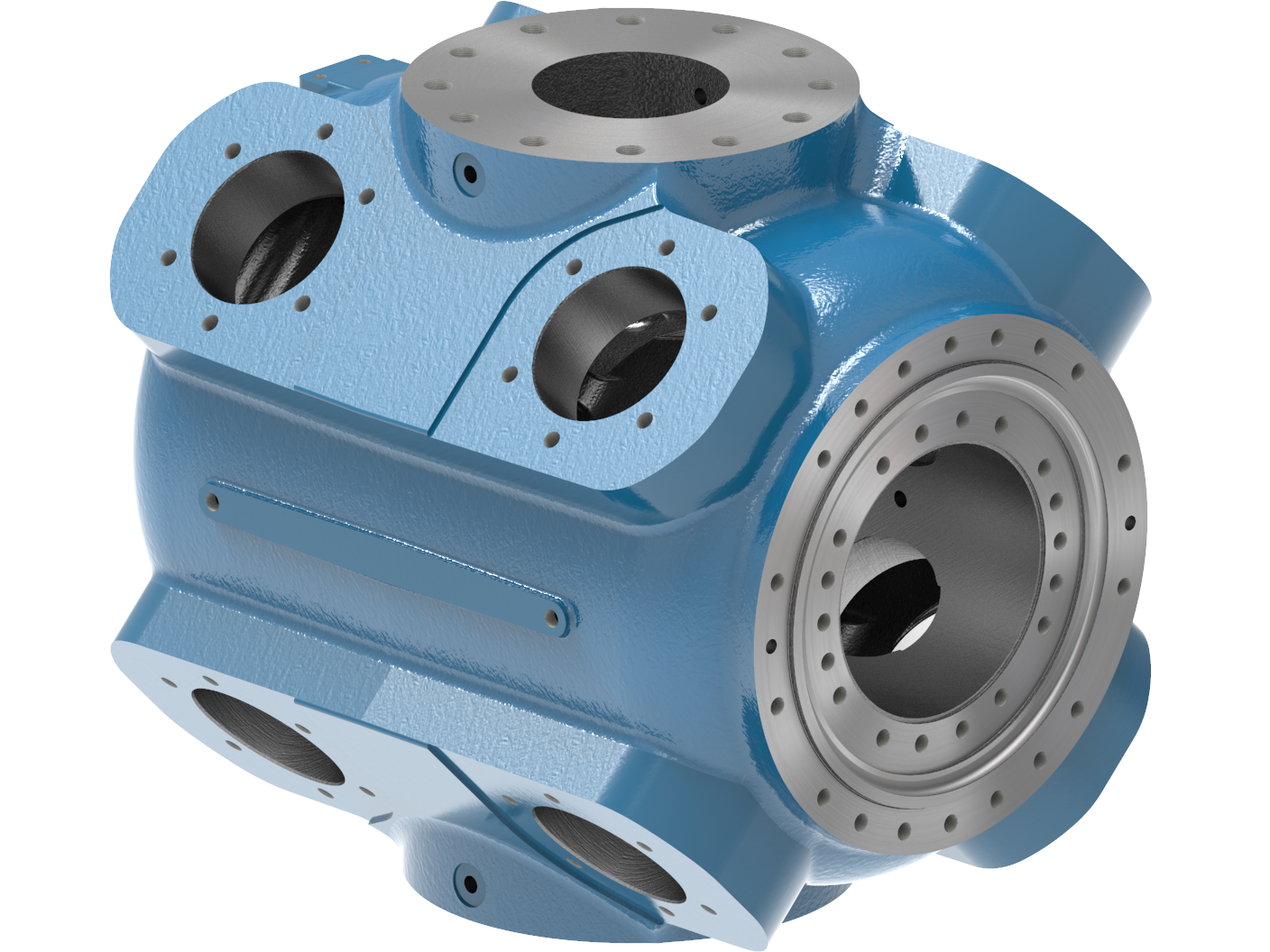

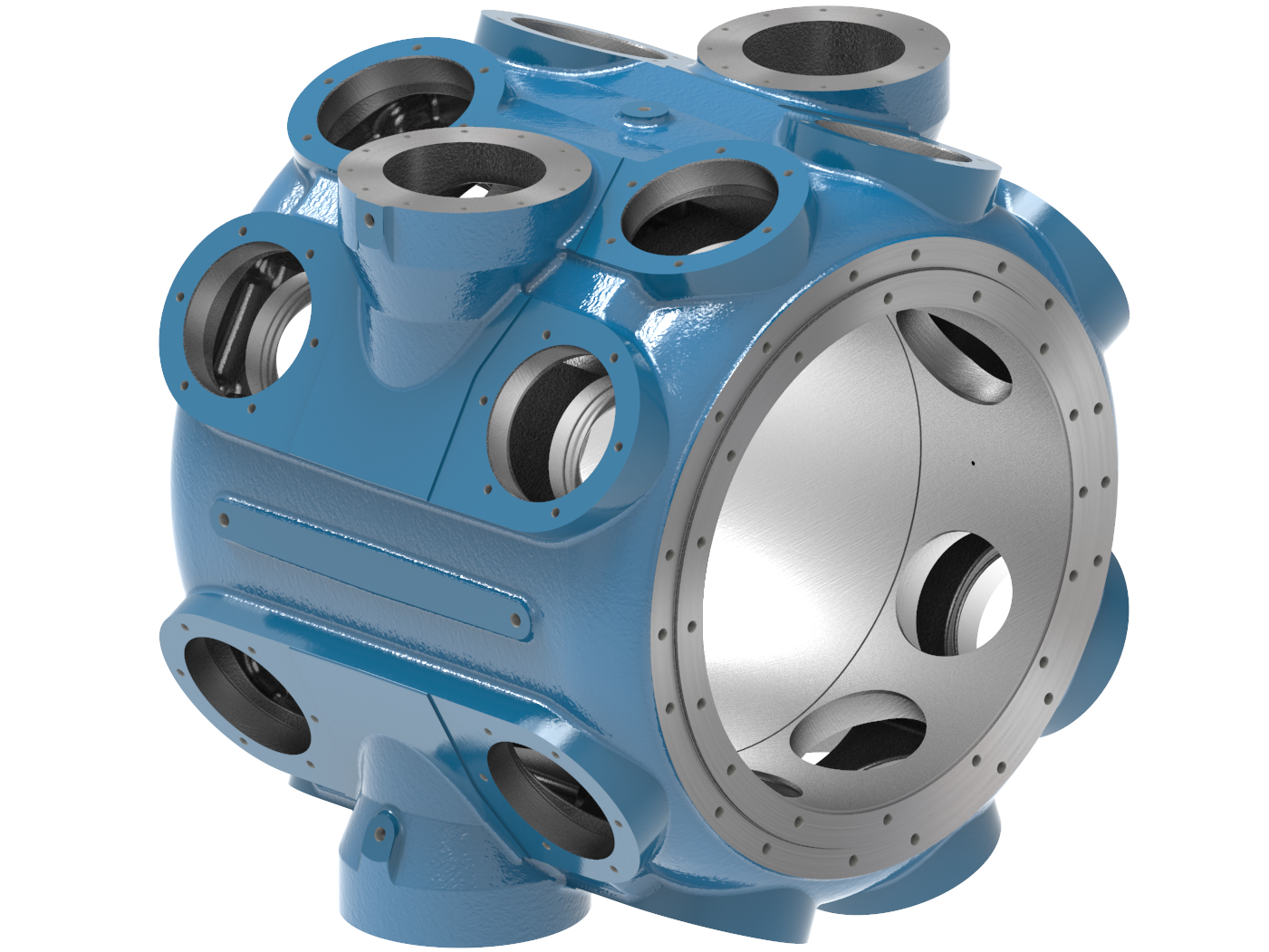

Инновационные цилиндры



Компания Ariel производит универсальные цилиндры, которые можно использовать для широкого диапазона давления без ухудшения их характеристик за счет применения клапанов, сочетающих высокую надежность и отличные рабочие характеристики. Для каждого типоразмера станины компрессора линейка цилиндров позволяет полностью использовать мощность и нагрузку на шток. Цилиндры можно комбинировать в сотнях различных конфигураций, чтобы обеспечить точные требуемые значения расхода и давления газа.

Программа подбора компрессоров Ariel 7 используется инженерами компании Ariel для моделирования и проектирования конфигураций компрессоров для конкретных сфер применения. При этом доступны любые конструкции наших цилиндров, как прошлые, так и настоящие, которые можно использовать в качестве запасных частей для имеющихся компрессоров.
