Компрессоры KBU/KBZ






Линейка большой мощности



KBU/KBZ

Доказано, что модели KBU и KBZ обеспечивают самый эффективный способ компрессии в тех случаях, когда требуется высокая мощность и производительность. Это крупные среднескоростные поршневые компрессоры Ariel, которые способны выдерживать нагрузки на шток до 150 000 фунтов.

Универсальные модели KBU и KBZ особенно удобны для переработки, хранения и транспортировки газа. Поршневые компрессоры Ariel обеспечивают чрезвычайно эффективное регулирование производительности по мере изменения расхода газа и давления при вводе в эксплуатацию новых скважин.

  KBU KBZ

Номинальная мощность(кВт)

1,939

1,939

Ход поршня (мм)

146

171

Максимальная частота вращения, об/мин

1,200

1,000

Скорость поршня

5.8

5.7

Диаметра штока (мм)

73

73

Суммарная нагрузка на шток (кН)

667

667

Нагрузка на шток при растяжении (кН)

334

334

Нагрузка на шток при сжатии (кН)

356

356

Средняя масса (кг)

10,886

10,886

Максимальная длина (мм)

2,184

2,184

Номинальная ширина (мм)

4,877

4,877

Высота оси коленчатого вала (мм)

610

610

  KBU KBZ

Номинальная мощность(кВТ)

3,878

3,878

Ход поршня (мм)

146

171

Максимальная частота вращения, об/мин

1,200

1,000

Скорость поршня

5.8

5.7

Диаметра штока (мм)

73

73

Суммарная нагрузка на шток (кН)

667

667

Нагрузка на шток при растяжении (кН)

334

334

Нагрузка на шток при сжатии (кН)

356

356

Средняя масса (кг)

20,412

20,412

Максимальная длина (мм)

3,429

3,429

Номинальная ширина (мм)

4,877

4,877

Высота оси коленчатого вала (мм)

610

610

  KBU KBZ

Номинальная мощность(кВТ)

5,816

5,816

Ход поршня (мм)

146

171

Максимальная частота вращения, об/мин

1,200

1,000

Скорость поршня

5.8

5.7

Диаметра штока (мм)

73

73

Суммарная нагрузка на шток (кН)

667

667

Нагрузка на шток при растяжении (кН)

334

334

Нагрузка на шток при сжатии (кН)

356

356

Средняя масса (кг)

30,844

30,844

Максимальная длина (мм)

4,648

4,648

Номинальная ширина (мм)

4,877

4,877

Высота оси коленчатого вала (мм)

610

610




Характеристики продукции



Высокоэффективные масляные фильтры



Компрессоры KBU/KBZ компании Ariel оснащены высокоэффективными масляными фильтрами кассетного типа с номинальной степенью фильтрации 1 микрон и абсолютной 12 микрон.

Универсальные разгрузочные устройства



Для большинства цилиндров компания Ariel предоставляет ручные регуляторы производительности переменного объема (РППО). В некоторых исполнениях доступны пневматические разгрузочные устройства всасывающего клапана.

Высокопрочное болтовое соединение



Долговечные болты класс прочности 8, а также специально спроектированные болты клапанных крышек с высокой усталостной прочностью обеспечивают максимальную прочность крепления.




Материалы

  • Картер из серого чугуна: коленчатый вал из кованой стали, направляющая крейцкопфа из серого чугуна, триметаллический коренной подшипник

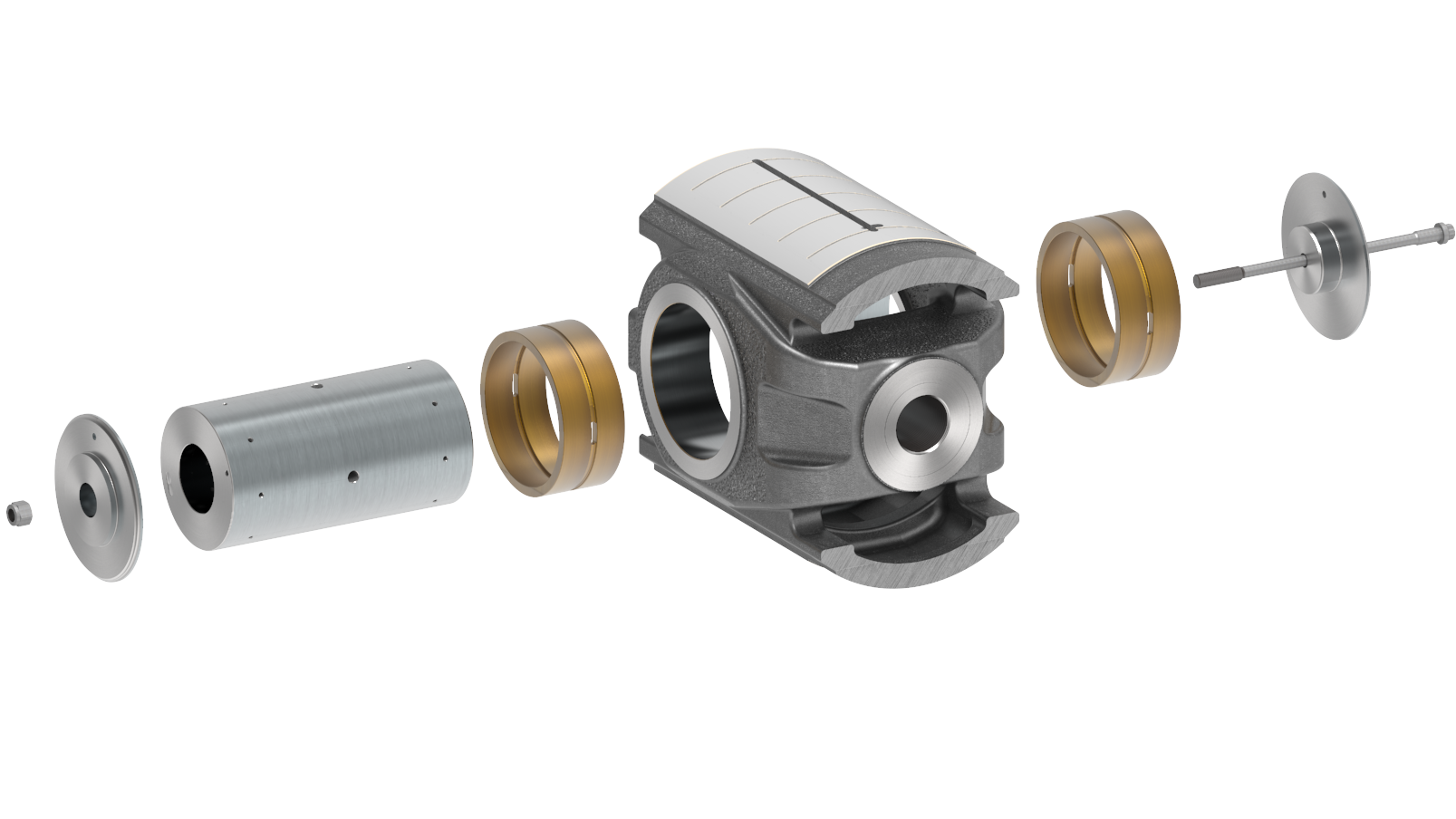

  • Крейцкопф из ковкого чугуна: палец крейцкопфа из легированной стали
  • Шатун из кованой стали: бронзовая втулка пальца крейцкопфа, триметаллический шатунный подшипник, болты класса прочности 8




Инновационные цилиндры



Компания Ariel производит универсальные цилиндры, которые можно использовать для широкого диапазона давления без ухудшения их характеристик за счет применения клапанов, сочетающих высокую надежность и отличные рабочие характеристики. Для каждого типоразмера станины компрессора линейка цилиндров позволяет полностью использовать мощность и нагрузку на шток. Цилиндры можно комбинировать в сотнях различных конфигураций, чтобы обеспечить точные требуемые значения расхода и давления газа.

Программа подбора компрессоров Ariel 7 используется инженерами компании Ariel для моделирования и проектирования конфигураций компрессоров для конкретных сфер применения. При этом доступны любые конструкции цилиндров, как прошлые, так и настоящие, которые можно использовать в качестве запасных частей для имеющихся компрессоров.
