Посадочное место под опору со стороны внешней крышки цилиндра

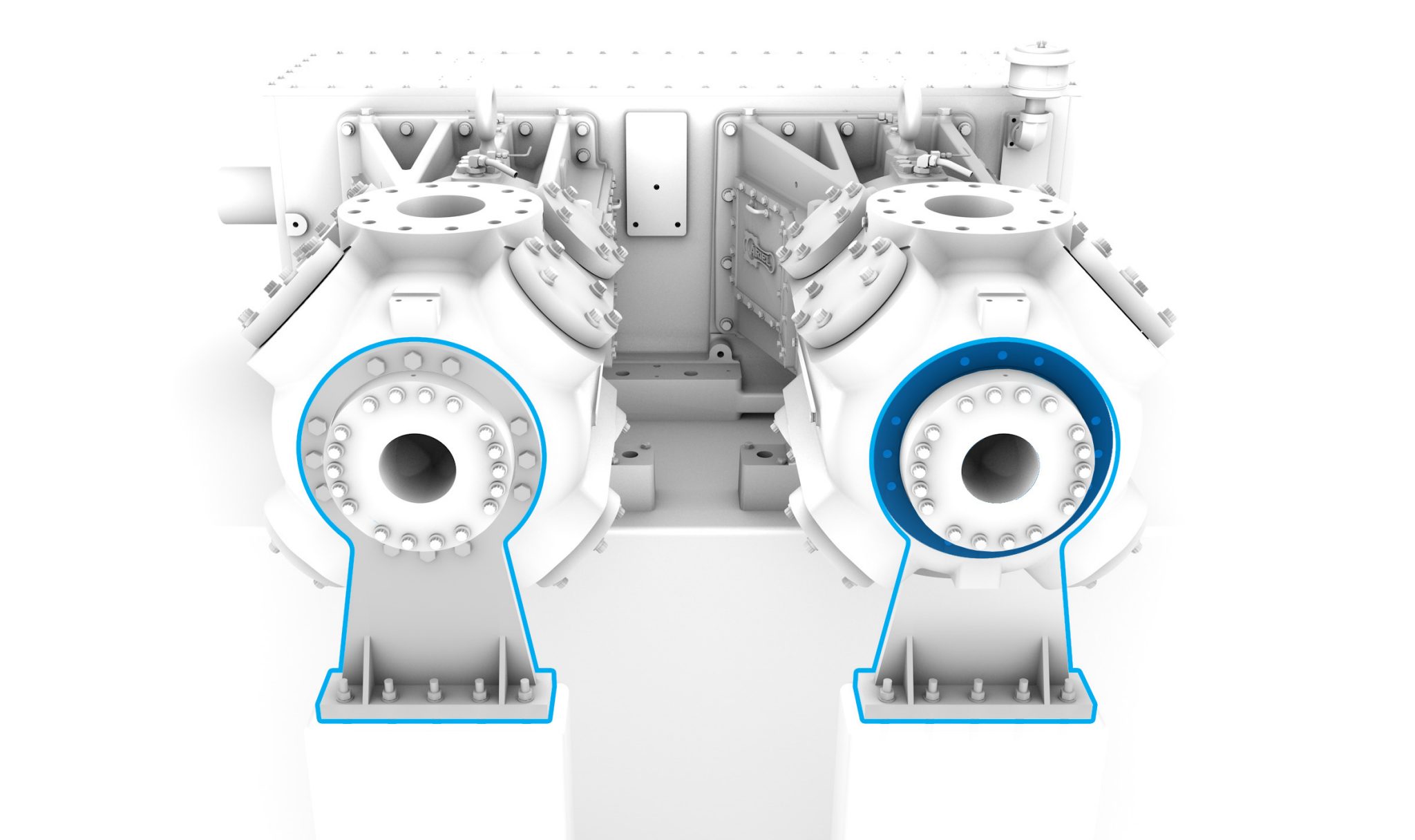

Компания Ariel начала внедрять измененную конструкцию посадочного места и измененное расположение болтов для опор со стороны внешней крышки на наших цилиндрах для крупных станин. На приведенном выше рисунке показано, как должны быть установлены и закреплены опоры цилиндра со стороны внешней крышки, если они рекомендуются к применению в соответствии с механическими исследованиями.

Обязательно получите и используйте правильный чертеж общего вида для конкретных корпусов цилиндра.

При некоторых видах установок может быть рекомендована установка опор со стороны внешней крышки цилиндра для лучшего управления механической энергией. Новое посадочное место под опору со стороны внешней крышки цилиндра и измененное расположение болтов повысят конструктивную прочность компрессорной установки. Хотя Ariel не поставляет опоры со стороны внешней крышки цилиндра, мы считаем целесообразным упростить их правильное крепление к компрессорным цилиндрам, которые мы поставляем.

Мы переработали конструкцию цилиндров, добавив снаружи внешней крышки цилиндра высверленное кольцевое углубление с отверстиями под болты, чтобы упростить крепление опоры из конструкционной стали, поставляемой сторонними производителями. Мы считаем это еще одним примером нашей приверженности развитию мировых стандартов в области компрессорного оборудования через наших партнеров по сбыту.
