Компрессоры KBK/KBT






Линейка средней мощности



KBK/KBT

Компрессоры KBK и KBT созданы для непрерывной работы на нефтяных и газовых месторождениях; эти компрессоры имеют конструкцию с повышенной прочностью узлов. Компрессоры могут работать в стандартных и специализированных областях применения.

Модель KBK/T включает в себя впечатляющий набор инновационных конструктивных особенностей. Каждый узел обладает высокой прочностью, поэтому компрессор в сборе отличается высокой надежностью даже в самых сложных сферах применения.

  KBK KBT

Номинальная мощность(кВт)

1,372

1,372

Ход поршня (мм)

152

127

Максимальная частота вращения, об/мин

1,200

1,500

Скорость поршня

6.1

6.4

Диаметра штока (мм)

51

51

Суммарная нагрузка на шток (кН)

409

409

Нагрузка на шток при растяжении (кН)

205

205

Нагрузка на шток при сжатии (кН)

222

222

Средняя масса (кг)

5,216

5,216

Максимальная длина (мм)

1,473

1,473

Номинальная ширина (мм)

4,293

4,293

Высота оси коленчатого вала (мм)

432

432

  KBK KBT

Номинальная мощность(кВТ)

2,744

2,744

Ход поршня (мм)

152

127

Максимальная частота вращения, об/мин

1,200

1,500

Скорость поршня

6.1

6.4

Диаметра штока (мм)

51

51

Суммарная нагрузка на шток (кН)

409

409

Нагрузка на шток при растяжении (кН)

205

205

Нагрузка на шток при сжатии (кН)

222

222

Средняя масса (кг)

10,206

10,206

Максимальная длина (мм)

2,565

2,565

Номинальная ширина (мм)

4,293

4,293

Высота оси коленчатого вала (мм)

432

432

  KBK KBT

Номинальная мощность(кВТ)

4,116

4,116

Ход поршня (мм)

152

127

Максимальная частота вращения, об/мин

1,200

1,500

Скорость поршня

6.1

6.4

Диаметра штока (мм)

51

51

Суммарная нагрузка на шток (кН)

409

409

Нагрузка на шток при растяжении (кН)

205

205

Нагрузка на шток при сжатии (кН)

222

222

Средняя масса (кг)

16,102

16,102

Максимальная длина (мм)

3,734

3,734

Номинальная ширина (мм)

4,293

4,293

Высота оси коленчатого вала (мм)

432

432




Характеристики продукции



Высокопрочное болтовое соединение



Долговечные болтовые соединения класса прочности 8 в сочетании со специально спроектированными болтами с высокой усталостной прочностью на всех крышках клапанов обеспечивают максимальную прочность соединений.

Прочные шатуны



Используются изготовленные из кованой стали высокопрочные шатуны с четырьмя болтами и двутавровым профилем для тяжелых условий работы.

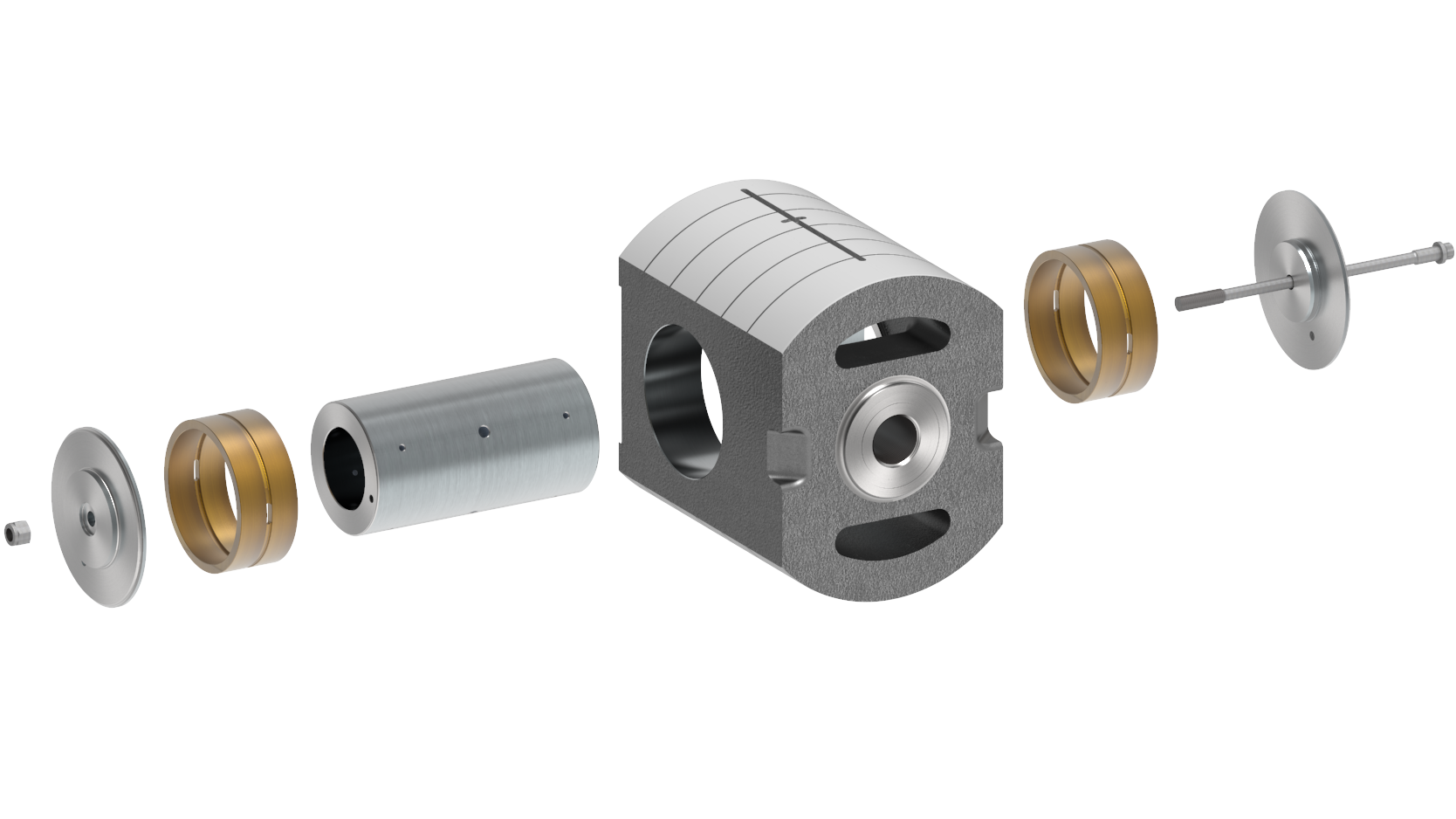

Надежные крейцкопфы



Монолитные долговечные крейцкопфы Ariel со шлифованными пальцами из закаленной стали и принудительной подачей смазки под давлением на верхние и нижние поверхности скольжения для минимального износа.




Материалы

  • Картер из серого чугуна: коленчатый вал из кованой стали, направляющая крейцкопфа из серого чугуна, триметаллический коренной подшипник

  • Крейцкопф из ковкого чугуна: палец крейцкопфа из легированной стали
  • Шатун из кованой стали: бронзовая втулка пальца крейцкопфа, триметаллический шатунный подшипник, болты класса прочности 8

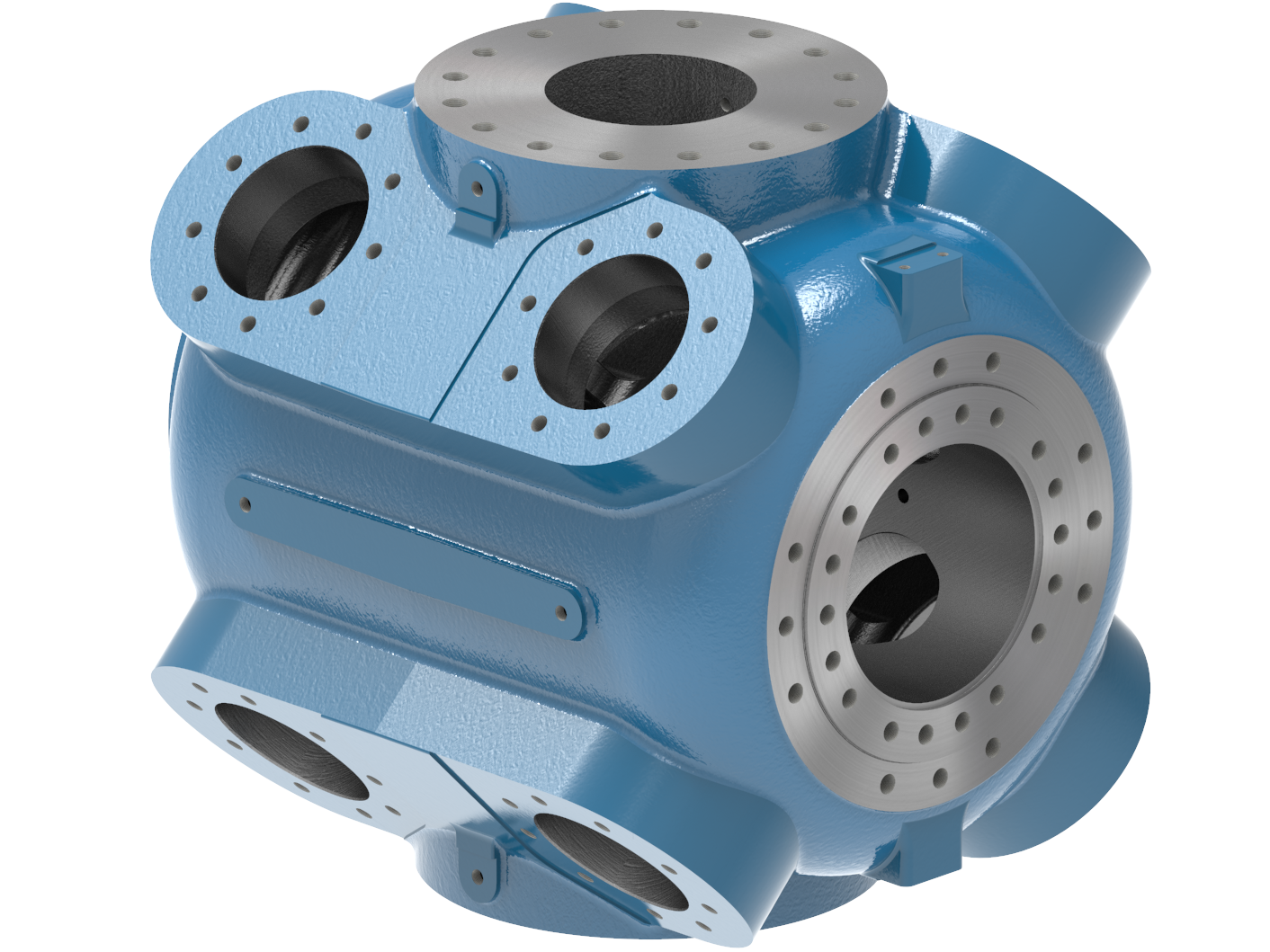

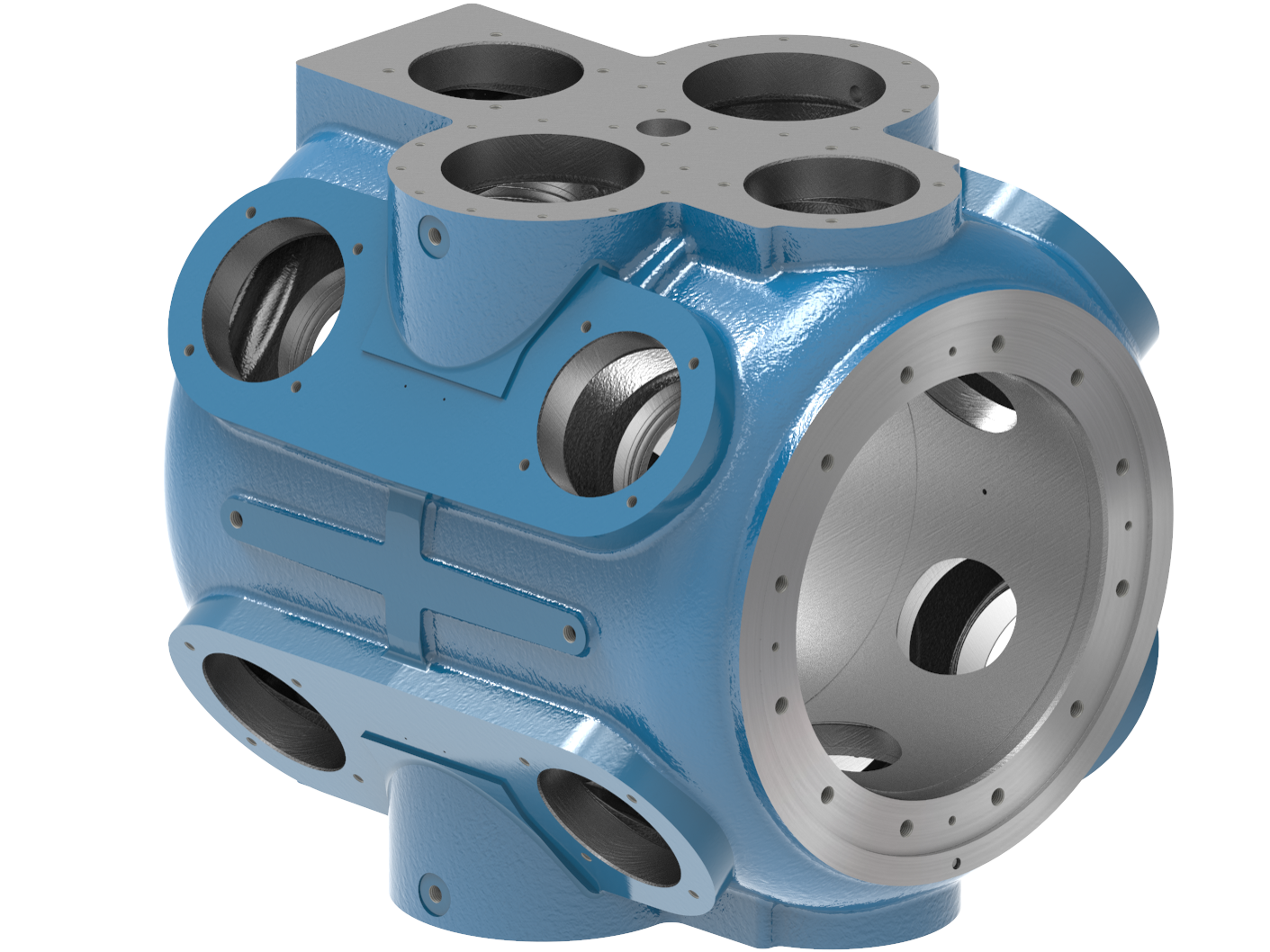

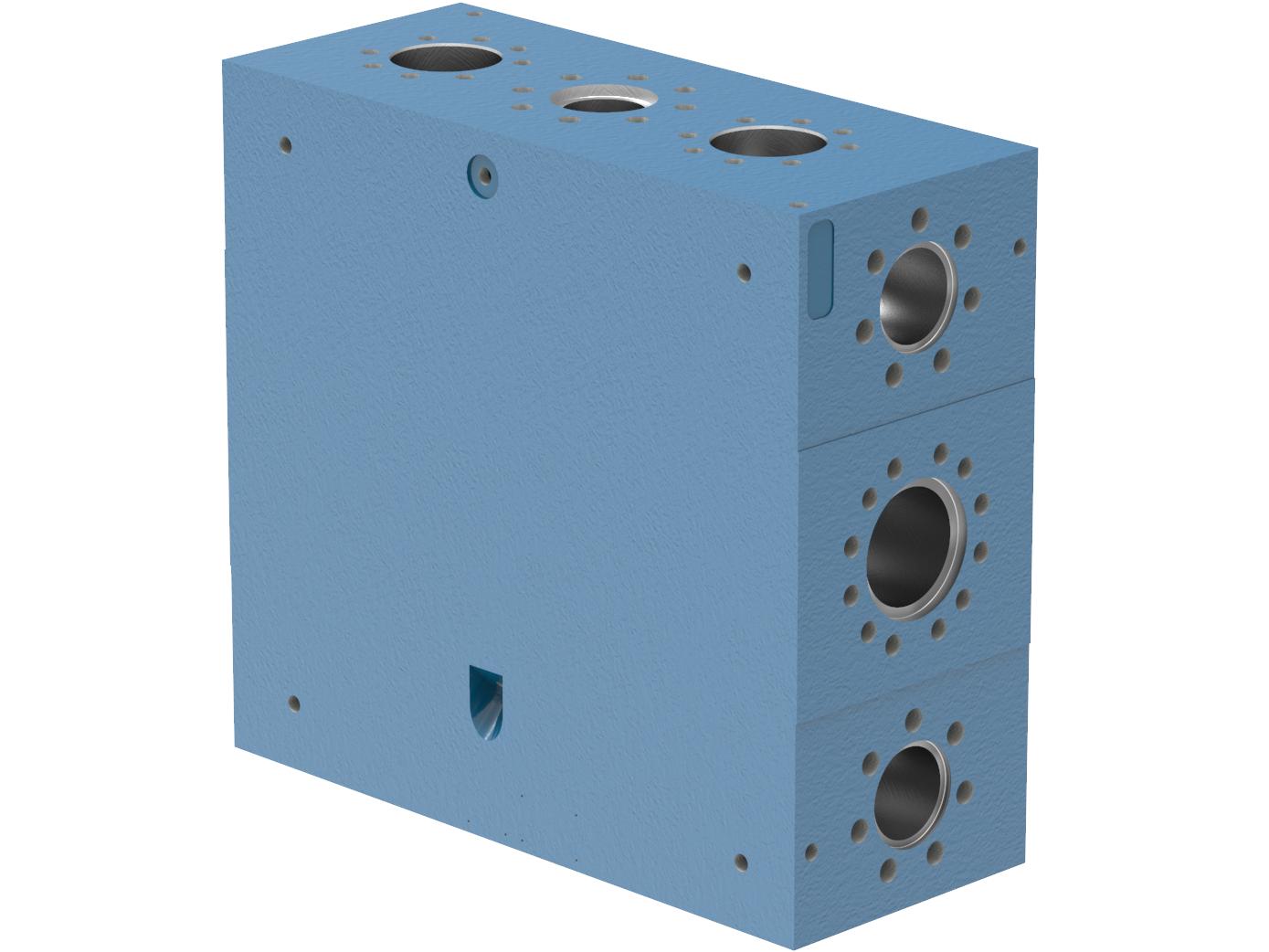

Инновационные цилиндры



Компания Ariel производит универсальные цилиндры, которые можно использовать для широкого диапазона давления без ухудшения их характеристик за счет применения клапанов, сочетающих высокую надежность и отличные рабочие характеристики. Для каждого типоразмера станины компрессора линейка цилиндров позволяет полностью использовать мощность и нагрузку на шток. Цилиндры можно комбинировать в сотнях различных конфигураций, чтобы обеспечить точные требуемые значения расхода и давления газа.

Программа подбора компрессоров Ariel 7 используется инженерами компании Ariel для моделирования и проектирования конфигураций компрессоров для конкретных сфер применения. При этом доступны любые конструкции наших цилиндров, как прошлые, так и настоящие, которые можно использовать в качестве запасных частей для имеющихся компрессоров.
