Компрессоры KBE
Средняя мощность
KBE
Среднеразмерные поршневые компрессоры модели KBE разработаны для обеспечения требований газодобывающей и арендной промышленностей. Компрессоры KBE поставляются с несколькими популярными моделями цилиндров в двух- и четырехрядной конфигурациях.
Компрессоры KBE отличаются увеличенной нагрузкой на шток и жесткостью конструкции, которые характерны для серии KB, а также экономичными цилиндрами серии E. Прочность и универсальность являются отличительными чертами модели KBE, которые делают ее идеальным выбором для арендных компрессоров.
- 2-рядный
- 4-рядный
| KBE | |
|---|---|
Номинальная мощность(кВт) |
969 |
Ход поршня (мм) |
127 |
Максимальная частота вращения, об/мин |
1,500 |
Скорость поршня |
5.9 |
Диаметра штока (мм) |
51 |
Суммарная нагрузка на шток (кН) |
329 |
Нагрузка на шток при растяжении (кН) |
165 |
Нагрузка на шток при сжатии (кН) |
178 |
Средняя масса (кг) |
3,357 |
Максимальная длина (мм) |
1,473 |
Номинальная ширина (мм) |
4,293 |
Высота оси коленчатого вала (мм) |
432 |
| KBE | |
|---|---|
Номинальная мощность(кВТ) |
1,939 |
Ход поршня (мм) |
127 |
Максимальная частота вращения, об/мин |
1,500 |
Скорость поршня |
5.9 |
Диаметра штока (мм) |
51 |
Суммарная нагрузка на шток (кН) |
329 |
Нагрузка на шток при растяжении (кН) |
165 |
Нагрузка на шток при сжатии (кН) |
178 |
Средняя масса (кг) |
7,711 |
Максимальная длина (мм) |
2,565 |
Номинальная ширина (мм) |
4,293 |
Высота оси коленчатого вала (мм) |
432 |
Характеристики продукции
Коленчатые валы для тяжелых режимов работы
Компрессоры компании Ariel оснащаются прецизионно обработанными коленчатыми валами из кованой стали с интегрированными противовесами.
Система смазки
Масляный насос с приводом от вала обеспечивает подачу охлажденного масла через масляный фильтр ко всем узлам станины. Распределительный блок системы лубрикаторной смазки обеспечивает дозированную подачу масла к цилиндрам и сальникам штоков.

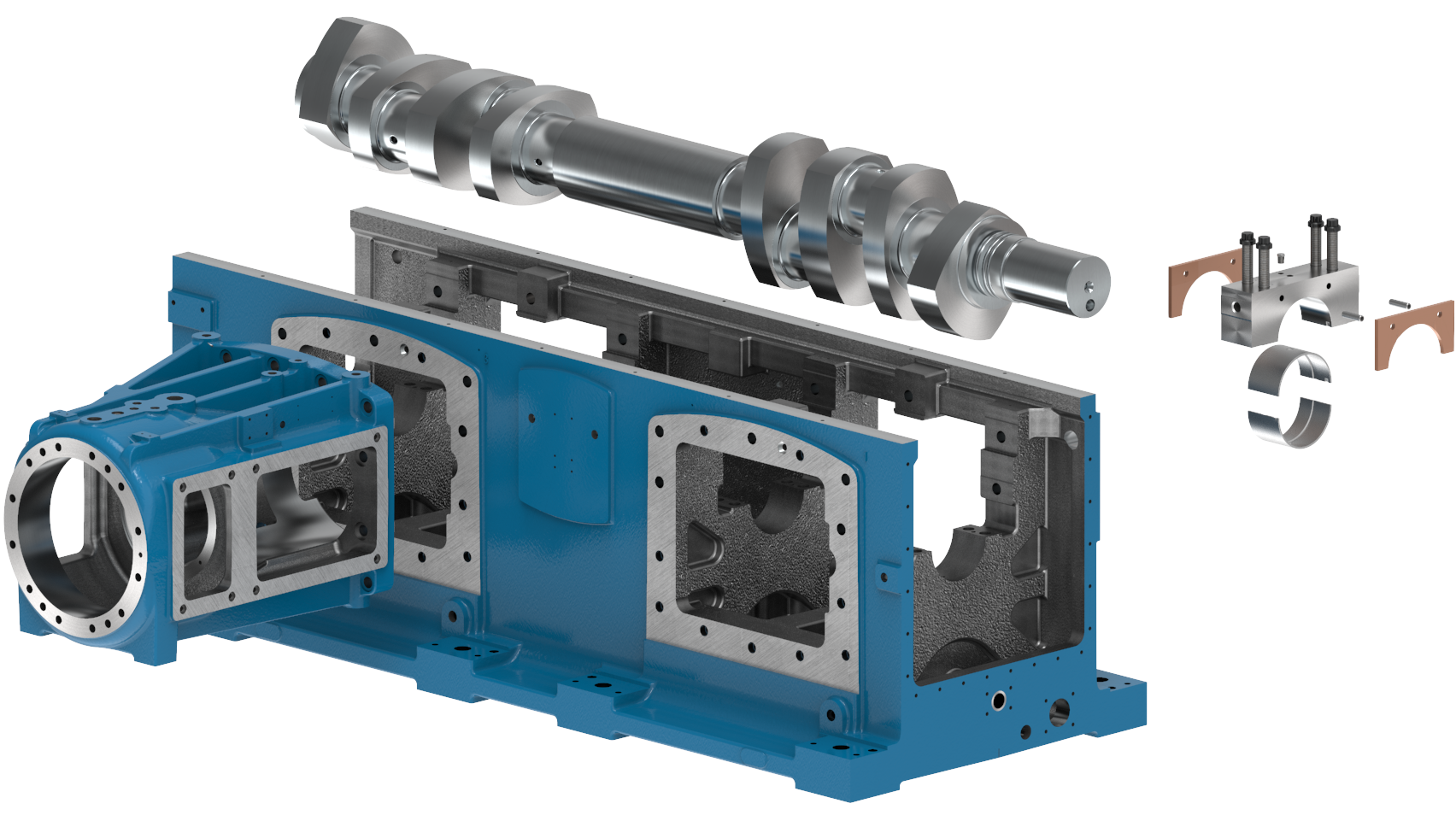

Надежный картер
Картеры компании Ariel разработаны для длительного срока службы и удобства доступа во время техобслуживания. Они выполнены из высокопрочного литейного чугуна с массивными ребрами и легкой съемной алюминиевой верхней крышкой.
Материалы
- Картер из серого чугуна: коленчатый вал из кованой стали, направляющая крейцкопфа из серого чугуна, триметаллический коренной подшипник

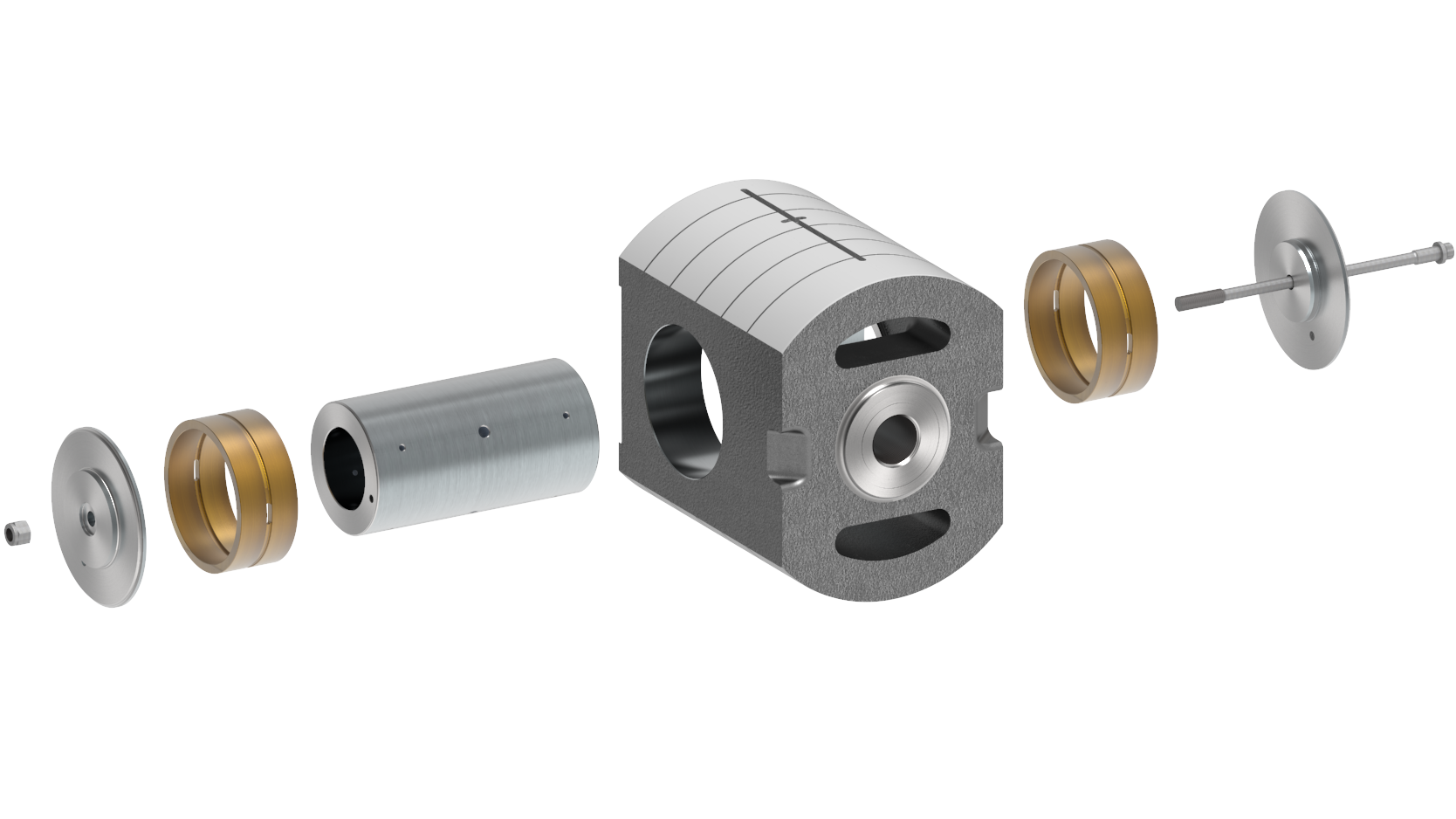

- Крейцкопф из ковкого чугуна: палец крейцкопфа из легированной стали
- Шатун из кованой стали: бронзовая втулка пальца крейцкопфа, триметаллический шатунный подшипник, болты класса прочности 8
- Slide 1
- Slide 2
- Slide 3
- 1
- 2
- 3

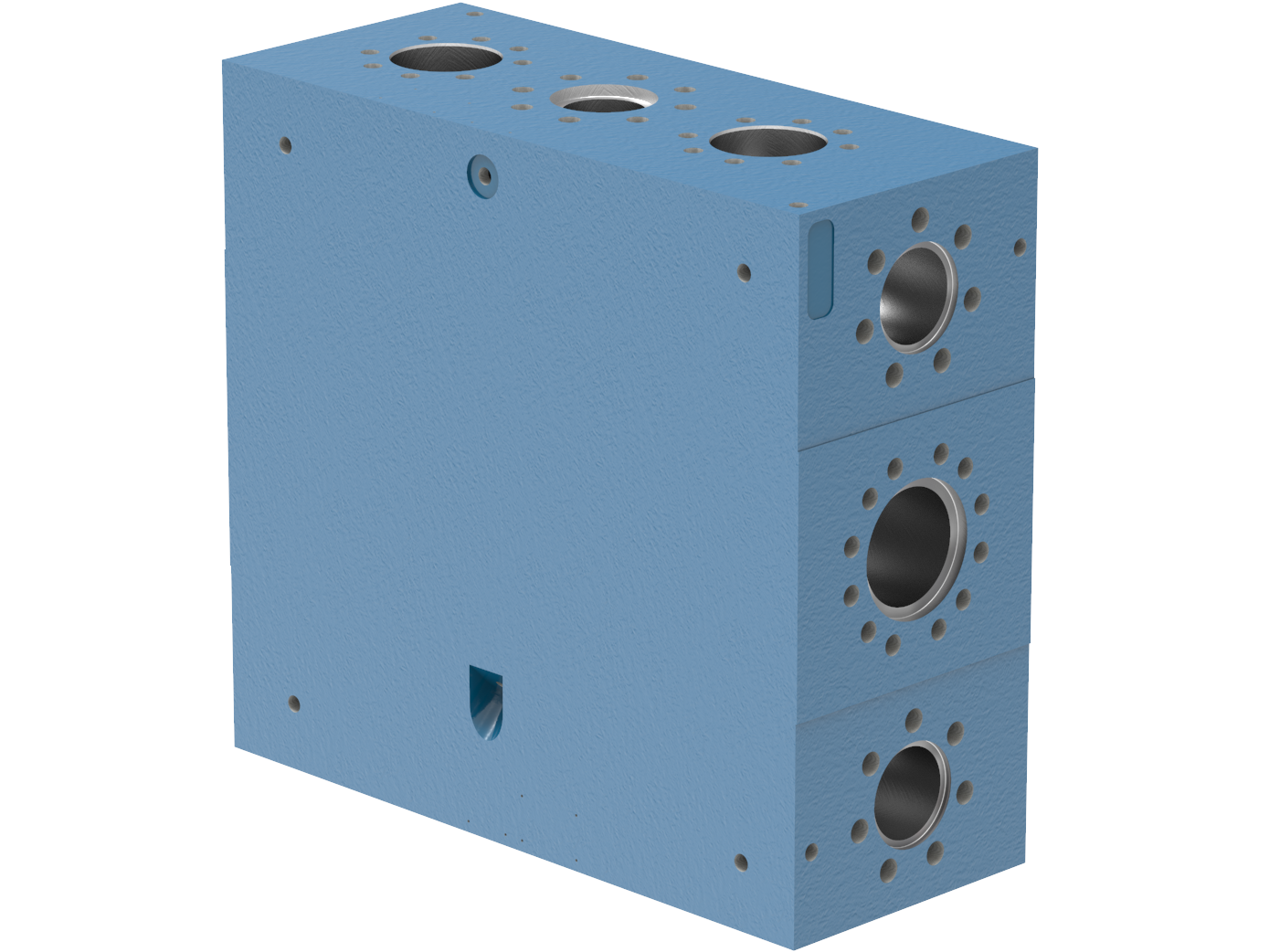

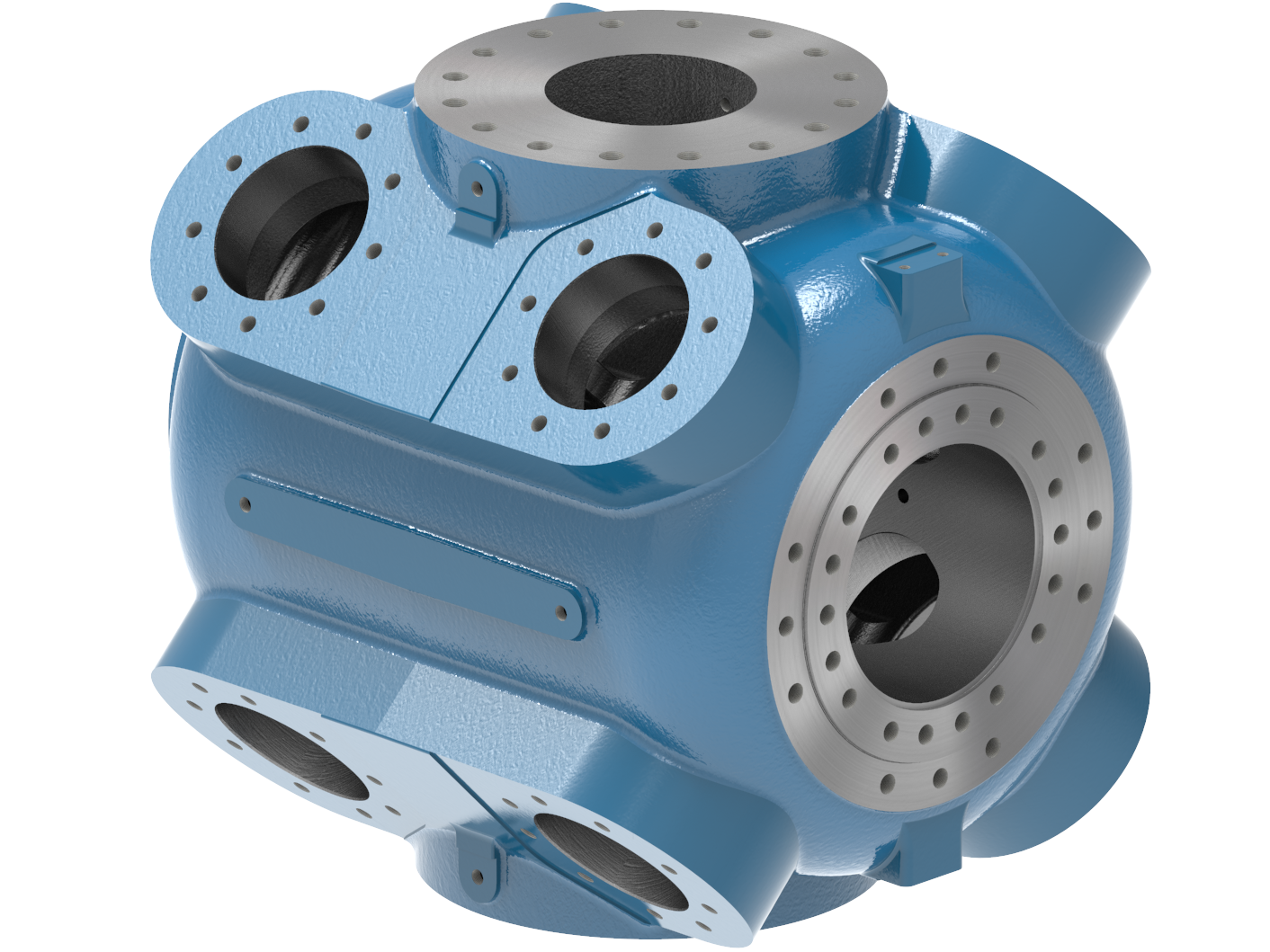

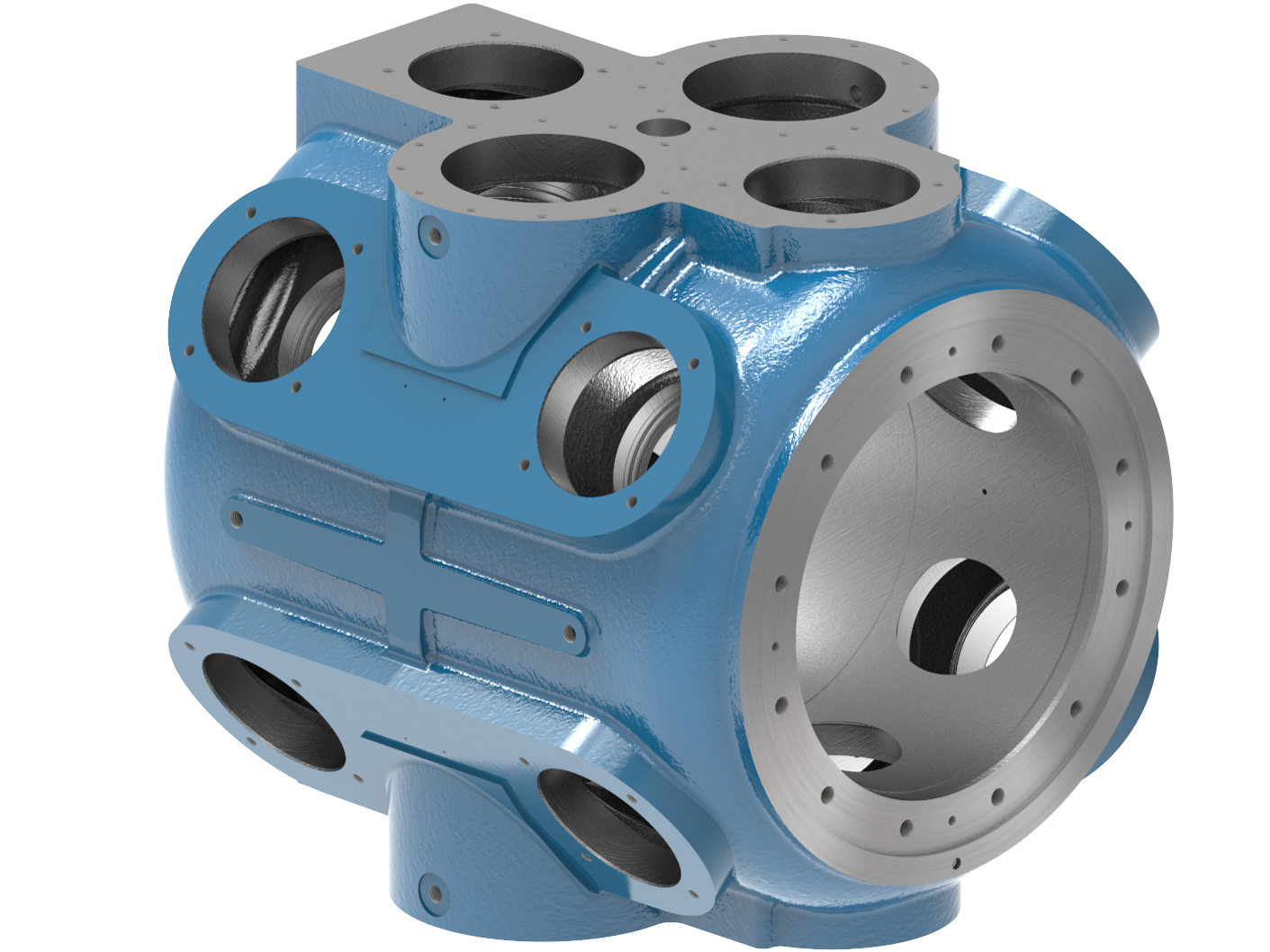

Инновационные цилиндры
Компания Ariel производит универсальные цилиндры, которые можно использовать для широкого диапазона давления без ухудшения их характеристик за счет применения клапанов, сочетающих высокую надежность и отличные рабочие характеристики. Для каждого типоразмера станины компрессора линейка цилиндров компании Ariel позволяет полностью использовать мощность и нагрузку на шток. Цилиндры можно комбинировать в сотнях различных конфигураций, чтобы обеспечить точные требуемые значения расхода и давления газа.
Программа подбора компрессоров Ariel 7 используется инженерами компании Ariel и для моделирования и проектирования конфигураций компрессоров для конкретных сфер применения. При этом доступны любые конструкции цилиндров, как прошлые, так и настоящие, которые можно использовать в качестве запасных частей для имеющихся компрессоров.
Дополнительные ресурсы
