Компрессоры KBC/KBD/KBF компании Ariel






Линейка большой мощности



KBC/KBD/KBF

KBC/KBD/KBF — среднескоростные поршневые компрессоры компании Ariel предназначены для работы с электродвигателем или ДВС. Эти компрессоры спроектированы для областей применения, в которых необходимы компрессоры с высокой мощностью и производительностью.

Компрессоры KBC:D:F имеют проектную мощность 2400, 4800 или 7200 л. с. (в зависимости от количества рядов) и предназначены для сбора, обработки, транспортировки и хранения природного газа, сжатия промышленных газов, улавливания и хранения углерода, а также для других областей применения. Надежная и компактная конструкция обеспечивает высокую удельную мощность и сводит к минимуму вибрацию. Владельцы компрессоров KBC:D:F могут воспользоваться преимуществами улучшенных характеристик и простоты техобслуживания.

Specifications sheet for Ariel KBC:D:F compressor frames
Технические характеристики
  KBC KBD KBF

Номинальная мощность (л. с.)

2400

2400

2400

Ход поршня (дюймы)

7.0

6.0

5.0

Максимальная частота вращения, об/мин

1000

1200

1400

Скорость поршня (футов в минуту)

1167

1200

1167

Диаметра штока (дюймы)

2.5

2.5

2.5

Суммарная нагрузка на шток (фунты)

132 000

132 000

132 000

Нагрузка на шток при растяжении (фунты)

66 000

66 000

66 000

Нагрузка на шток при сжатии (фунты)

69 000

69 000

69 000

Средняя масса (фунты)

16 300

16 300

16 300

Максимальная длина (дюймы)

64

64

64

Номинальная ширина (дюймы)

185

185

185

Высота оси коленчатого вала (дюймы)

21

21

21

  KBC KBD KBF

Номинальная мощность (л. с.)

4800

4800

4800

Ход поршня (дюймы)

7.0

6.0

5.0

Максимальная частота вращения, об/мин

1000

1200

1400

Скорость поршня (футов в минуту)

1167

1200

1167

Диаметра штока (дюймы)

2.5

2.5

2.5

Суммарная нагрузка на шток (фунты)

132 000

132 000

132 000

Нагрузка на шток при растяжении (фунты)

66 000

66 000

66 000

Нагрузка на шток при сжатии (фунты)

69 000

69 000

69 000

Средняя масса (фунты)

33 600

33 600

33 600

Максимальная длина (дюймы)

115

115

115

Номинальная ширина (дюймы)

185

185

185

Высота оси коленчатого вала (дюймы)

21

21

21

  KBC KBD KBF

Номинальная мощность (л. с.)

7200

7200

7200

Ход поршня (дюймы)

7.0

6.0

5.0

Максимальная частота вращения, об/мин

1000

1200

1400

Скорость поршня (футов в минуту)

1167

1200

1167

Диаметра штока (дюймы)

2.5

2.5

2.5

Суммарная нагрузка на шток (фунты)

132 000

132 000

132 000

Нагрузка на шток при растяжении (фунты)

66 000

66 000

66 000

Нагрузка на шток при сжатии (фунты)

69 000

69 000

69 000

Средняя масса (фунты)

50 050

50 050

50 050

Максимальная длина (дюймы)

158

158

158

Номинальная ширина (дюймы)

185

185

185

Высота оси коленчатого вала (дюймы)

21

21

21




Характеристики продукции



Эффективные клапаны



Клапаны пластинчатого типа спроектированы с учетом значений скорости современных установок благодаря применению неметаллических уплотнений в стандартной комплектации. Выбор клапанов осуществляется в соответствии с установленными стандартами для низкоскоростных клапанов.

Коленчатые валы для тяжелых режимов работы



Компрессоры KBC/KBD/KBF компании Ariel оснащаются прецизионно обработанными коленчатыми валами из кованой стали с интегрированными противовесами, специально изготовленными Ariel Corporation.

Измененная конструкция опор направляющих



Компрессоры KBC/KBD/KBF имеют надежные угловые направляющие «типа KB» со сквозными болтами, конструкция которых была изменена для повышения прочности и жесткости.




Материалы

  • Картер из серого чугуна: коленчатый вал из кованой стали, направляющая крейцкопфа из серого чугуна, триметаллический коренной подшипник

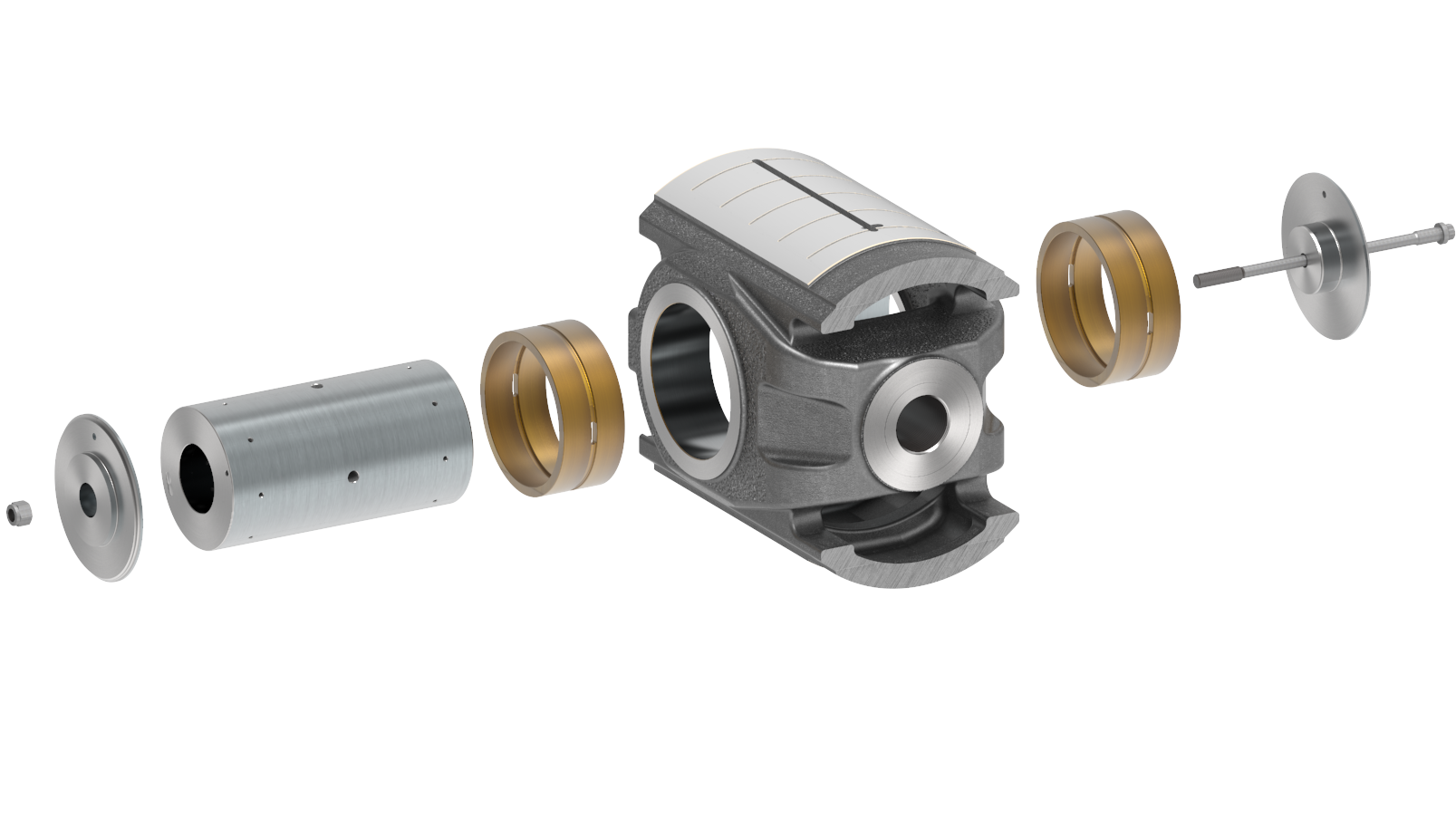

  • Крейцкопф из ковкого чугуна: палец крейцкопфа из легированной стали
  • Шатун из кованой стали: бронзовая втулка пальца крейцкопфа, триметаллический шатунный подшипник, болты класса прочности 8

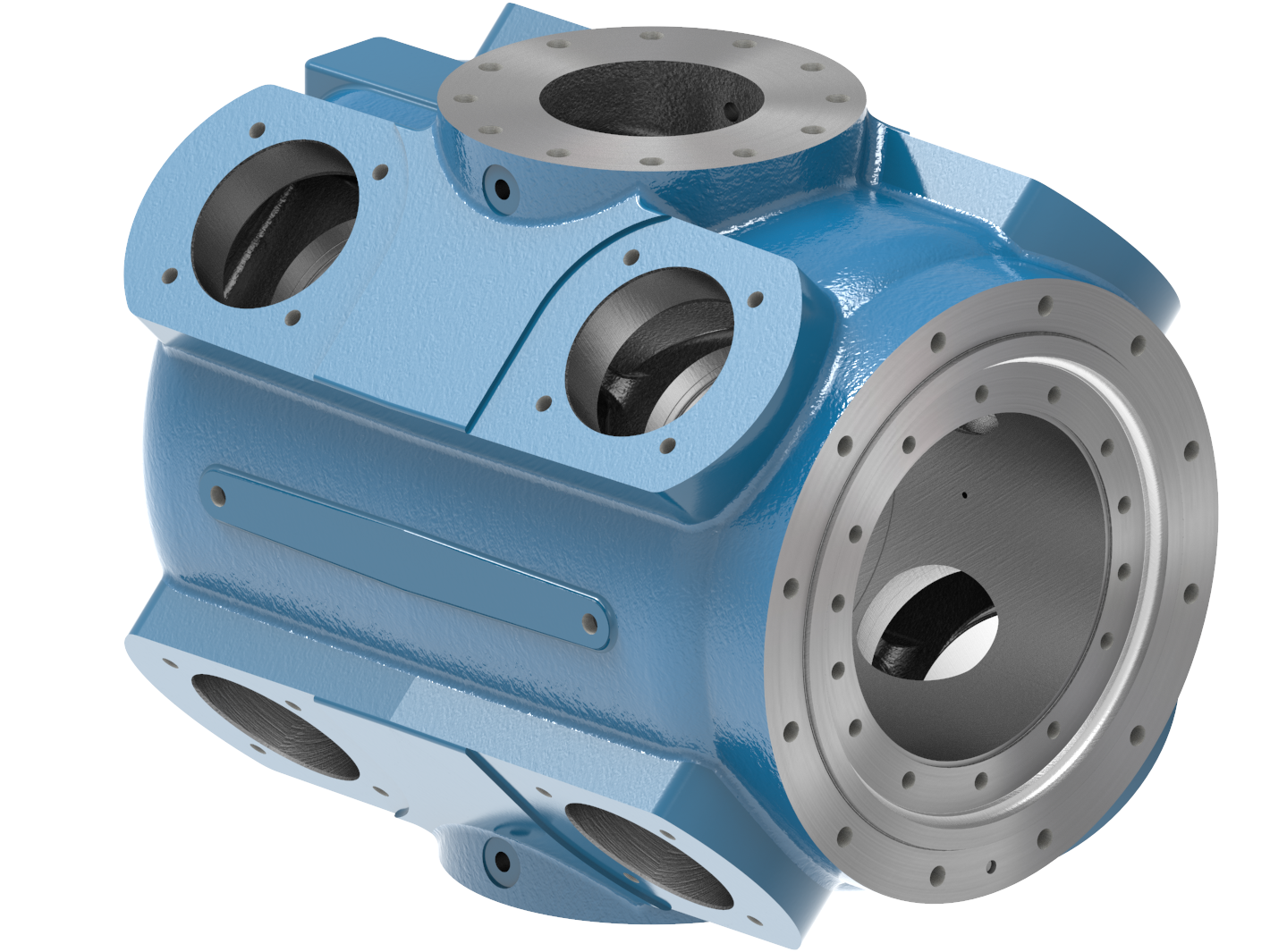

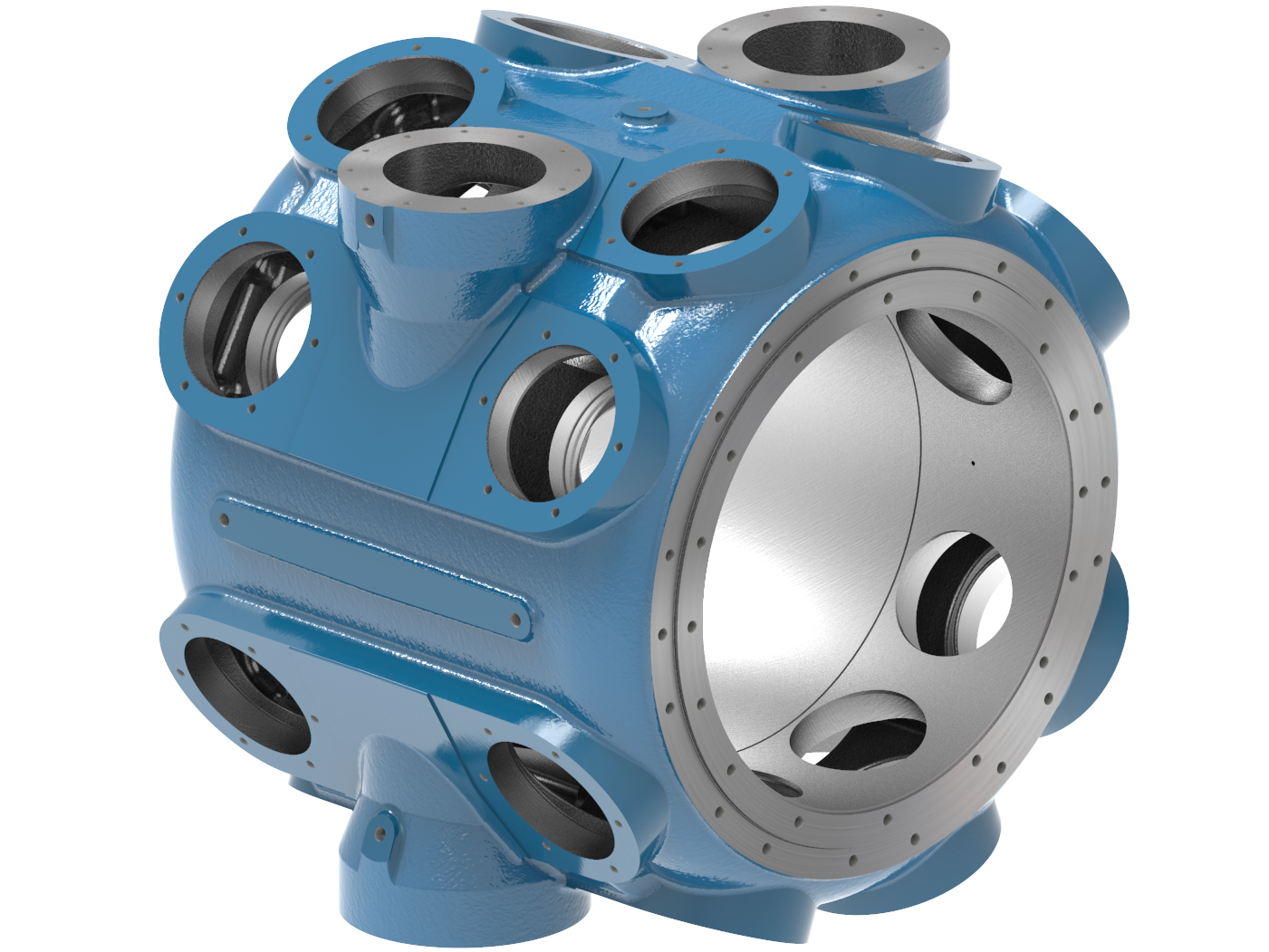

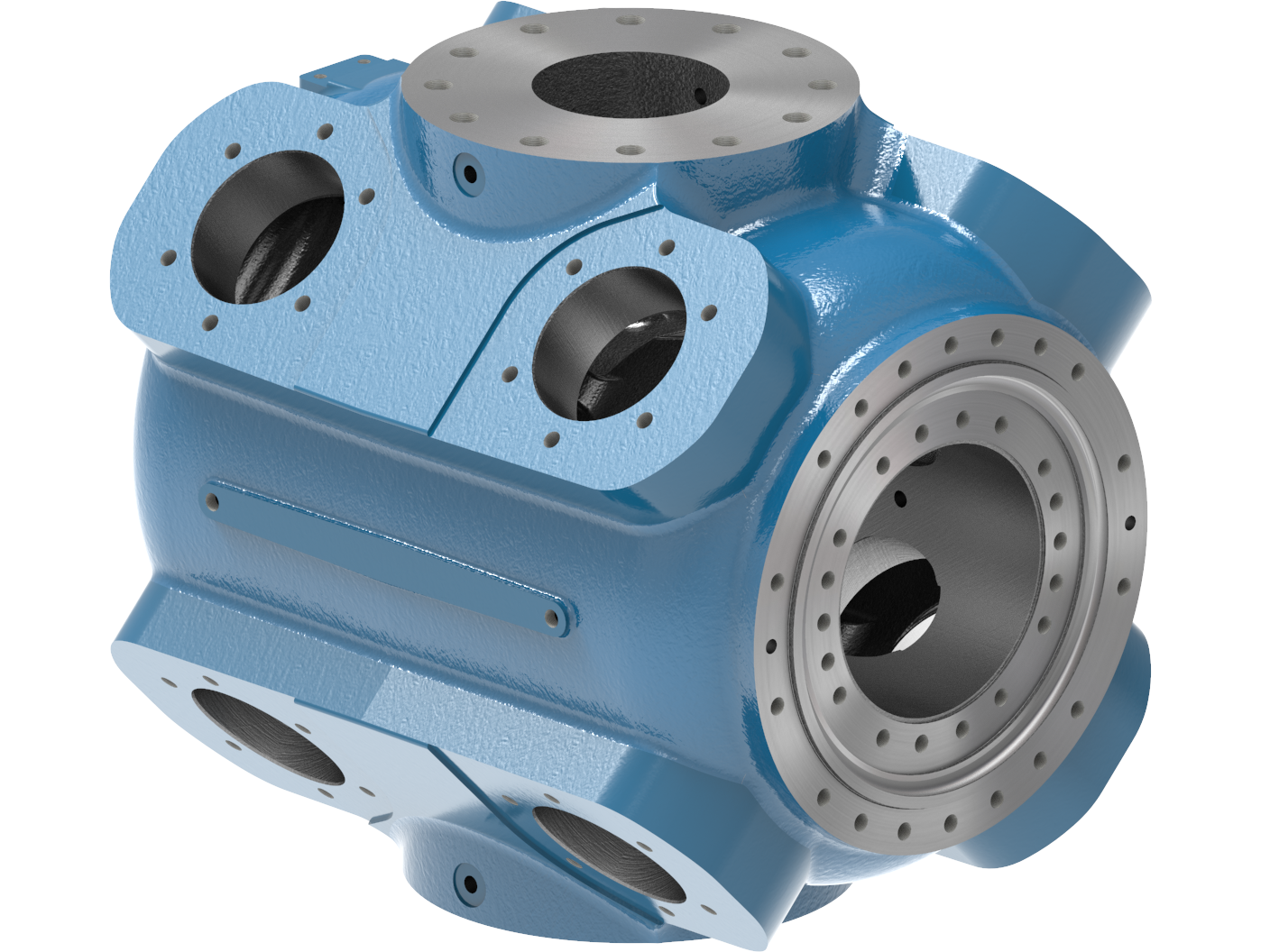

Инновационные цилиндры



Компания Ariel производит универсальные цилиндры, которые можно использовать для широкого диапазона значений давления без ухудшения их характеристик за счет применения клапанов, сочетающих высокую надежность и отличные рабочие характеристики. Для каждого типоразмера станины компрессора линейка цилиндров компании Ariel позволяет полностью использовать мощность и нагрузку на шток станины. Цилиндры можно комбинировать в сотнях различных конфигураций, чтобы обеспечить точные требуемые значения объема и давления газа.

Программа подбора компрессоров Ariel 7 используется инженерами компании Ariel и отраслевыми экспертами для моделирования и проектирования конфигураций компрессоров для конкретных сфер применения. При этом доступны любые конструкции наших цилиндров, как прошлые, так и настоящие, которые можно использовать в качестве запасных частей для имеющихся компрессоров или проектирования новых конструкций.
