Компрессоры KBB/KBV






Линейка большой мощности


KBB/KBV

Модели KBB и KBV являются самыми крупными компрессорами Ariel, имеющими номинальную мощность на валу 10 000 л.с. Каждый компрессор имеет современную надежную конструкцию с усиленными внутренними элементами. Станины этой серии рекомендуются для систем транспортировки газа и закачки газа в пласт под высоким давлением.

При использовании компрессоров KBB или KBV компании Ariel в конструкции станции N+1 оператор газотранспортной системы всегда располагает 100%-ми возможностями компрессии, даже во время запланированного технического обслуживания.

Модели KBB/KBV отвечают требованиям к мощности и обеспечивают успешное выполнение любых запланированных задач вне зависимости от сложившейся ситуации.

  KBB KBV

Номинальная мощность(кВт)

4,972

4,972

Ход поршня (мм)

184

216

Максимальная частота вращения, об/мин

900

750

Скорость поршня

5.5

5.4

Диаметра штока (мм)

79

79

Суммарная нагрузка на шток (кН)

845

845

Нагрузка на шток при растяжении (кН)

423

423

Нагрузка на шток при сжатии (кН)

445

445

Средняя масса (кг)

35,834

35,834

Максимальная длина (мм)

3,658

3,658

Номинальная ширина (мм)

5,791

5,791

Высота оси коленчатого вала (мм)

686

686

  KBB KBV

Номинальная мощность(кВТ)

7,457

7,457

Ход поршня (мм)

184

216

Максимальная частота вращения, об/мин

900

750

Скорость поршня

5.5

5.4

Диаметра штока (мм)

79

79

Суммарная нагрузка на шток (кН)

845

845

Нагрузка на шток при растяжении (кН)

423

423

Нагрузка на шток при сжатии (кН)

445

445

Средняя масса (кг)

52,163

52,163

Максимальная длина (мм)

4,775

4,775

Номинальная ширина (мм)

5,791

5,791

Высота оси коленчатого вала (мм)

686

686




Характеристики продукции



Система смазки



Масляный насос с приводом от вала обеспечивает подачу охлажденного масла через масляный фильтр ко всем подвижным компонентам станины. Распределительный блок лубрикаторной системы смазки обеспечивает дозированную подачу масла к цилиндрам и сальникам штоков.

Универсальные разгрузочные устройства



Для большинства цилиндров компания Ariel предоставляет ручные регуляторы производительности переменного объема (РППО). В некоторых исполнениях доступны пневматические разгрузочные устройства всасывающего клапана.

Эффективные клапаны



Клапаны пластинчатого типа эффективно работают на высоких скоростях благодаря использованию неметаллических пластин. Выбор клапанов осуществляется в соответствии с установленными требованиями для низкоскоростных клапанов.




Материалы

  • Картер из серого чугуна: коленчатый вал из кованой стали, направляющая крейцкопфа из серого чугуна, триметаллический коренной подшипник

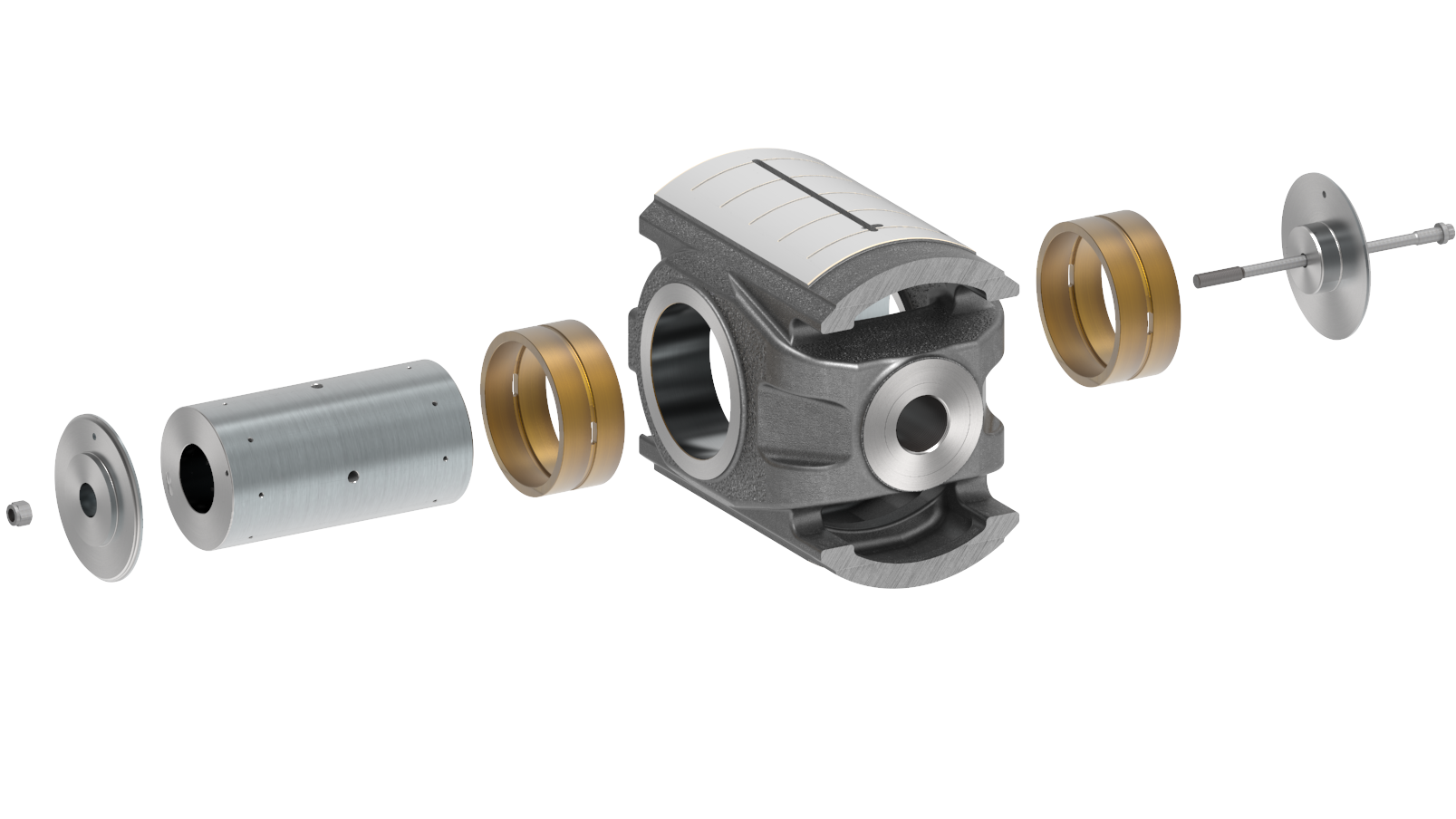

  • Крейцкопф из ковкого чугуна: палец крейцкопфа из легированной стали
  • Шатун из кованой стали: бронзовая втулка пальца крейцкопфа, триметаллический шатунный подшипник, болты класса прочности 8

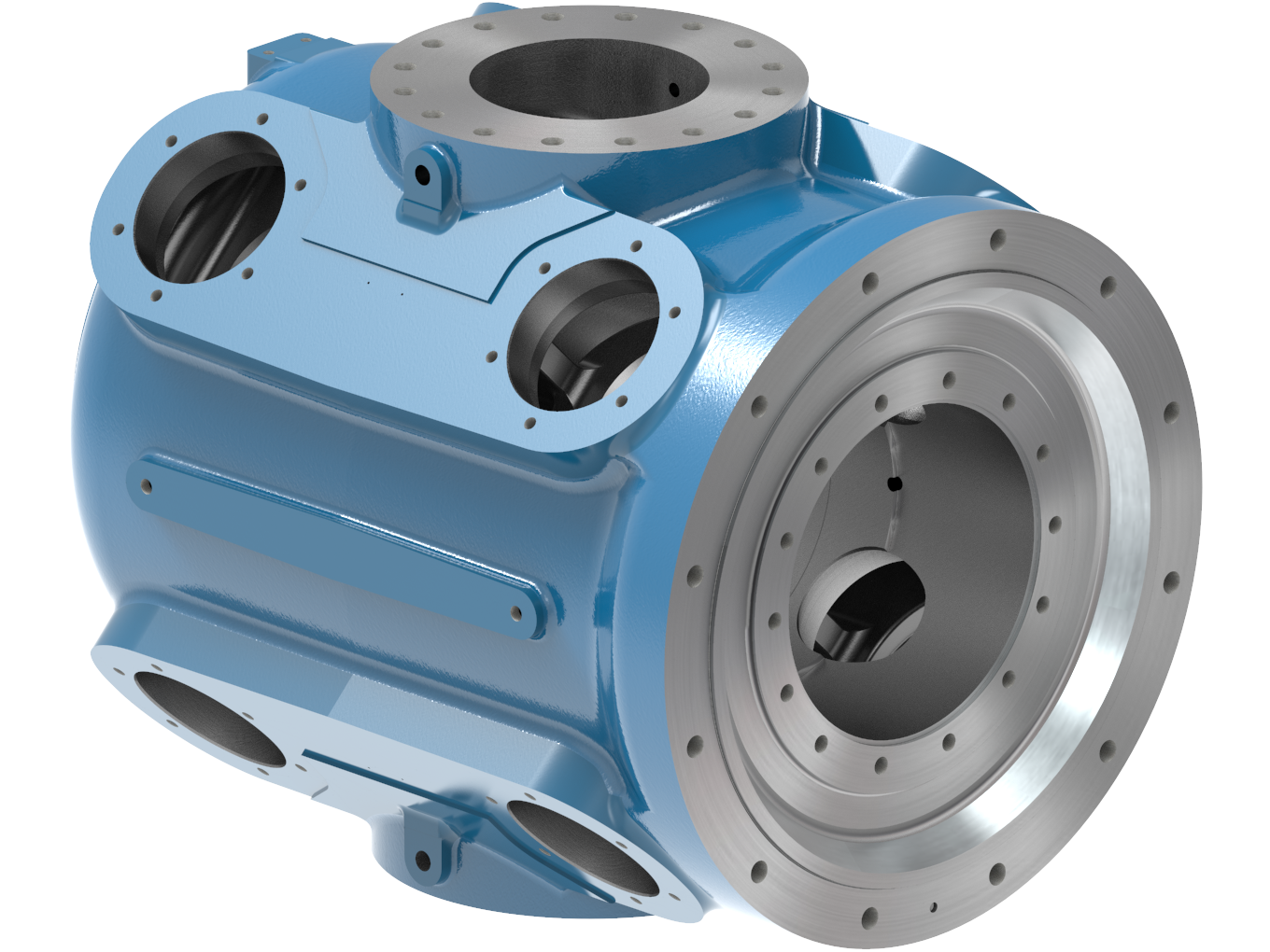

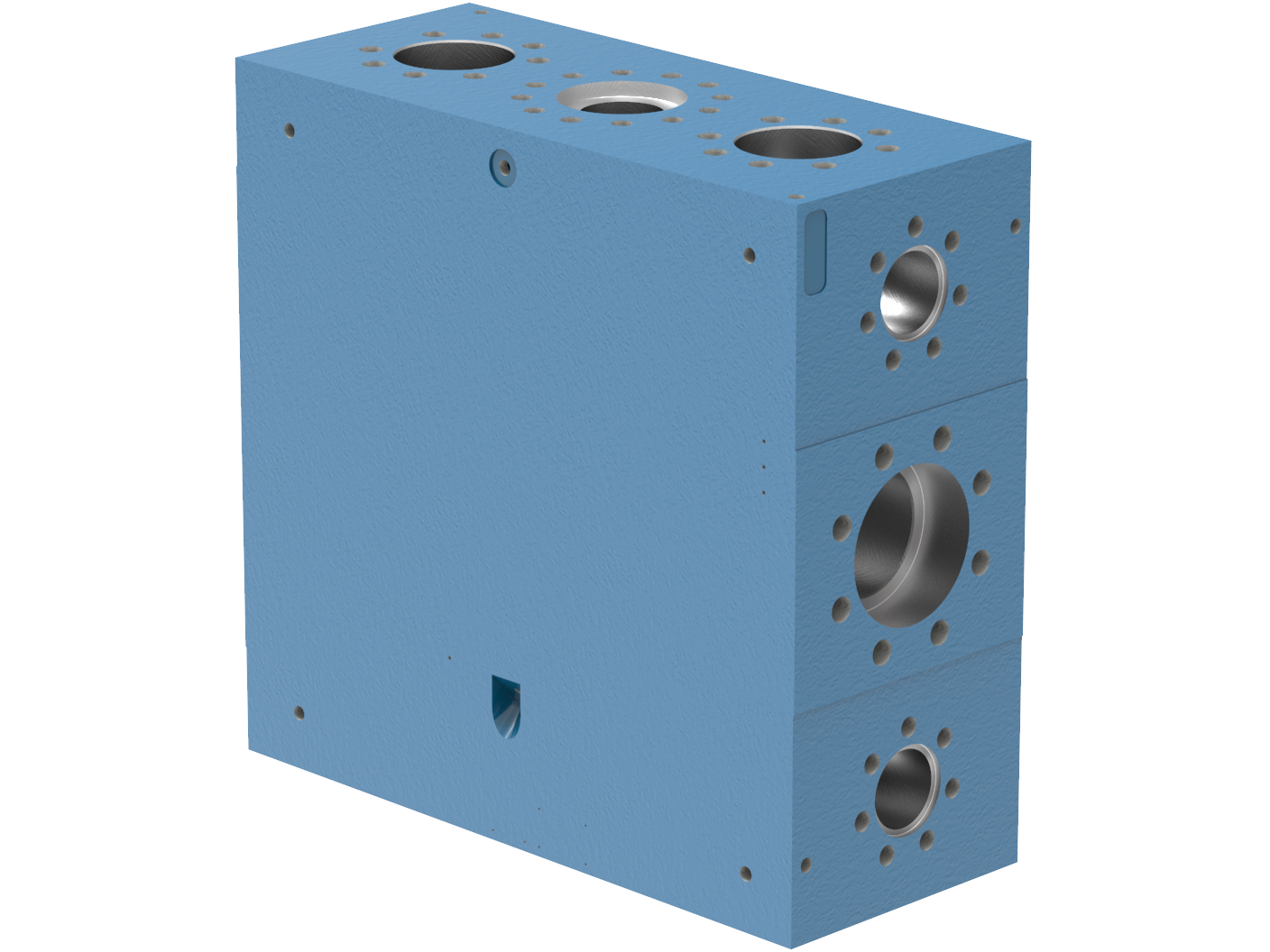

Инновационные цилиндры



Компания Ariel производит универсальные цилиндры, которые можно использовать для широкого диапазона давления без ухудшения их характеристик за счет применения клапанов, сочетающих высокую надежность и отличные рабочие характеристики. Для каждого типоразмера станины компрессора линейка цилиндров компании Ariel позволяет полностью использовать мощность и нагрузку на шток. Цилиндры можно комбинировать в сотнях различных конфигураций, чтобы обеспечить точные требуемые значения расхода и давления газа.

Программа подбора компрессоров Ariel 7 используется инженерами компании Ariel для моделирования и проектирования различных конфигураций компрессоров. При этом доступны любые конструкции цилиндров, как прошлые, так и настоящие, которые можно использовать в качестве запасных частей для имеющихся компрессоров.
