Компрессоры KB100
Предназначен для КПГ
KB100
Модель KB100 представляет собой специально сконструированный компрессор для установок получения КПГ (компримированный природный газ) с низким расходом, для которых требуется мощность компрессора не более 125 лошадиных сил. Эта экономичная модель с низким расходом, специально предназначенная для АГНКС, гарантирует качество и надежность, которые вы ожидаете от продукции компании Ariel.
Модель KB100 поднимает на новый уровень возможности продукции Ariel на рынке АГНКС. В ней внедрена инновационная конструкция и конфигурации цилиндров, призванные удовлетворить потребности отрасли. Так как компрессоры KB100 мощностью менее 125 л.с. изготовлены с применением надежных компонентов и по строгим спецификациям, они обеспечивают отличные эксплуатационные результаты для АГНКС.
- только 2-рядный
| KB100 | |
|---|---|
Номинальная мощность(кВт) |
93 |
Ход поршня (мм) |
76 |
Максимальная частота вращения, об/мин |
1,800 |
Скорость поршня |
4.6 |
Диаметра штока (мм) |
29 |
Суммарная нагрузка на шток (кН) |
51 |
Нагрузка на шток при растяжении (кН) |
30 |
Нагрузка на шток при сжатии (кН) |
25 |
Средняя масса (кг) |
771 |
Максимальная длина (мм) |
864 |
Номинальная ширина (мм) |
2,413 |
Высота оси коленчатого вала (мм) |
235 |
Характеристики продукции
Надежный картер
Картеры компании Ariel разработаны для длительного срока службы и удобства доступа во время техобслуживания. Они изготовлены из высокопрочного литейного чугуна с массивными ребрами и легкой съемной алюминиевой верхней крышкой.
Эффективные клапаны
Клапаны пластинчатого типа эффективно работают на высоких скоростях благодаря использованию неметаллических пластин. Выбор клапанов осуществляется в соответствии с установленными требованиями для низкоскоростных клапанов.
Надежные поршни и штоки
В компрессорах KB100 используются поршни из износостойкой стали или серого чугуна и полированные поршневые штоки из легированной стали. Для облегчения установки применяется накатанная резьба, которая на 1/8 дюйма меньше диаметра штока.
Материалы
- Картер из серого чугуна: коленчатый вал из кованой стали, направляющая крейцкопфа из серого чугуна, триметаллический коренной подшипник

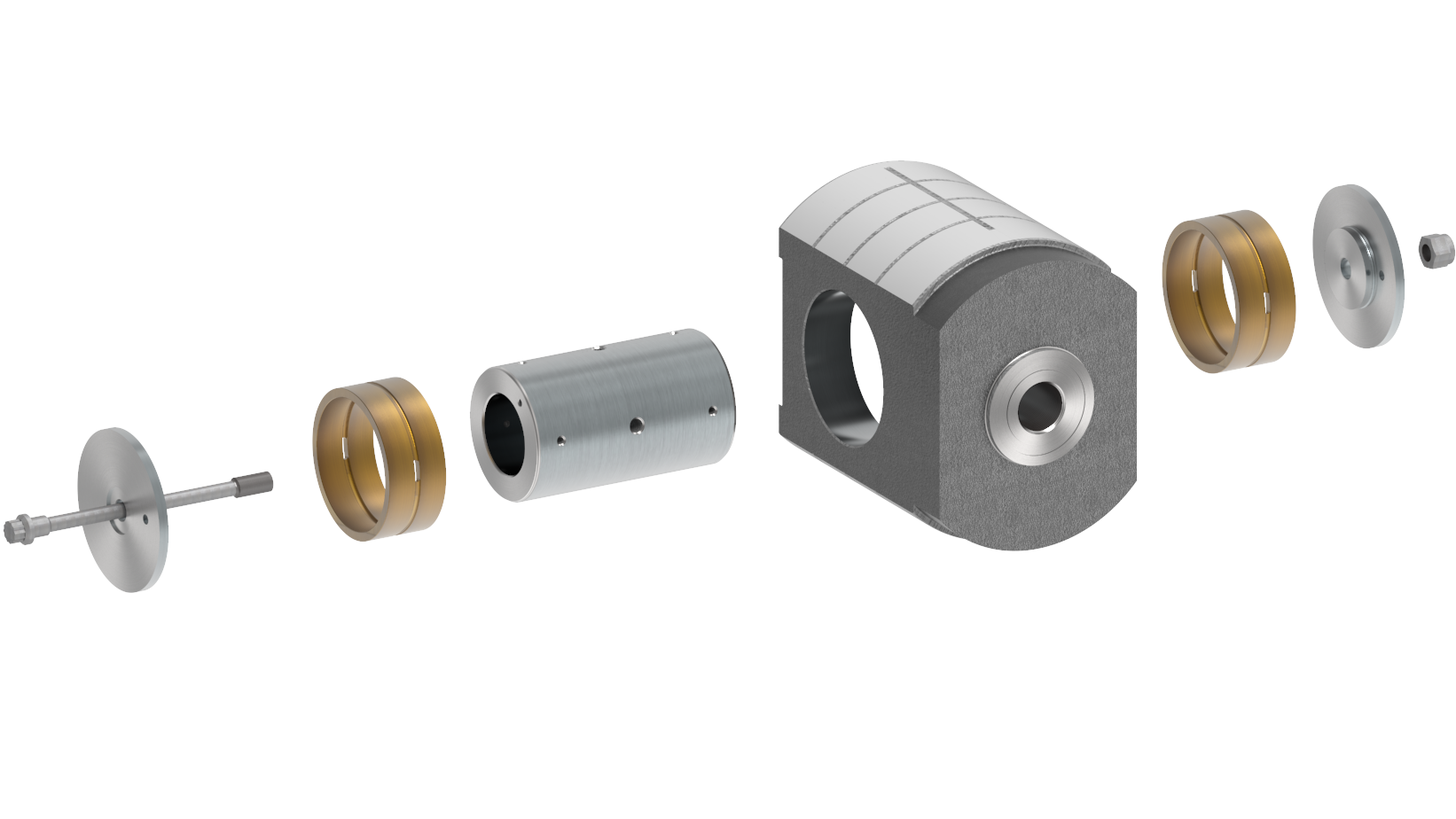

- Крейцкопф из серого чугуна: палец крейцкопфа из легированной стали
- Шатун из высокопрочного чугуна: бронзовая втулка пальца крейцкопфа, триметаллический шатунный подшипник, болты класса прочности 8
- Slide 1
- Slide 2
- Slide 3
- 1
- 2
- 4
- 3
Инновационные цилиндры
Компрессор Ariel KB100 бросает вызов традициям благодаря фиксированной конфигурации. За счет применения четырех ступеней сжатия KB100 может создавать давление газа для АГНКС, соответствующее стандартам в любой точке мира. Эти четыре цилиндра способны выдерживать широкий диапазон давления всасывания за счет использования регулируемых проставок под клапан и прочной конструкции клапана.
1 ступень, 9,25 дюйма — CE
2 ступень, 4,75 дюйма — CE
3 ступень, 2,375 дюйма — HE
4 ступень, 1,25 дюйма — HE
Программа подбора компрессоров Ariel 7 используется инженерами компании Ariel для моделирования и проектирования компрессоров для конкретных областей применения. При этом доступны любые конструкции наших цилиндров, как прошлые, так и настоящие, которые можно использовать в качестве запасных частей для имеющихся компрессоров.
