Компрессоры JGT
Средняя мощность
JGT
Компрессоры этой серии относятся к среднескоростным поршневым компрессорам и предназначены для непрерывной эксплуатации в нефтегазовой промышленности. Они совместимы с широким спектром цилиндров, благодаря чему успешно справляются как со стандартными, так и с узкоспециальными задачами в этой отрасли.
На протяжении трех десятилетий JGT является основной моделью линейки среднеразмерных компрессоров компании Ariel и получил известность благодаря своей надежности и универсальности. Заказчики во всем мире постоянно используют компрессоры JGT в своих успешных проектах.
- только 4-рядный
| JGT | |
|---|---|
Номинальная мощность(кВт) |
1,939 |
Ход поршня (мм) |
114 |
Максимальная частота вращения, об/мин |
1,500 |
Скорость поршня |
5.7 |
Диаметра штока (мм) |
51 |
Суммарная нагрузка на шток (кН) |
329 |
Нагрузка на шток при растяжении (кН) |
165 |
Нагрузка на шток при сжатии (кН) |
178 |
Средняя масса (кг) |
6,804 |
Максимальная длина (мм) |
2,489 |
Номинальная ширина (мм) |
4,293 |
Высота оси коленчатого вала (мм) |
432 |
Характеристики продукции
Универсальные разгрузочные устройства
Для большинства цилиндров компания Ariel предоставляет ручные регуляторы производительности переменного объема (РППО). В некоторых исполнениях доступны пневматические разгрузочные устройства всасывающего клапана.

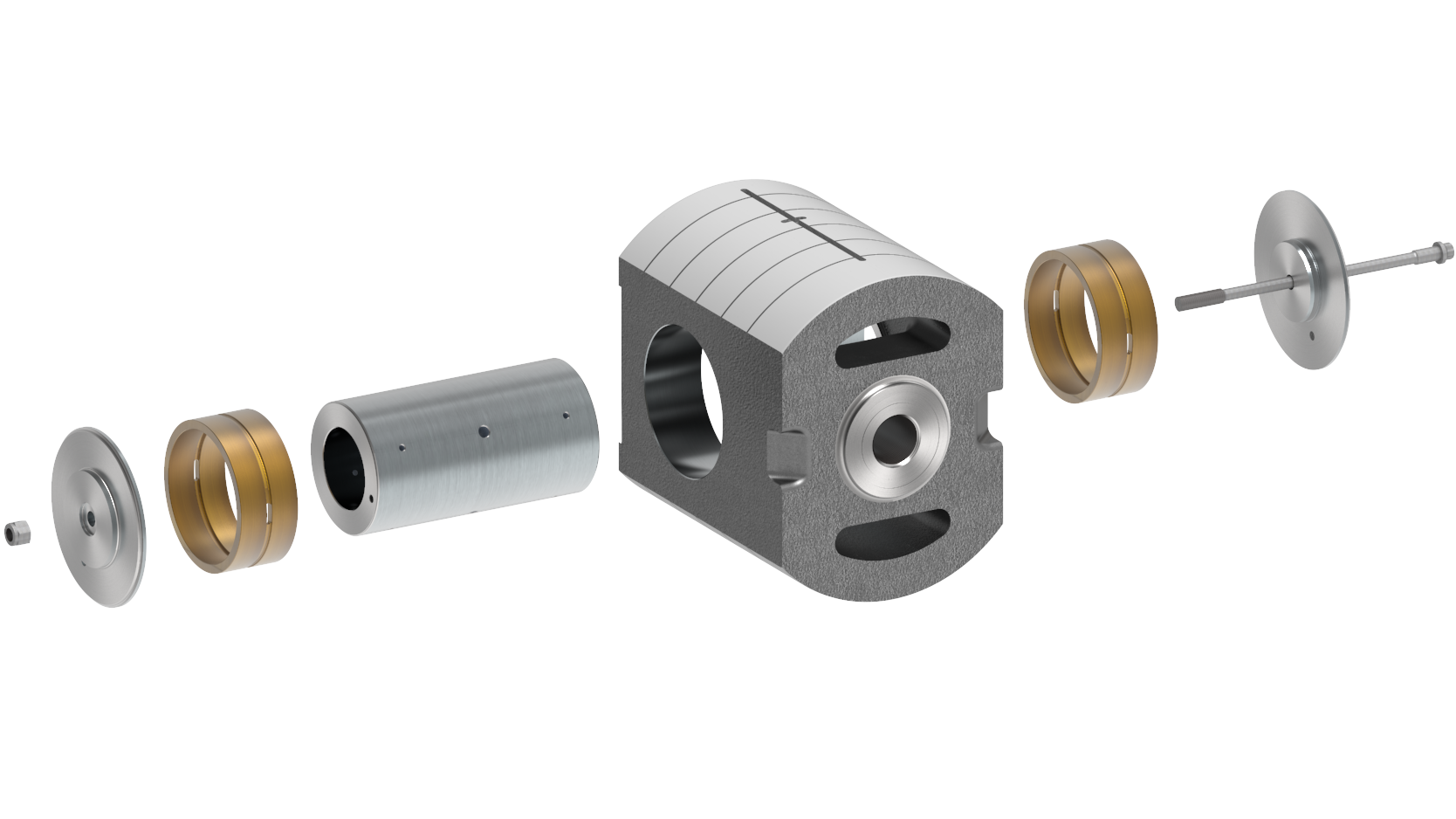

Надежные крейцкопфы
Монолитные долговечные крейцкопфы Ariel со шлифованными пальцами из закаленной стали и принудительной подачей смазки под давлением на верхние и нижние поверхности скольжения для минимального износа.
Надежные поршни и штоки
В компрессорах используются поршни из износостойкого ковкого или серого чугуна и полированные штоки из легированной стали. Для облегчения установки применяется накатанная резьба, которая на 1/4 дюйма меньше диаметра штока.
Материалы
- Картер из серого чугуна: коленчатый вал из кованой стали, направляющая крейцкопфа из серого чугуна, триметаллический коренной подшипник
- Крейцкопф из ковкого чугуна: палец крейцкопфа из легированной стали
- Шатун из кованой стали: бронзовая втулка пальца крейцкопфа, триметаллический шатунный подшипник, болты класса прочности 8
- 1
- 2
- 3
- 1
- 2
- 3

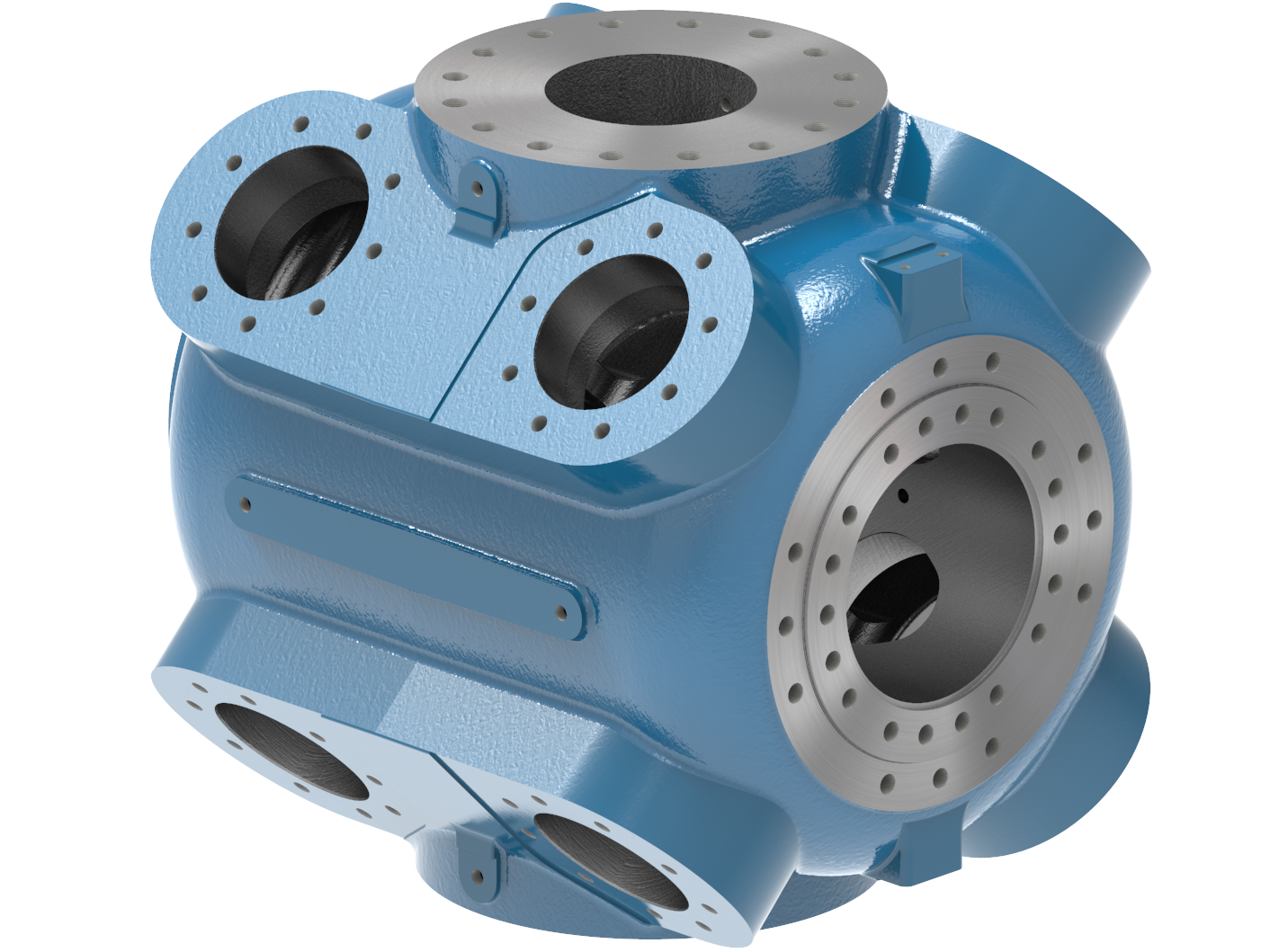

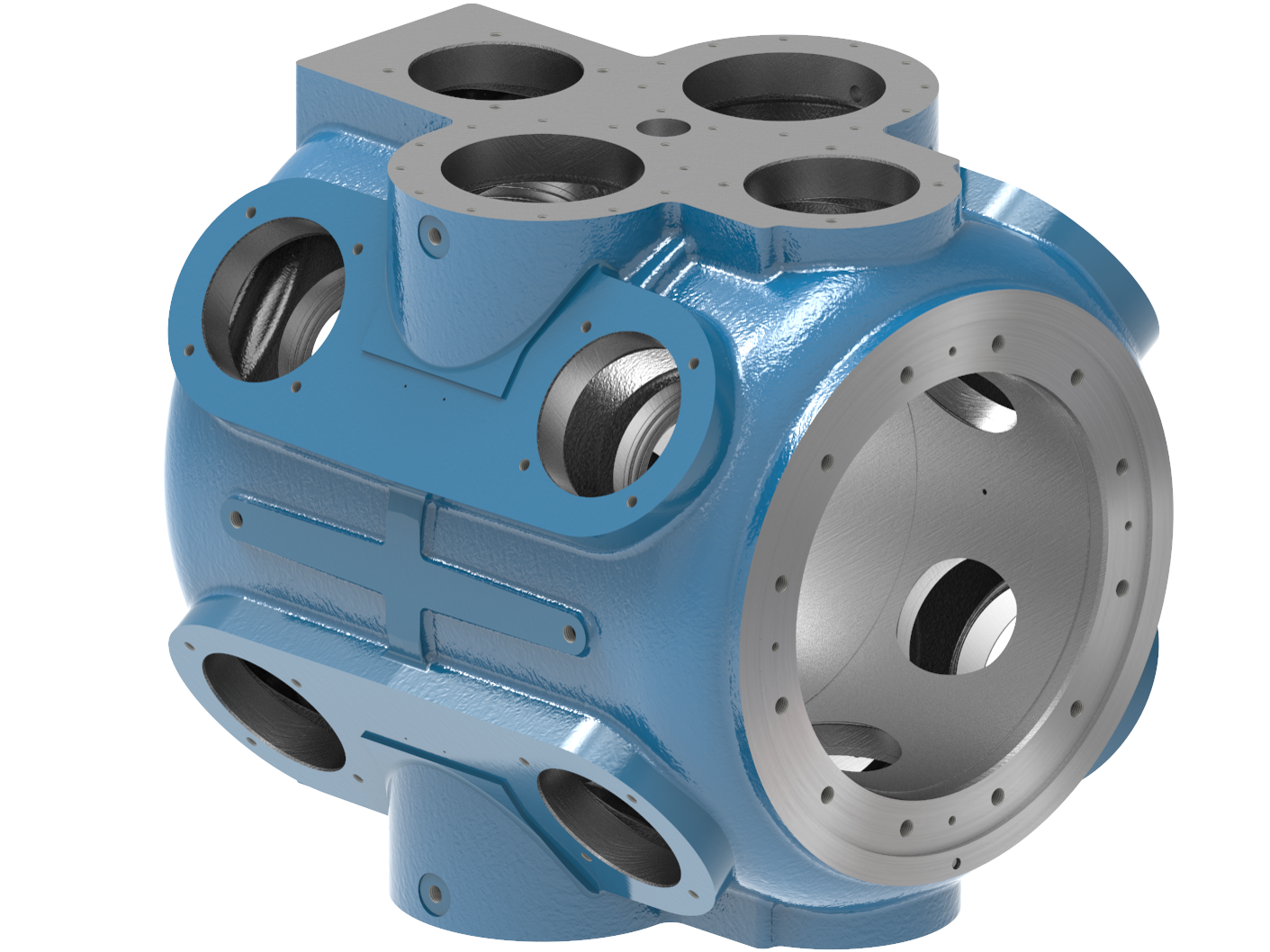

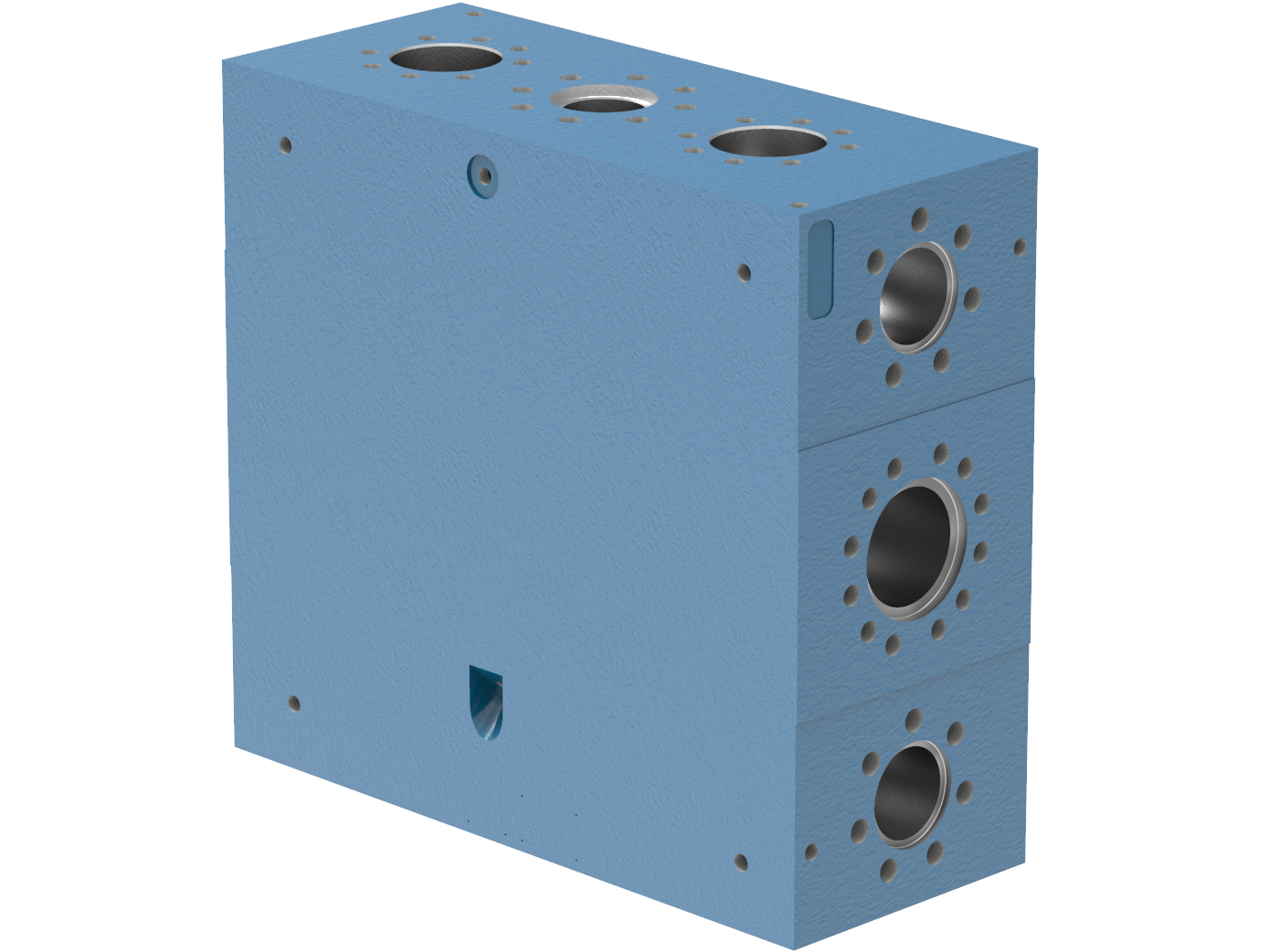

Инновационные цилиндры
Компания Ariel производит универсальные цилиндры, которые можно использовать для широкого диапазона давления без ухудшения их характеристик за счет применения клапанов, сочетающих высокую надежность и отличные рабочие характеристики. Для каждого типоразмера станины компрессора линейка цилиндров позволяет полностью использовать мощность и нагрузку на шток. Цилиндры можно комбинировать в сотнях различных конфигураций, чтобы обеспечить точные требуемые значения расхода и давления газа.
Программа подбора компрессоров Ariel 7 используется инженерами компании Ariel для моделирования и проектирования конфигураций компрессоров для конкретных сфер применения. При этом доступны любые конструкции наших цилиндров, как прошлые, так и настоящие, которые можно использовать в качестве запасных частей для имеющихся компрессоров.
