Компрессоры JGR






Линейка малой мощности



JGR

JGR представляет собой среднеразмерный поршневой компрессор. Компрессор JGR отлично подходит для промыслового сбора газа из среднедебетных скважин, легко интегрируется в действующие системы, прекрасно стыкуется с электродвигателями и ДВС на природном газе.

Модель JGR предлагается в конфигурации с мощностью на валу до 860 л.с. Эти компрессоры являются основными агрегатами для обычных сборных скважин на нефтяных месторождениях.

  JGR

Номинальная мощность(кВт)

321

Ход поршня (мм)

108

Максимальная частота вращения, об/мин

1,200

Скорость поршня

4.3

Диаметра штока (мм)

38

Суммарная нагрузка на шток (кН)

142

Нагрузка на шток при растяжении (кН)

71

Нагрузка на шток при сжатии (кН)

89

Средняя масса (кг)

2,177

Максимальная длина (мм)

1,041

Номинальная ширина (мм)

2,642

Высота оси коленчатого вала (мм)

305

  JGR

Номинальная мощность(кВТ)

641

Ход поршня (мм)

108

Максимальная частота вращения, об/мин

1,200

Скорость поршня

4.3

Диаметра штока (мм)

38

Суммарная нагрузка на шток (кН)

142

Нагрузка на шток при растяжении (кН)

71

Нагрузка на шток при сжатии (кН)

89

Средняя масса (кг)

4,354

Максимальная длина (мм)

1,981

Номинальная ширина (мм)

2,642

Высота оси коленчатого вала (мм)

305




Характеристики продукции



Система смазки



Масляный насос с приводом от вала обеспечивает подачу охлажденного масла через масляный фильтр ко всем подвижным узлам станины. Распределительный блок лубрикаторной системы смазки обеспечивает дозированную подачу масла к цилиндрам и сальникам штоков.

Коленчатые валы для тяжелых режимов работы



Компрессоры JGR компании Ariel оснащаются прецизионно обработанными коленчатыми валами из кованой стали с интегрированными противовесами.

Высокопрочное болтовое соединение



Долговечные болтовые соединения класса прочности 8 в сочетании со специально спроектированными болтами с высокой усталостной прочностью на крышках клапанов обеспечивают максимальную прочность соединения.




Материалы

  • Картер из серого чугуна: коленчатый вал из кованой стали, направляющая крейцкопфа из серого чугуна, триметаллический коренной подшипник

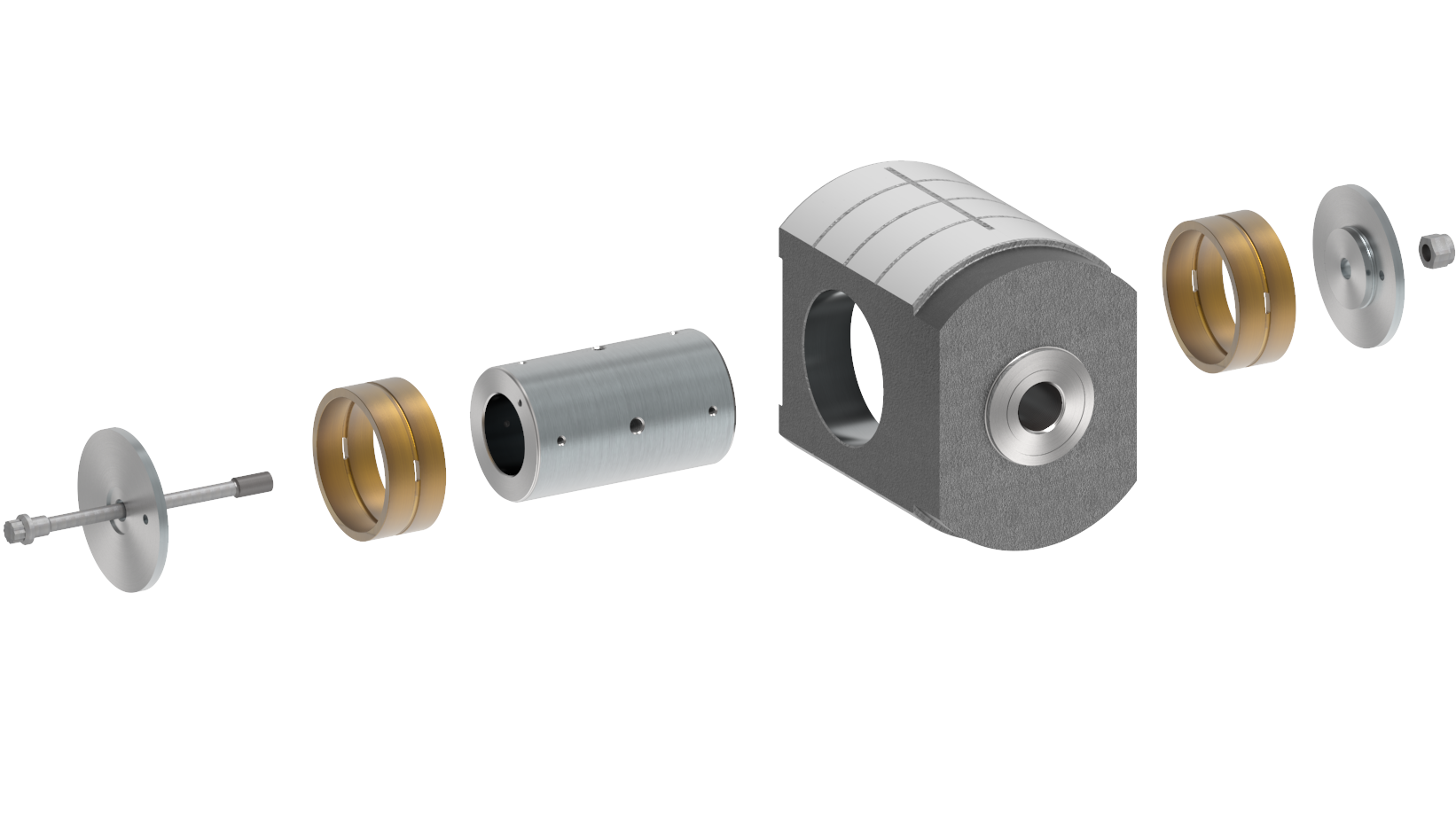

  • Крейцкопф из ковкого чугуна: палец крейцкопфа из легированной стали
  • Шатун из кованой стали: бронзовая втулка пальца крейцкопфа, триметаллический шатунный подшипник, болты класса прочности 8

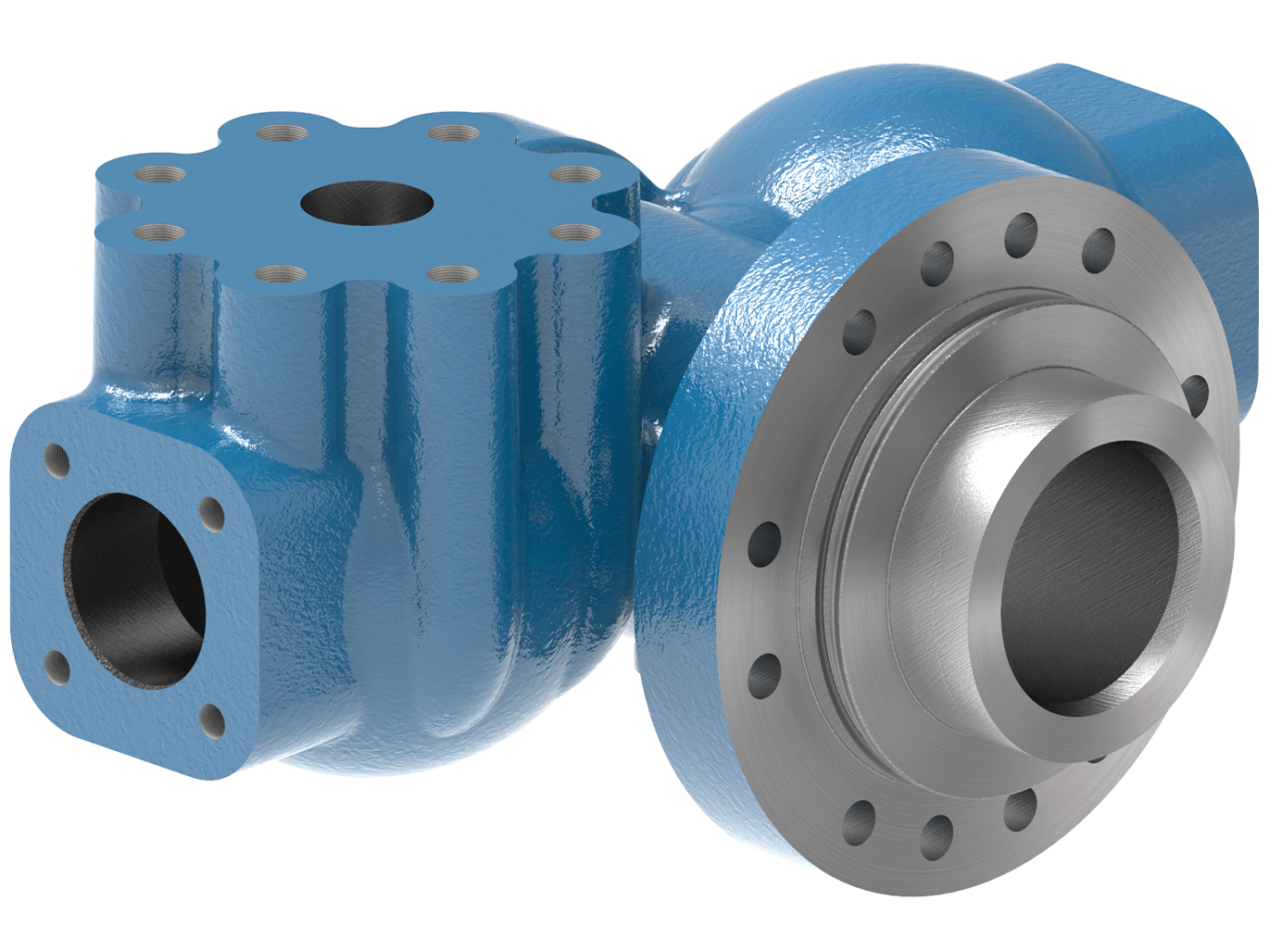

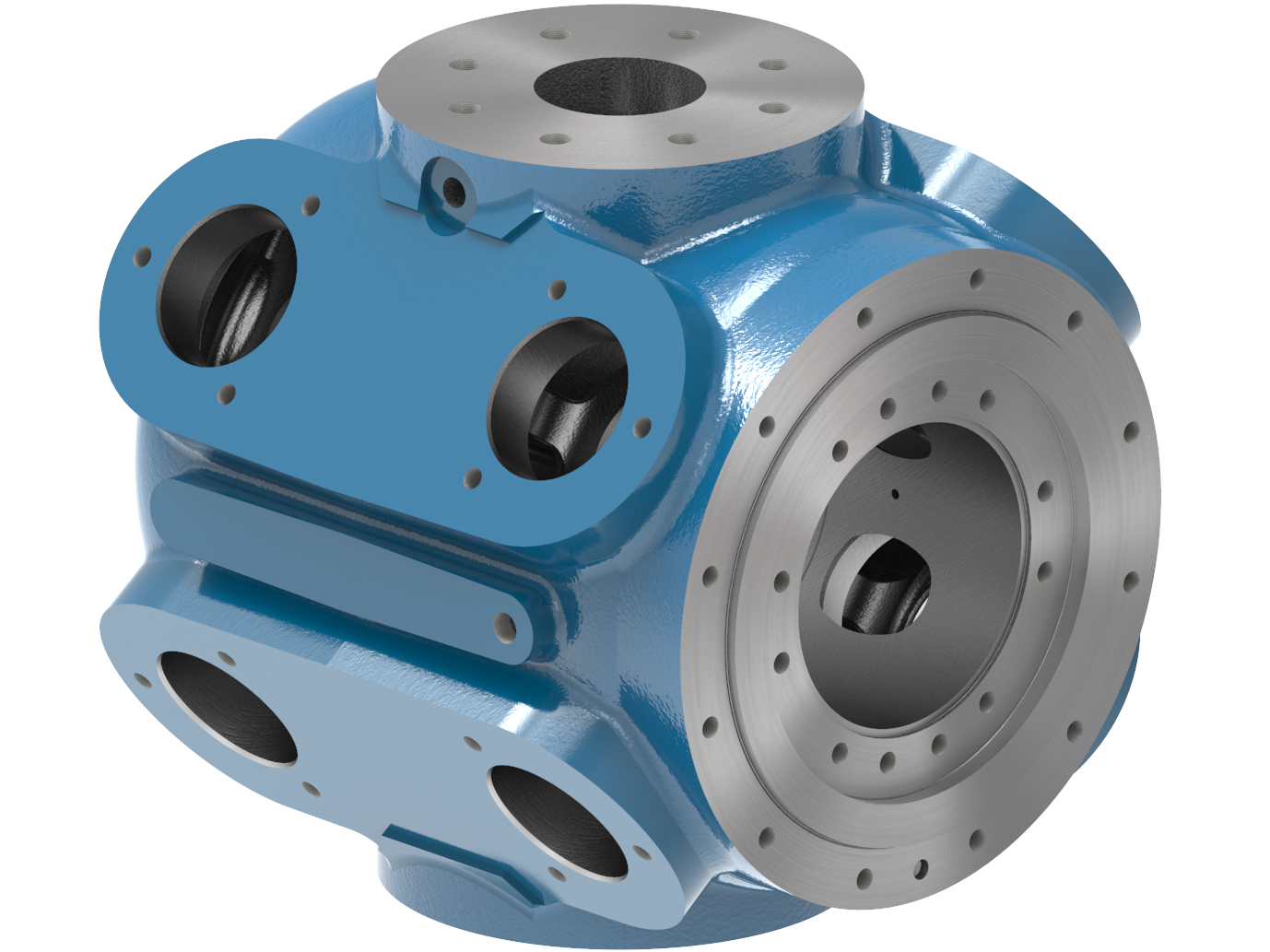

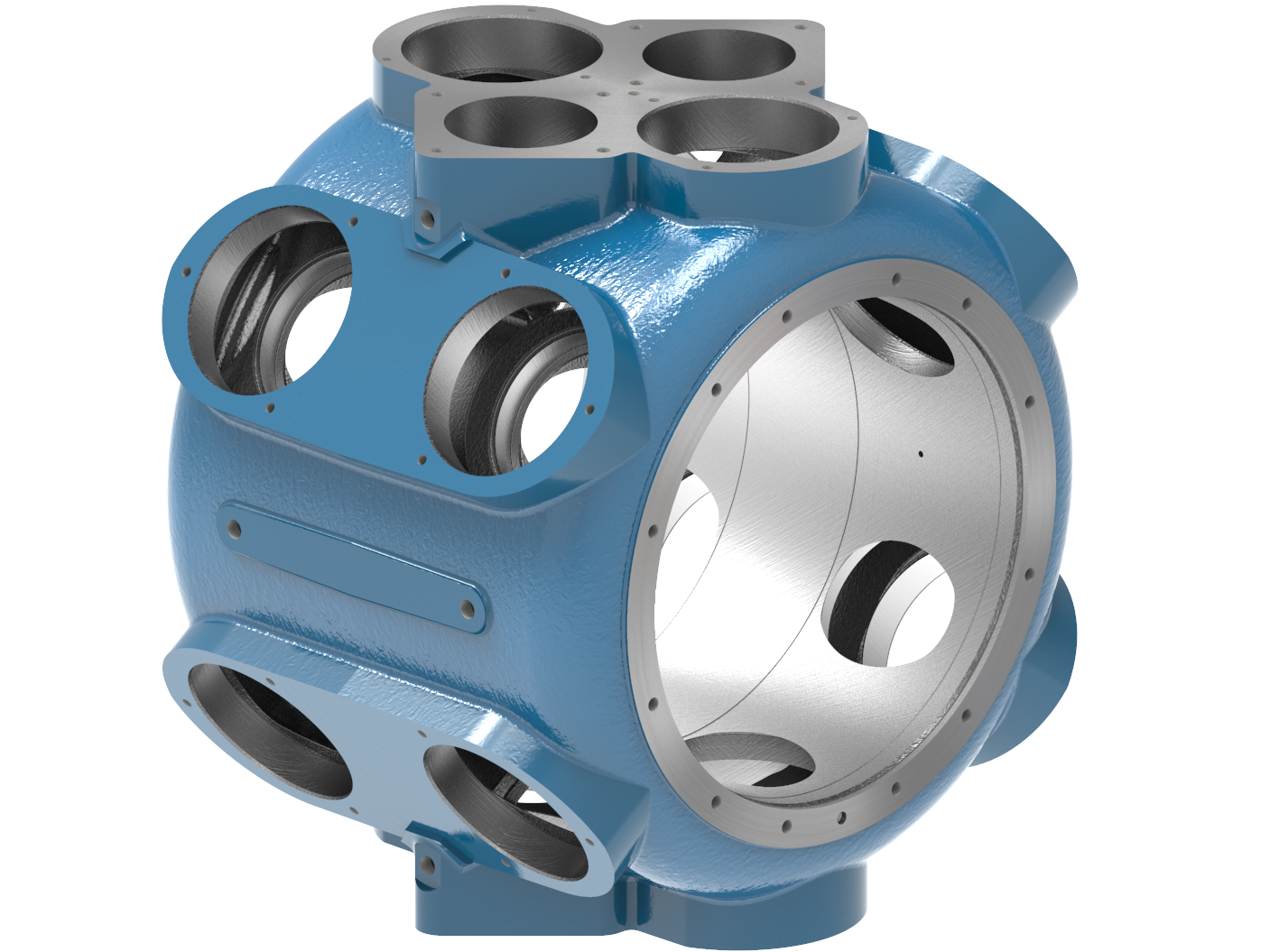

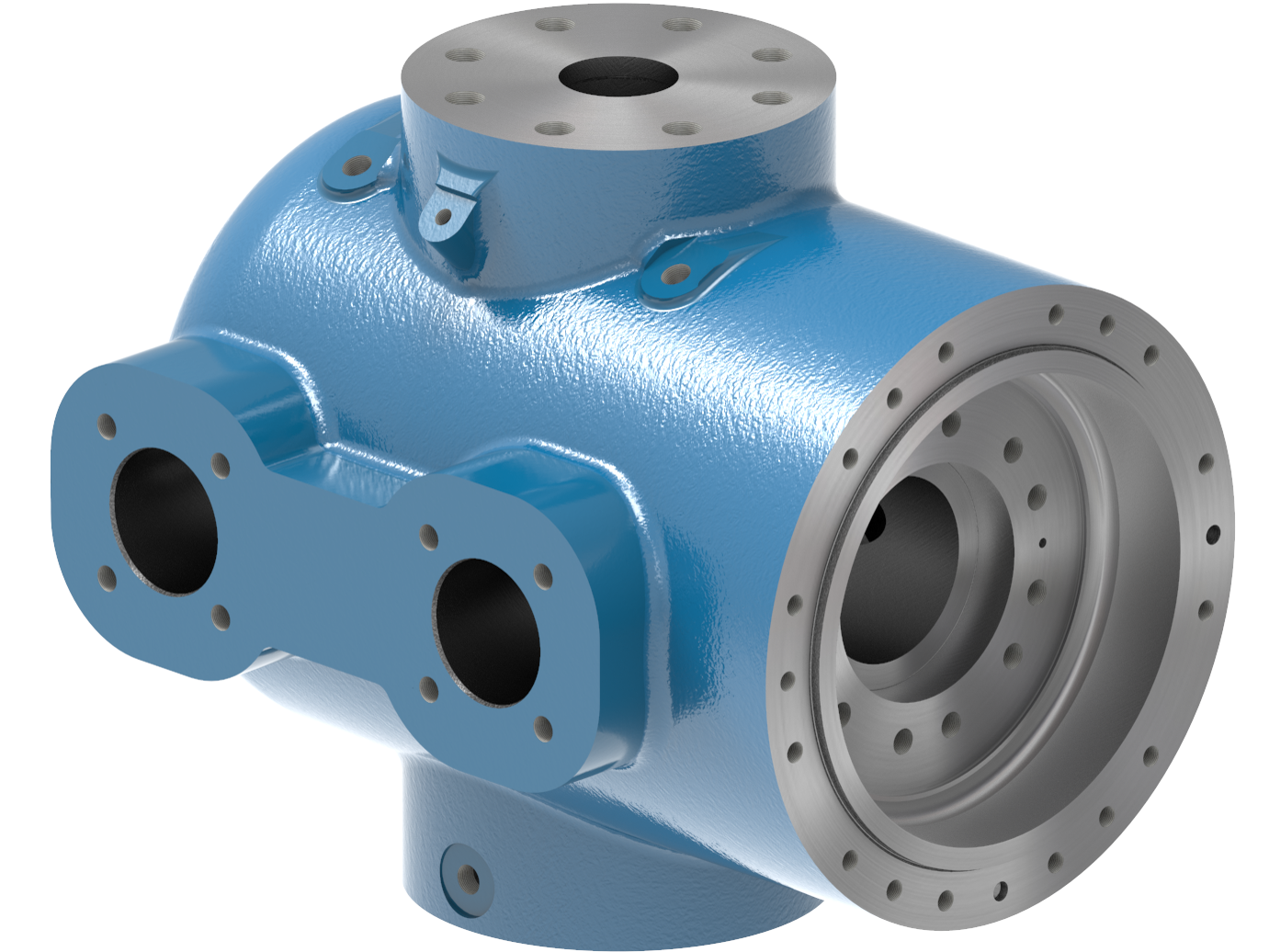

Инновационные цилиндры



Компания Ariel производит универсальные цилиндры, которые можно использовать для широкого диапазона давления без ухудшения их характеристик за счет применения клапанов, сочетающих высокую надежность и отличные рабочие характеристики. Для каждого типоразмера станины компрессора линейка цилиндров компании Ariel позволяет полностью использовать мощность и нагрузку на шток. Цилиндры можно комбинировать в сотнях различных конфигураций, чтобы обеспечить точные требуемые значения расхода и давления газа.

Программа подбора компрессоров Ariel 7 используется инженерами компании Ariel и для моделирования и проектирования конфигураций компрессоров для конкретных сфер применения. При этом доступны любые конструкции цилиндров, как прошлые, так и настоящие, которые можно использовать в качестве запасных частей для имеющихся компрессоров.
