Компрессоры JGN/JGQ






Линейка малой мощности



JGN/JGQ

Эти поршневые компрессоры, являющиеся настоящими «рабочими лошадками» газового промысла, отлично сочетаются с высокоскоростными двигателями. Модели JGN и JGQ могут комплектоваться цилиндрами высокого давления, благодаря чему они идеально подходят для применения в газлифте и автомобильных газонаполнительных компрессорных станциях (АГНКС).

Заказчики могут сформировать парки арендованных установок малых мощностей за счет применения JGN и JGQ для трехступенчатых конфигураций. Благодаря надежным характеристикам этих двух станин (мощность на валу компрессора 250–280 л.с.) установка обладает достаточной прочностью для работы в сложных условиях газового промысла. Модели JGN и JGQ позволяют использовать целый ряд функциональных клапанов и разгрузочных устройств, что обеспечивает универсальные возможности при изменении условий эксплуатации.

  JGN JGQ

Номинальная мощность(кВт)

94

104

Ход поршня (мм)

89

76

Максимальная частота вращения, об/мин

1,500

1,800

Скорость поршня

4.5

4.6

Диаметра штока (мм)

29

29

Суммарная нагрузка на шток (кН)

80

89

Нагрузка на шток при растяжении (кН)

40

44

Нагрузка на шток при сжатии (кН)

44

49

Средняя масса (кг)

635

635

Максимальная длина (мм)

940

940

Номинальная ширина (мм)

1,575

1,575

Высота оси коленчатого вала (мм)

235

235

  JGN JGQ

Номинальная мощность(кВТ)

188

209

Ход поршня (мм)

89

76

Максимальная частота вращения, об/мин

1,500

1,800

Скорость поршня

4.5

4.6

Диаметра штока (мм)

29

29

Суммарная нагрузка на шток (кН)

80

89

Нагрузка на шток при растяжении (кН)

40

44

Нагрузка на шток при сжатии (кН)

44

49

Средняя масса (кг)

998

998

Максимальная длина (мм)

864

864

Номинальная ширина (мм)

2,108

2,108

Высота оси коленчатого вала (мм)

235

235




Характеристики продукции



Высокоточные вкладыши подшипников



Каждый компрессор компании Ariel оснащается прецизионно обработанными триметаллическими коренными и шатунными подшипниками.

Универсальные разгрузочные устройства



Для большинства цилиндров компания Ariel предоставляет ручные регуляторы производительности переменного объема (РППО). В некоторых исполнениях доступны пневматические разгрузочные устройства всасывающего клапана.

Эффективные клапаны



Клапаны пластинчатого типа спроектированы с учетом значений скорости современных установок благодаря применению неметаллических уплотнений в стандартной комплектации. Выбор клапанов осуществляется в соответствии с установленными стандартами для низкоскоростных клапанов.




Материалы

  • Картер из серого чугуна: коленчатый вал из кованой стали, направляющая крейцкопфа из серого чугуна, триметаллический коренной подшипник

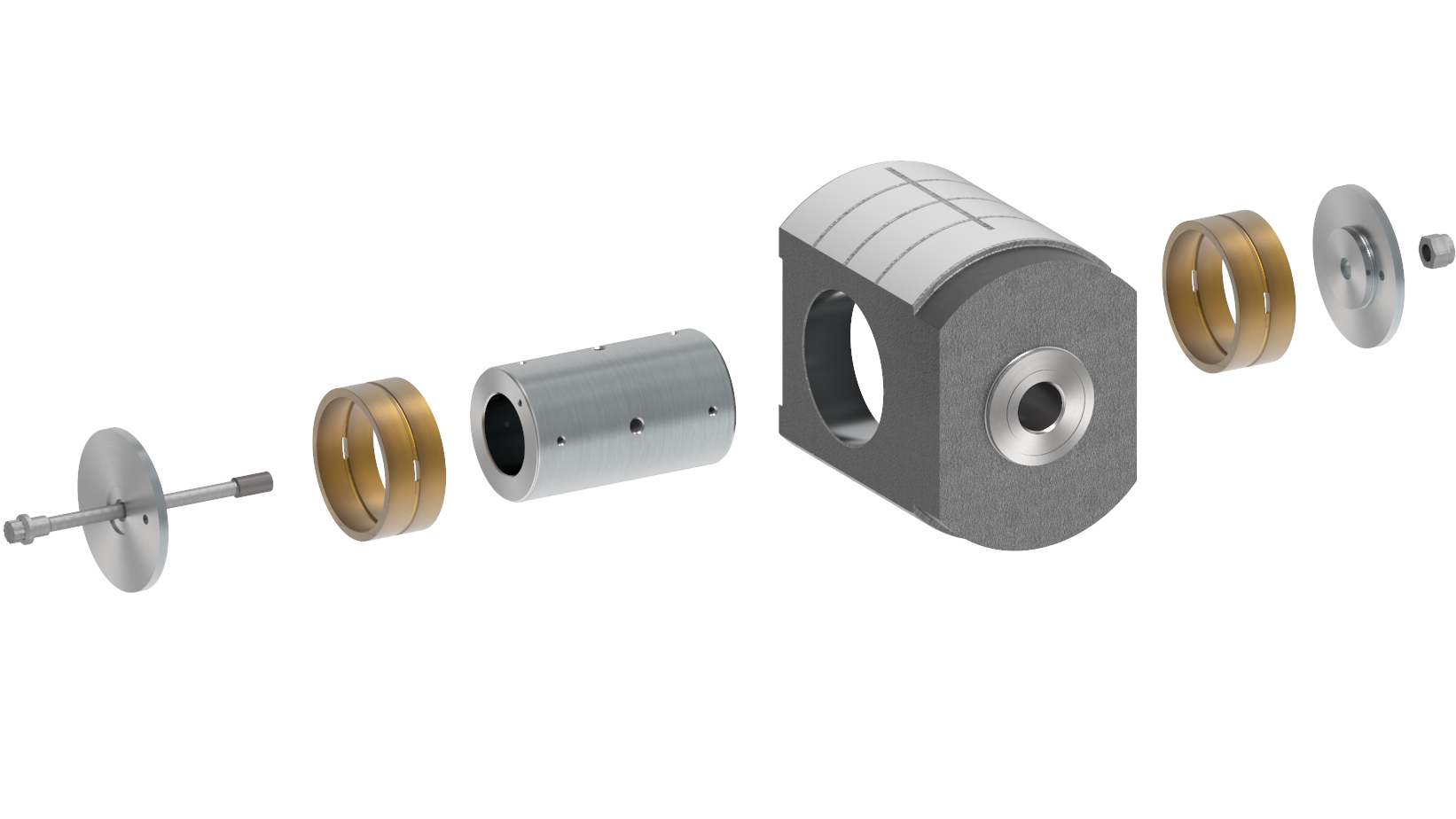

  • Крейцкопф из ковкого чугуна: палец крейцкопфа из легированной стали
  • Шатун из кованой стали: бронзовая втулка пальца крейцкопфа, триметаллический шатунный подшипник, болты класса прочности 8

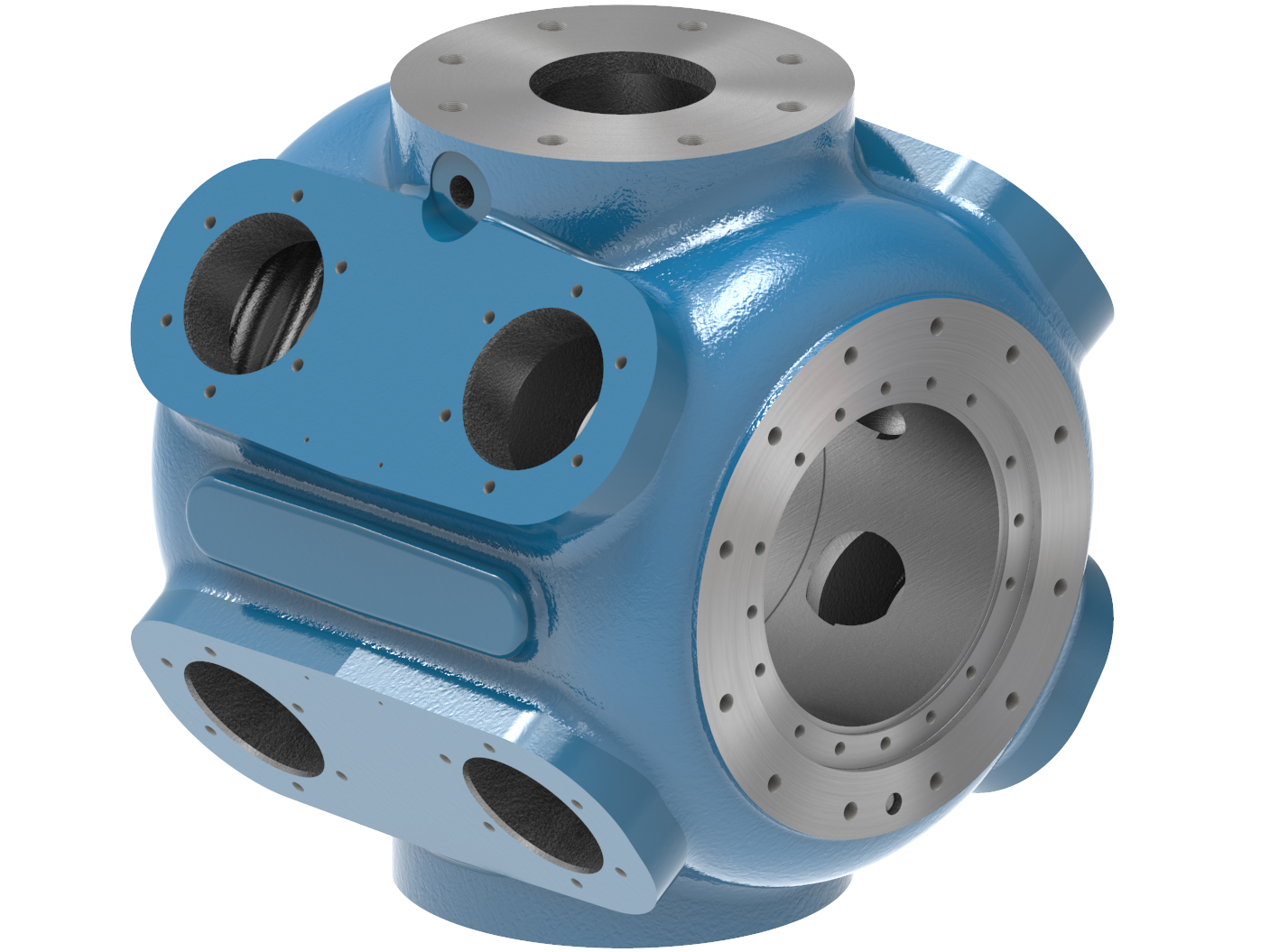

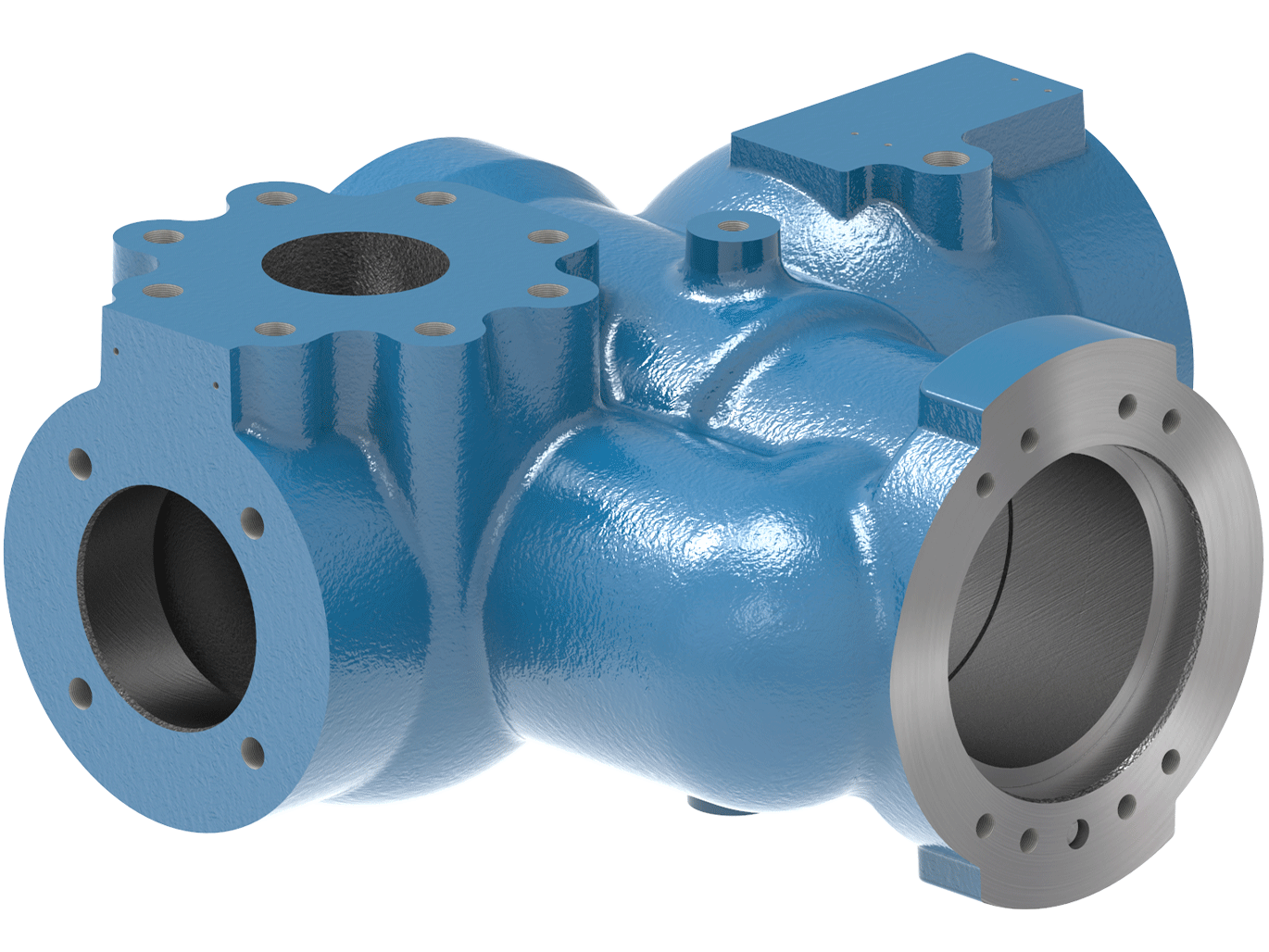

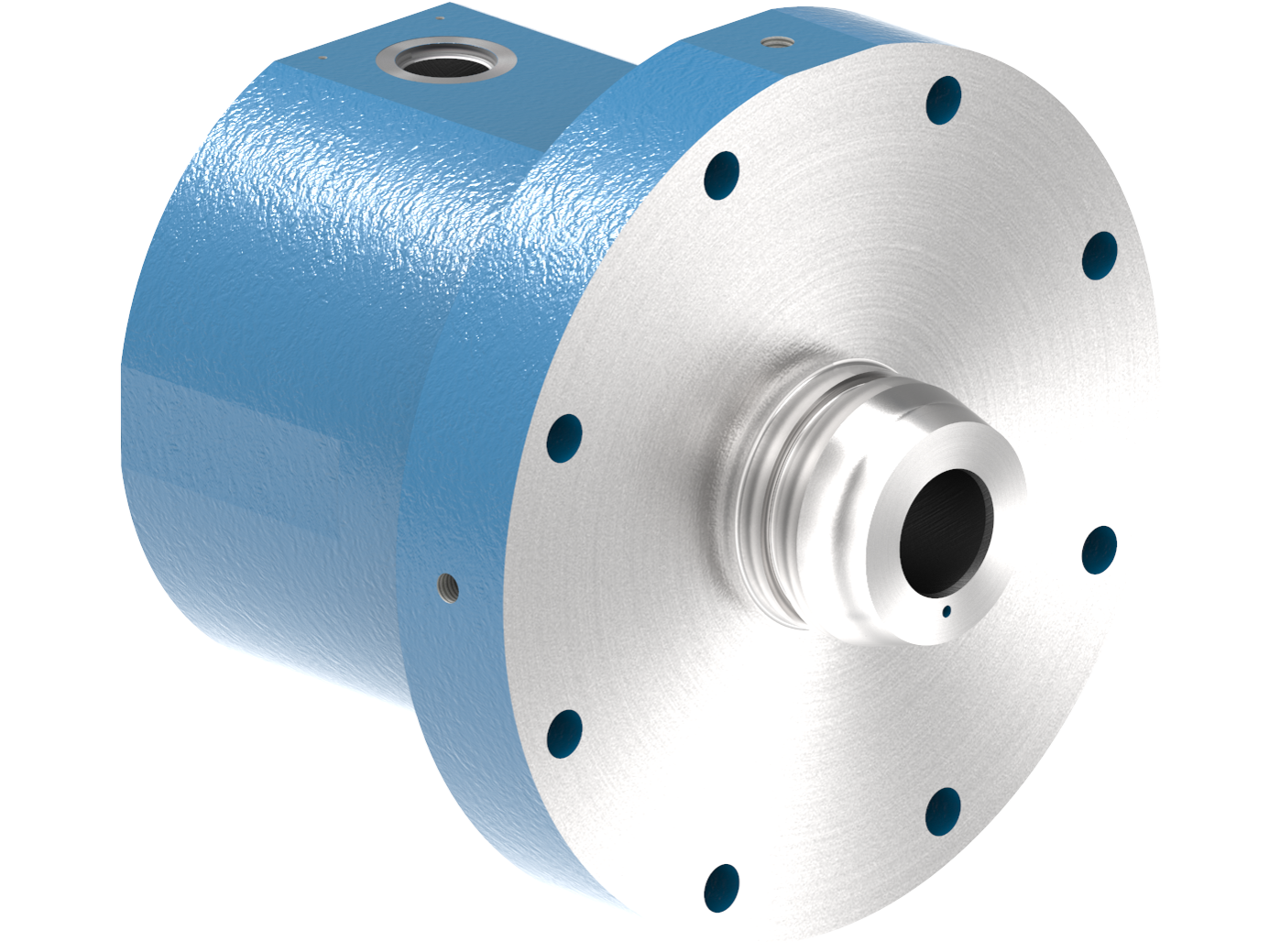

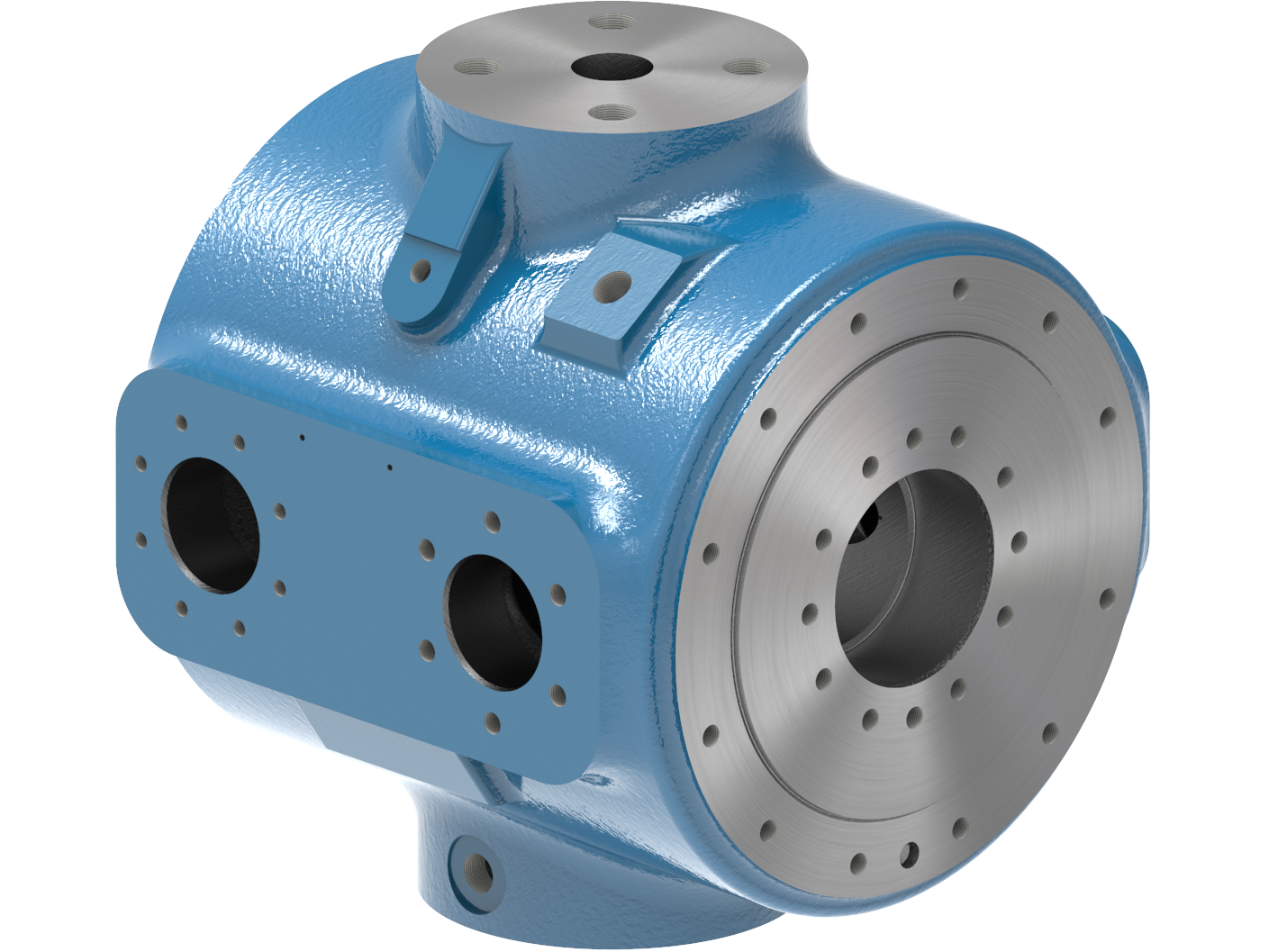

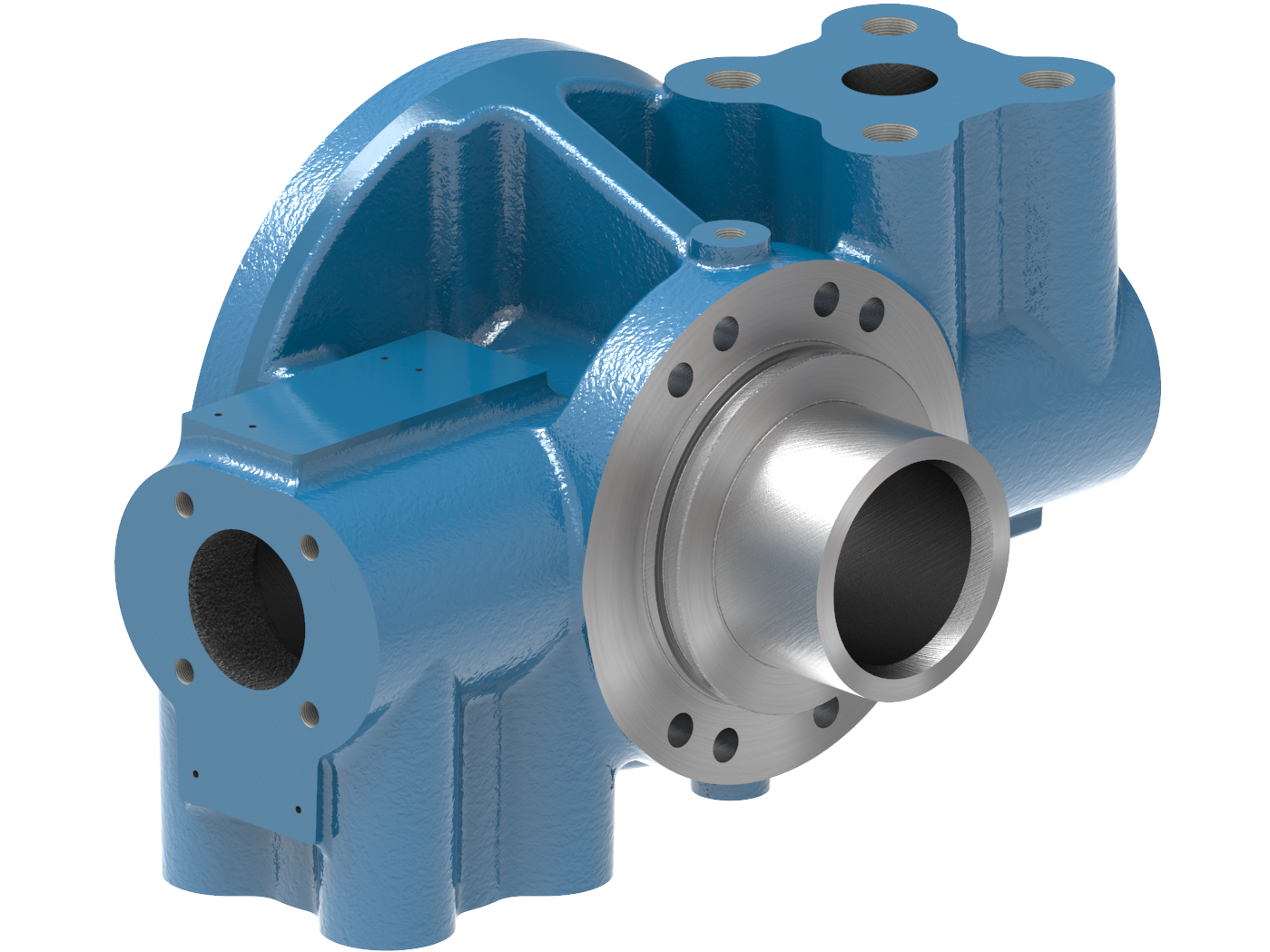

Инновационные цилиндры



Компания Ariel производит универсальные цилиндры, которые можно использовать для широкого диапазона давления без ухудшения их характеристик за счет применения клапанов, сочетающих высокую надежность и отличные рабочие характеристики. Для каждого типоразмера станины компрессора линейка цилиндров компании Ariel позволяет полностью использовать мощность и нагрузку на шток. Цилиндры можно комбинировать в сотнях различных конфигураций, чтобы обеспечить точные требуемые значения расхода и давления газа.

Программа подбора компрессоров Ariel 7 используется инженерами компании Ariel и для моделирования и проектирования конфигураций компрессоров для конкретных сфер применения. При этом доступны любые конструкции цилиндров, как прошлые, так и настоящие, которые можно использовать в качестве запасных частей для имеющихся компрессоров.
