Компрессоры JGM/JGP






Линейка малой мощности



JGM/JGP

Модели JGM и JGP компании Ariel заслужили репутацию экономичных компрессоров, прекрасно подходящих для промыслового сбора газа, газлифта и сжатого природного газа (КПГ). Агрегаты этого семейства подходят для работы в тандеме с высокоскоростными двигателями.

Компрессоры JGM и JGP с мощностью на валу до 170 л.с. отвечают самым разнообразным условиям всасывания и нагнетания промыслового газа при небольших габаритах. Модели JGM и JGP, использующие до 4 ступеней сжатия благодаря широкому выбору цилиндров, обеспечивают универсальные возможности в своем диапазоне мощности.

  JGM JGP

Номинальная мощность(кВт)

63

63

Ход поршня (мм)

89

76

Максимальная частота вращения, об/мин

1,500

1,800

Скорость поршня

4.5

4.6

Диаметра штока (мм)

29

29

Суммарная нагрузка на шток (кН)

53

53

Нагрузка на шток при растяжении (кН)

27

27

Нагрузка на шток при сжатии (кН)

31

31

Средняя масса (кг)

635

635

Максимальная длина (мм)

940

940

Номинальная ширина (мм)

1,575

1,575

Высота оси коленчатого вала (мм)

235

235

  JGM JGP

Номинальная мощность(кВТ)

127

127

Ход поршня (мм)

89

76

Максимальная частота вращения, об/мин

1,500

1,800

Скорость поршня

4.5

4.6

Диаметра штока (мм)

29

29

Суммарная нагрузка на шток (кН)

53

53

Нагрузка на шток при растяжении (кН)

27

27

Нагрузка на шток при сжатии (кН)

31

31

Средняя масса (кг)

998

998

Максимальная длина (мм)

864

864

Номинальная ширина (мм)

2,108

2,108

Высота оси коленчатого вала (мм)

235

235




Характеристики продукции

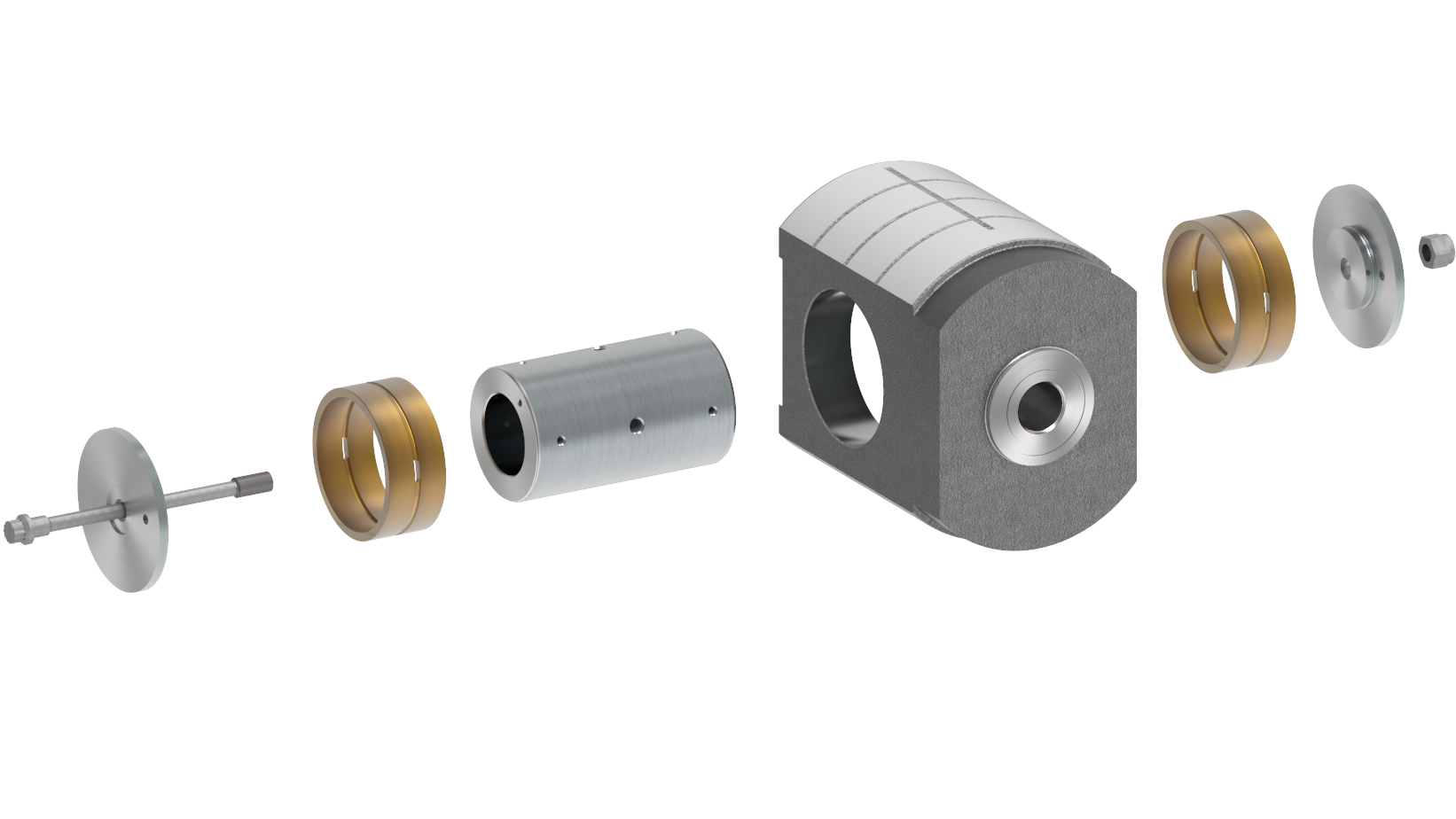

Надежные крейцкопфы



Цельные долговечные крейцкопфы Ariel со шлифованными пальцами из закаленной стали и с принудительной подачей смазки под давлением на верхние и нижние поверхности скольжения для минимального износа.

Универсальные разгрузочные устройства



Для большинства цилиндров компания Ariel предоставляет ручные регуляторы производительности переменного объема (РППО). В некоторых исполнениях доступны пневматические разгрузочные устройства всасывающего клапана.

Высокоэффективные масляные фильтры



В компрессорах JGM/JGP компании Ariel используются высокоэффективные навинчиваемые масляные фильтры с номинальным значением фильтрации 5 микрон и абсолютным значением 17 микрон.




Материалы

  • Картер из серого чугуна: коленчатый вал из кованой стали, направляющая крейцкопфа из серого чугуна, триметаллический коренной подшипник
  • Крейцкопф из серого чугуна: палец крейцкопфа из легированной стали
  • Шатун из ковкого металла: бронзовая втулка пальца крейцкопфа, триметаллический шатунный подшипник, болты класса прочности 8

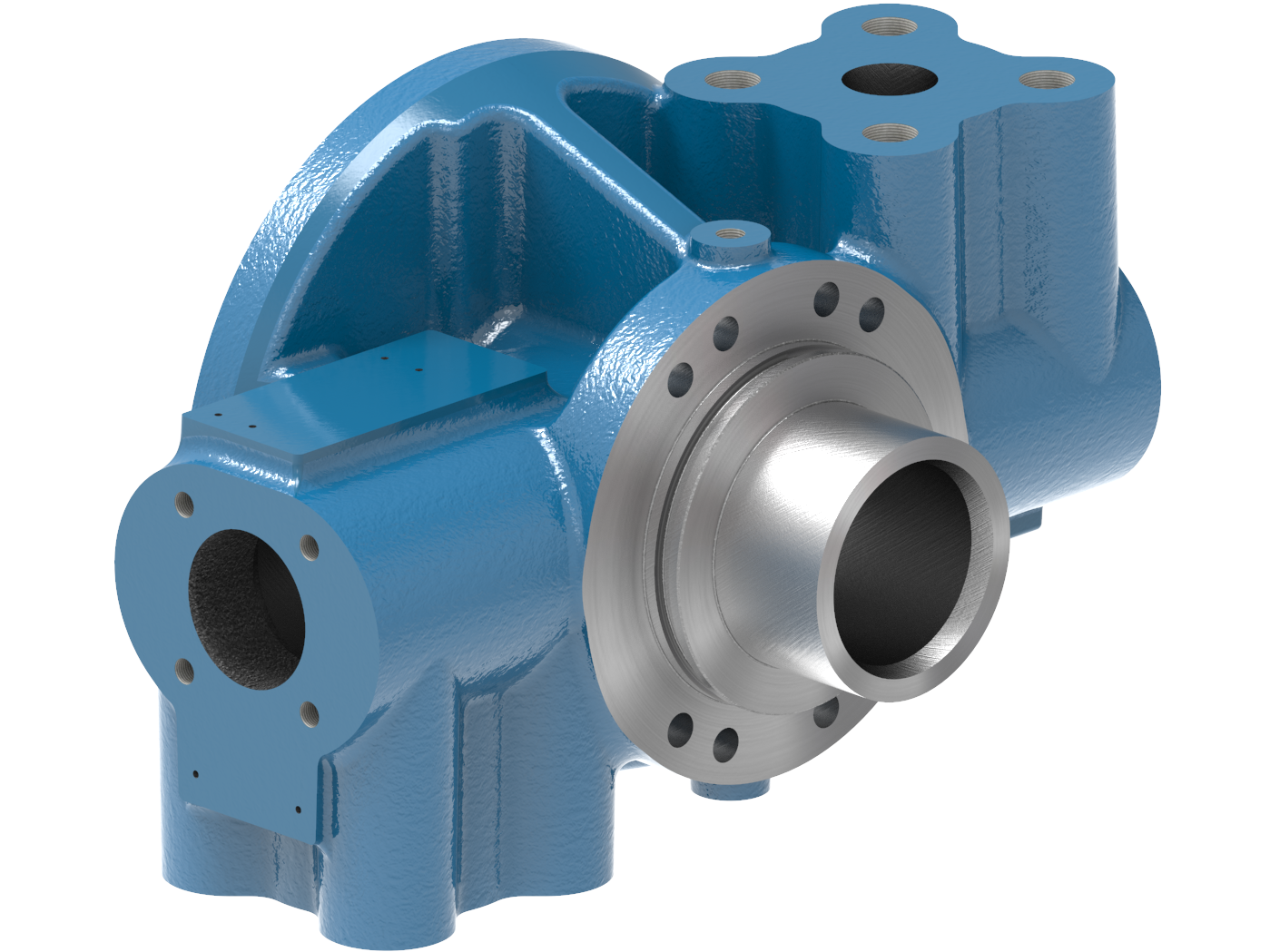

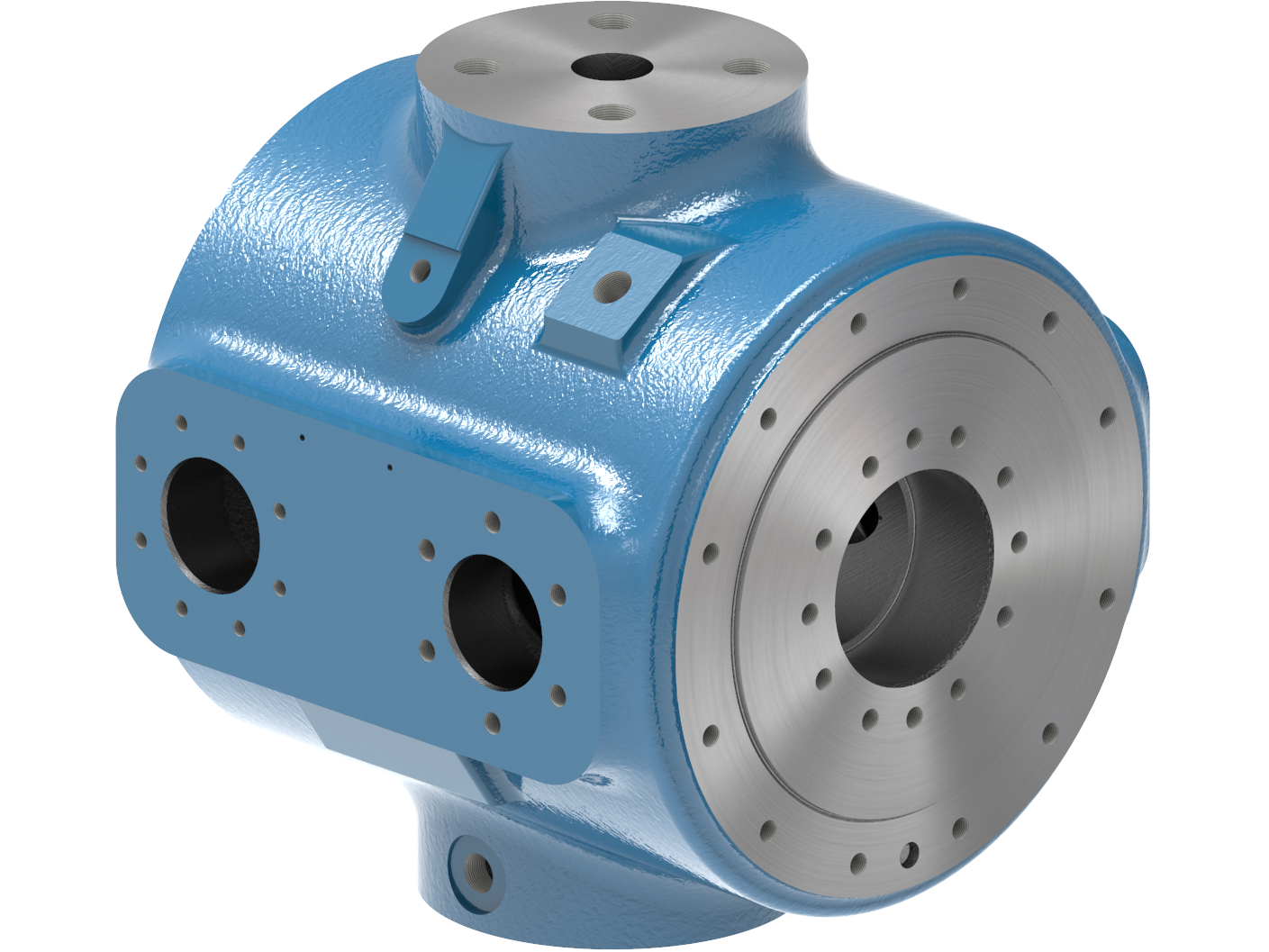

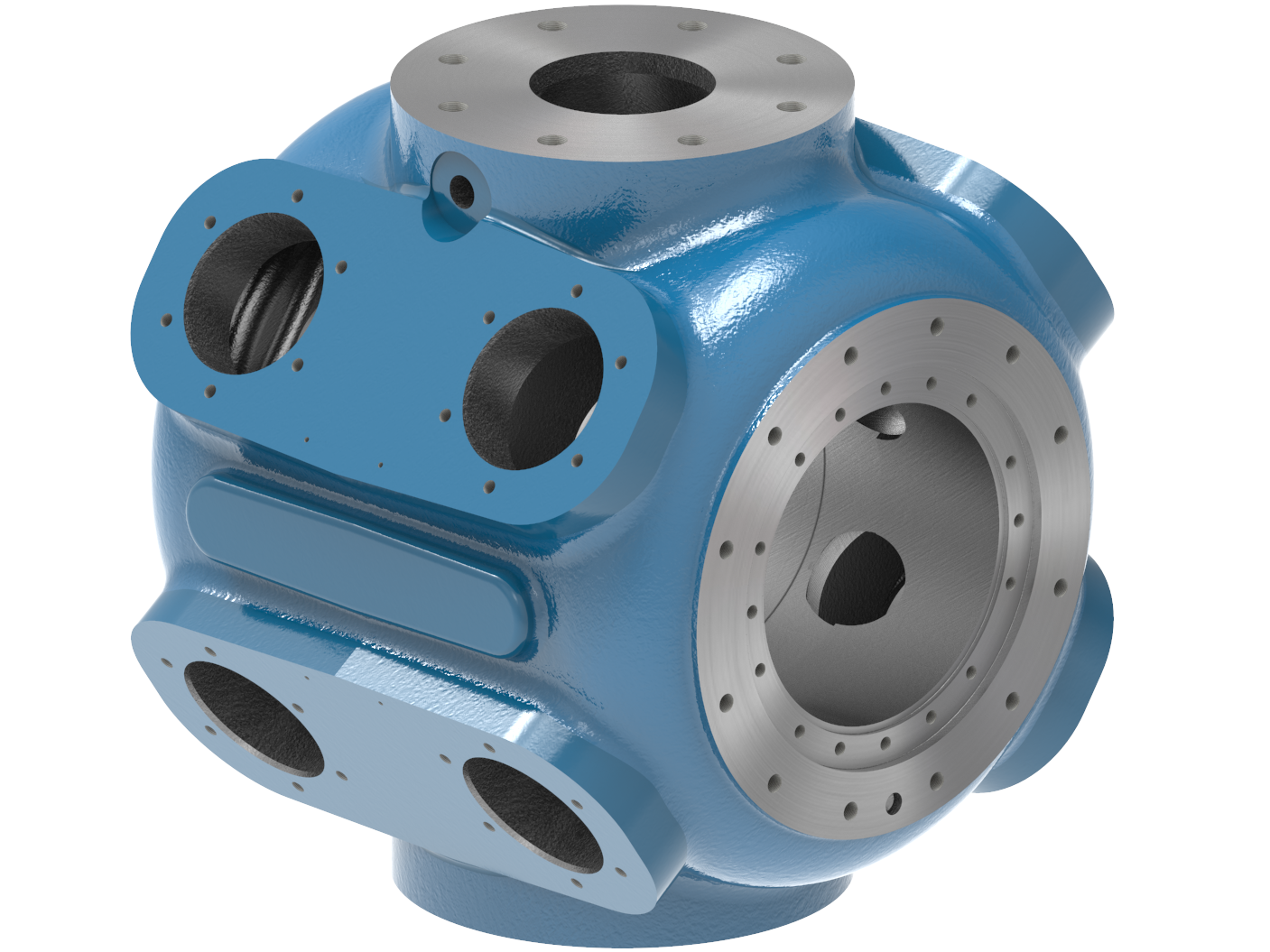

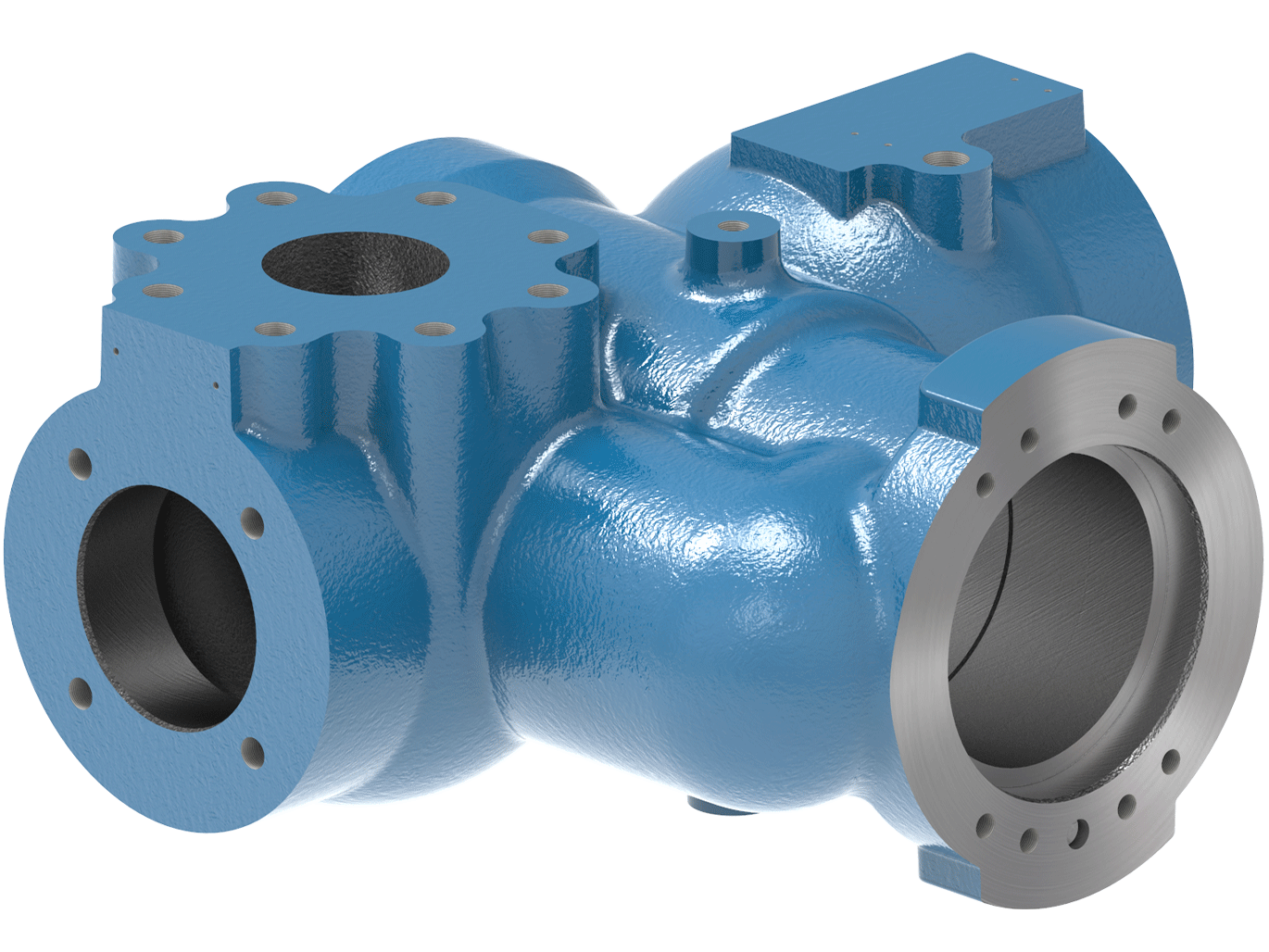

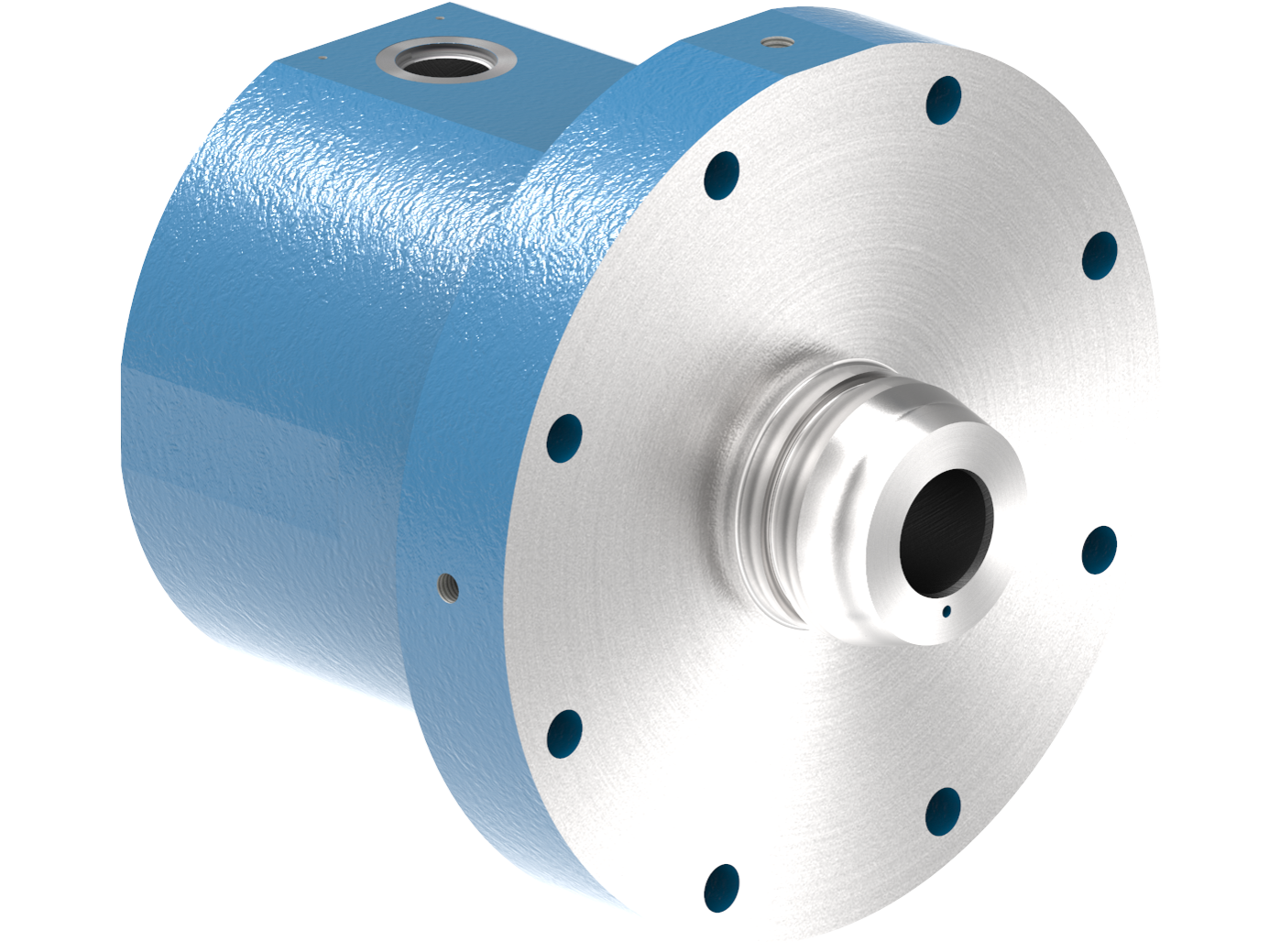

Инновационные цилиндры



Компания Ariel производит универсальные цилиндры, которые можно использовать для широкого диапазона давления без ухудшения их характеристик за счет применения клапанов, сочетающих высокую надежность и отличные рабочие характеристики. Для каждого типоразмера станины компрессора линейка цилиндров компании Ariel позволяет полностью использовать мощность и нагрузку на шток. Цилиндры можно комбинировать в сотнях различных конфигураций, чтобы обеспечить точные требуемые значения расхода и давления газа.

Программа подбора компрессоров Ariel 7 используется инженерами компании Ariel и для моделирования и проектирования конфигураций компрессоров для конкретных сфер применения. При этом доступны любые конструкции цилиндров, как прошлые, так и настоящие, которые можно использовать в качестве запасных частей для имеющихся компрессоров.
