Компрессоры JGJ






Средняя мощность



JGJ

Компрессоры JGJ компании Ariel относятся к среднескоростным поршневым компрессорам Ariel и отлично подходят для промыслового сбора газа из среднедебетных скважин. Компрессоры JGJ эффективны в сфере дожима топливного газа и часто работают в паре как с электродвигателями, так и с ДВС на природном газе.

Высокоскоростные компрессоры JGJ с коротким ходом поршня обеспечивают значительную мощность. Компрессор JGJ, обеспечивающий большую нагрузку на шток при относительно небольшом размере, стал основным агрегатом на рынке дожима топливного газа благодаря своей заслуженной надежности.

  JGJ

Номинальная мощность(кВт)

462

Ход поршня (мм)

89

Максимальная частота вращения, об/мин

1,800

Скорость поршня

5.3

Диаметра штока (мм)

38

Суммарная нагрузка на шток (кН)

187

Нагрузка на шток при растяжении (кН)

93

Нагрузка на шток при сжатии (кН)

102

Средняя масса (кг)

2,177

Максимальная длина (мм)

1,041

Номинальная ширина (мм)

2,642

Высота оси коленчатого вала (мм)

305

  JGJ

Номинальная мощность(кВТ)

925

Ход поршня (мм)

89

Максимальная частота вращения, об/мин

1,800

Скорость поршня

5.3

Диаметра штока (мм)

38

Суммарная нагрузка на шток (кН)

187

Нагрузка на шток при растяжении (кН)

93

Нагрузка на шток при сжатии (кН)

102

Средняя масса (кг)

4,354

Максимальная длина (мм)

1,981

Номинальная ширина (мм)

2,642

Высота оси коленчатого вала (мм)

305

  JGJ

Номинальная мощность(кВТ)

1,387

Ход поршня (мм)

89

Максимальная частота вращения, об/мин

1,800

Скорость поршня

5.3

Диаметра штока (мм)

38

Суммарная нагрузка на шток (кН)

187

Нагрузка на шток при растяжении (кН)

93

Нагрузка на шток при сжатии (кН)

102

Средняя масса (кг)

6,532

Максимальная длина (мм)

2,743

Номинальная ширина (мм)

2,642

Высота оси коленчатого вала (мм)

305




Характеристики продукции



Эффективные клапаны



Клапаны пластинчатого типа эффективно работают на высоких скоростях благодаря использованию неметаллических пластин. Выбор клапанов осуществляется в соответствии с установленными требованиями для низкоскоростных клапанов.

Высокоточные вкладыши подшипников



Каждый компрессор компании Ariel оснащается прецизионно обработанными триметаллическими коренными и шатунными подшипниками.

Прочные шатуны



В компрессорах JGJ используются изготовленные из кованой стали высокопрочные шатуны с четырьмя болтами и двутавровым профилем для тяжелых условий работы.




Материалы

  • Картер из серого чугуна: коленчатый вал из кованой стали, направляющая крейцкопфа из серого чугуна, триметаллический коренной подшипник

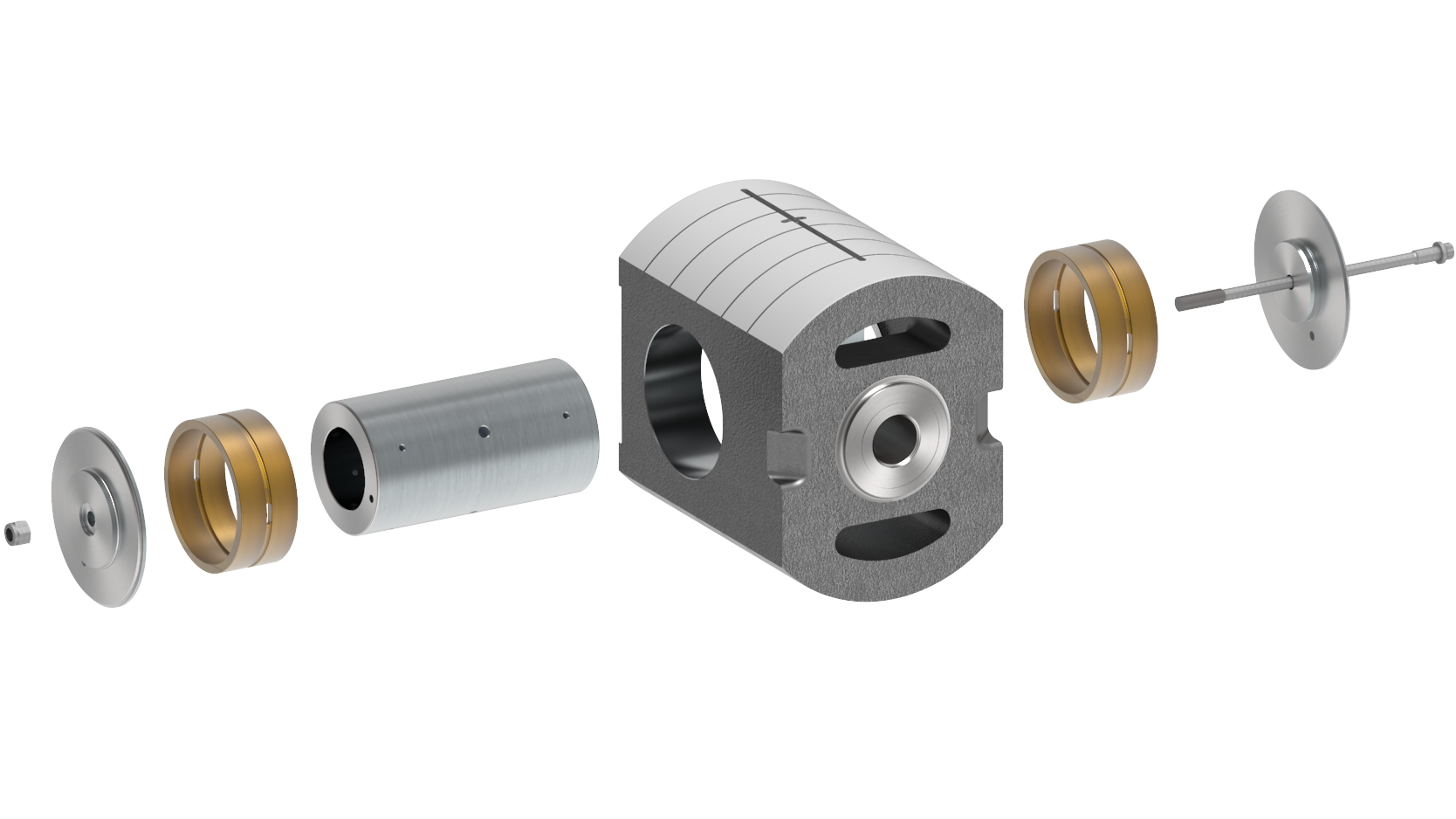

  • Крейцкопф из ковкого чугуна: палец крейцкопфа из легированной стали
  • Шатун из кованой стали: бронзовая втулка пальца крейцкопфа, триметаллический шатунный подшипник, болты класса прочности 8

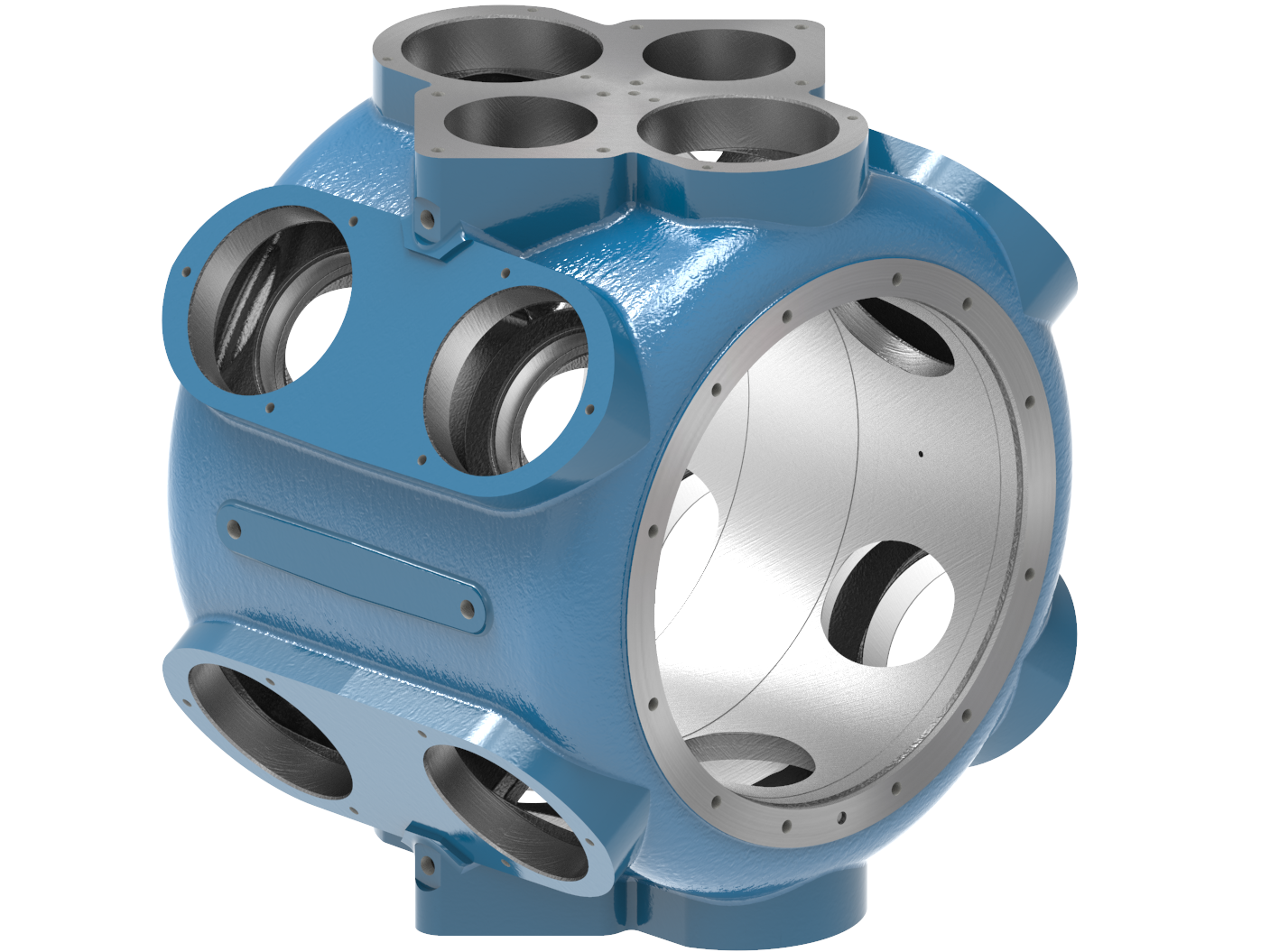

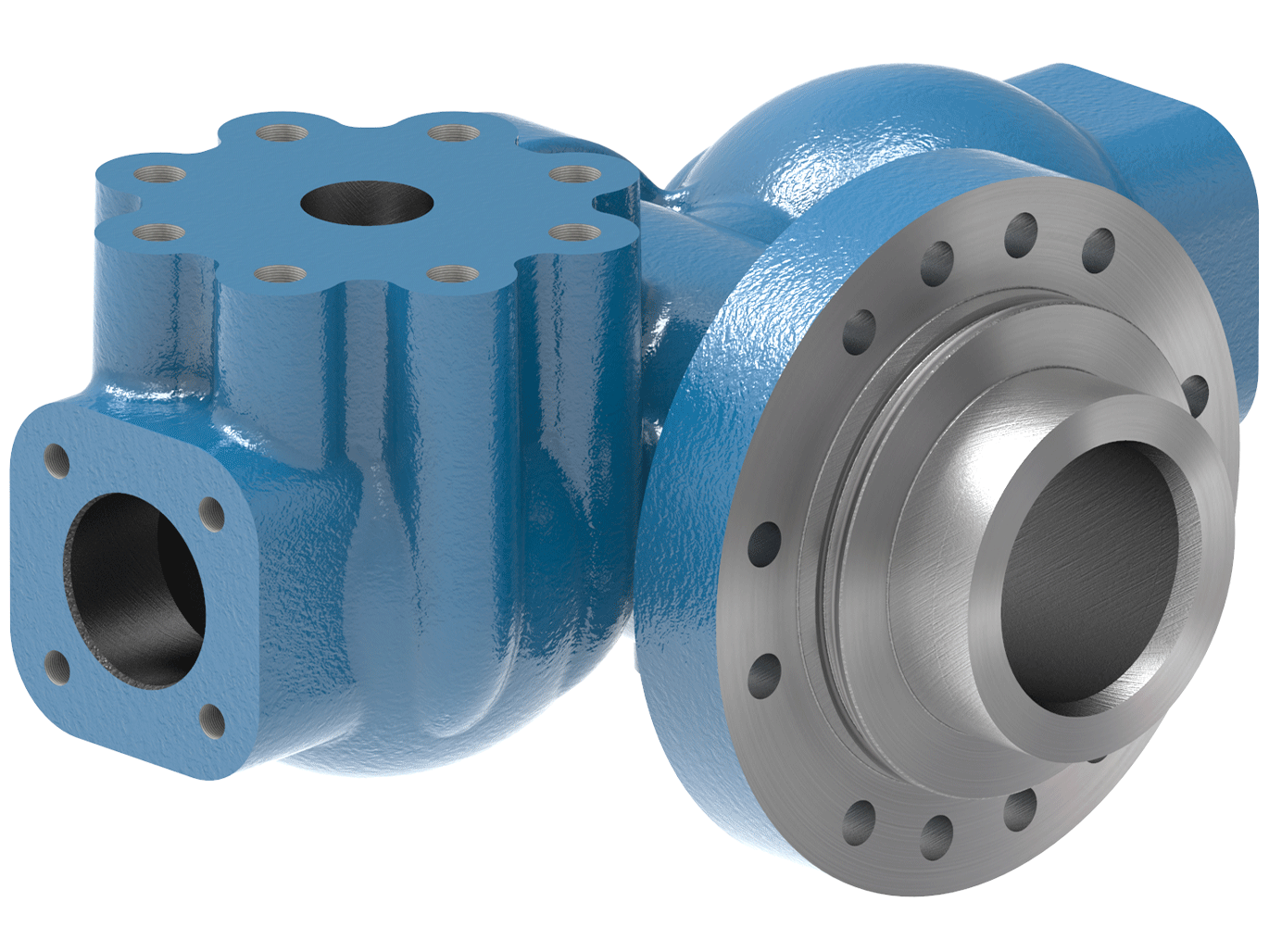

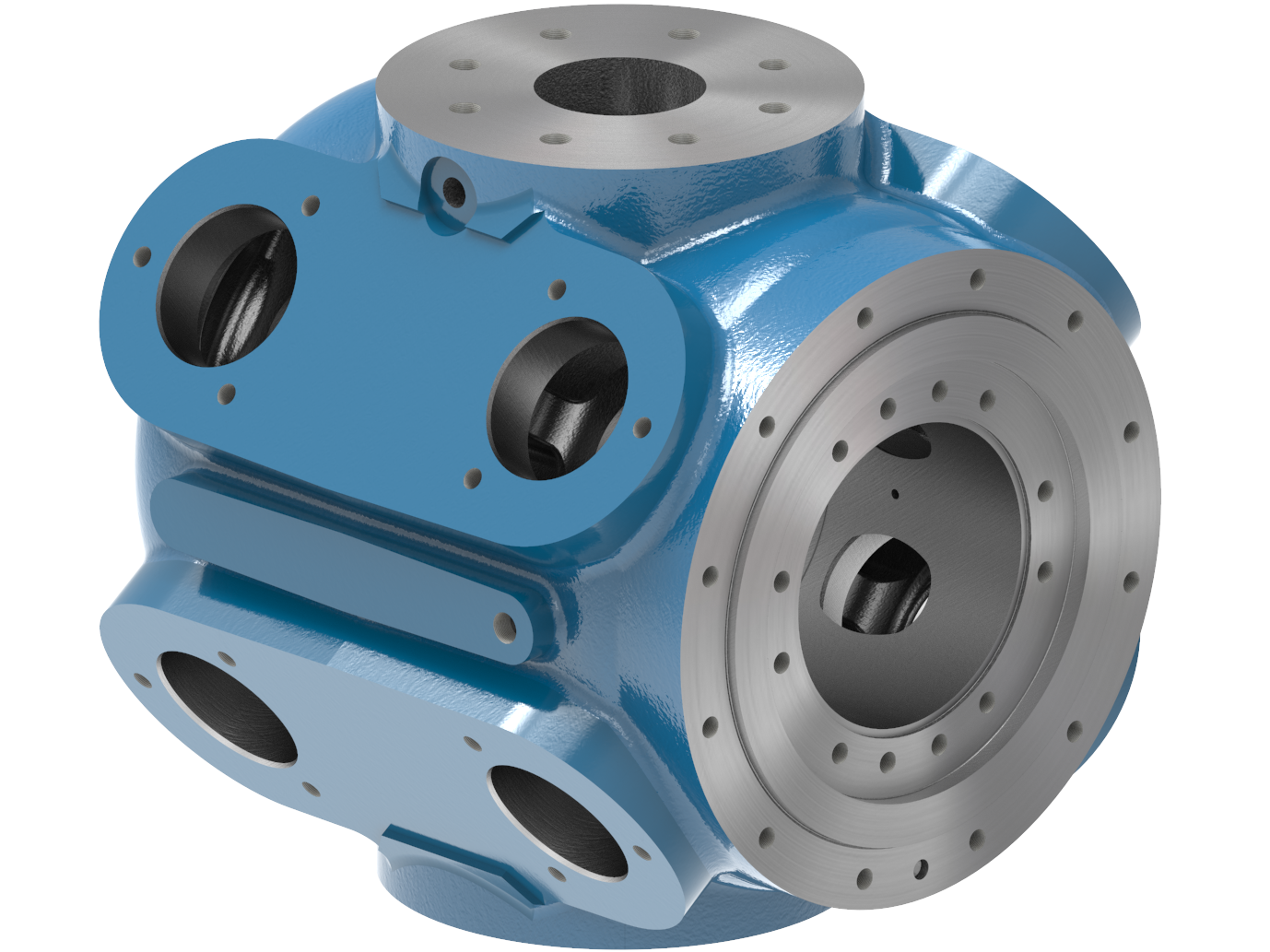

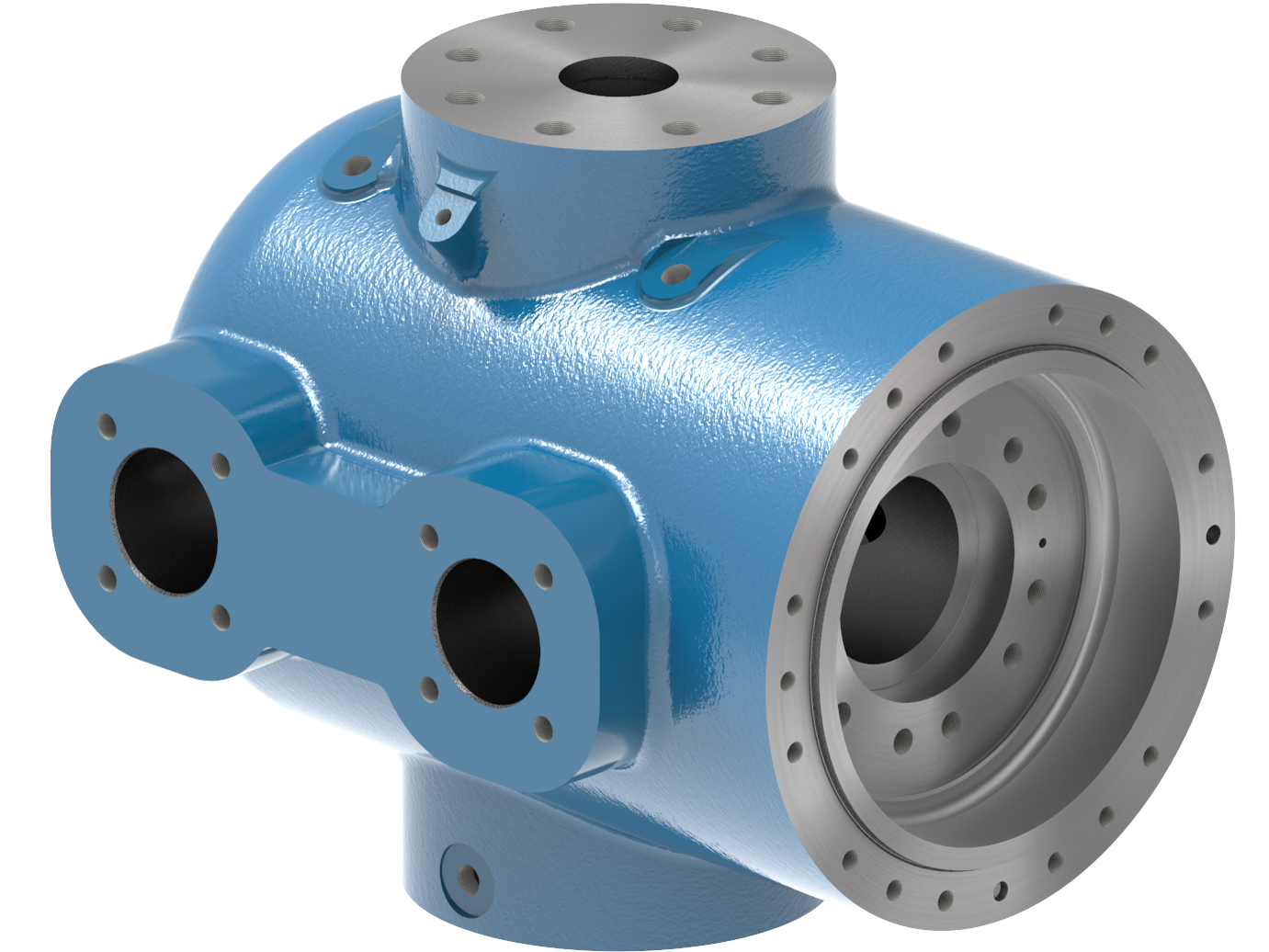

Инновационные цилиндры



Компания Ariel производит универсальные цилиндры, которые можно использовать для широкого диапазона давления без ухудшения их характеристик за счет применения клапанов, сочетающих высокую надежность и отличные рабочие характеристики. Для каждого типоразмера станины компрессора линейка цилиндров компании Ariel позволяет полностью использовать мощность и нагрузку на шток. Цилиндры можно комбинировать в сотнях различных конфигураций, чтобы обеспечить точные требуемые значения расхода и давления газа.

Программа подбора компрессоров Ariel 7 используется инженерами компании Ariel и для моделирования и проектирования конфигураций компрессоров для конкретных сфер применения. При этом доступны любые конструкции цилиндров, как прошлые, так и настоящие, которые можно использовать в качестве запасных частей для имеющихся компрессоров.
