Компрессоры JG/JGA






Линейка малой мощности



JG/JGA

Компрессоры серии JG и JGA относятся к среднеразмерным поршневым компрессорам Ariel, которые применяются в областях промыслового сбора газа, дожима топливного газа, бурения и АГНКС.

Представив в 1966 году модель JG, компания Ariel вышла на внутренний рынок поршневых компрессоров. Первыми 150 произведенными компрессорами стали модели JG/2 и JG/4, которые и сегодня являются самыми малыми компрессорами Ariel в четырехрядной конфигурации. Модель JGA обеспечивает современные возможности газлифта по мере увеличения объема сланцевых разработок.

  JG JGA

Номинальная мощность(кВт)

188

209

Ход поршня (мм)

89

76

Максимальная частота вращения, об/мин

1,500

1,800

Скорость поршня

4.5

4.6

Диаметра штока (мм)

29

29

Суммарная нагрузка на шток (кН)

80

89

Нагрузка на шток при растяжении (кН)

40

44

Нагрузка на шток при сжатии (кН)

44

49

Средняя масса (кг)

998

998

Максимальная длина (мм)

864

864

Номинальная ширина (мм)

2,032

2,032

Высота оси коленчатого вала (мм)

260

260

  JG JGA

Номинальная мощность(кВТ)

376

418

Ход поршня (мм)

89

76

Максимальная частота вращения, об/мин

1,500

1,800

Скорость поршня

4.5

4.6

Диаметра штока (мм)

29

29

Суммарная нагрузка на шток (кН)

80

89

Нагрузка на шток при растяжении (кН)

40

44

Нагрузка на шток при сжатии (кН)

44

49

Средняя масса (кг)

1,905

1,905

Максимальная длина (мм)

1,473

1,473

Номинальная ширина (мм)

2,032

2,032

Высота оси коленчатого вала (мм)

260

260

  JGA

Номинальная мощность(кВТ)

626

Ход поршня (мм)

76

Максимальная частота вращения, об/мин

1,800

Скорость поршня

4.6

Диаметра штока (мм)

29

Суммарная нагрузка на шток (кН)

89

Нагрузка на шток при растяжении (кН)

44

Нагрузка на шток при сжатии (кН)

49

Средняя масса (кг)

3,447

Максимальная длина (мм)

2,184

Номинальная ширина (мм)

2,032

Высота оси коленчатого вала (мм)

260




Характеристики продукции



Надежный картер



Картеры компании Ariel разработаны для длительного срока службы и удобства доступа во время техобслуживания. Они выполнены из высокопрочного литейного чугуна с массивными ребрами и легкой съемной алюминиевой верхней крышкой.

Высокоэффективные масляные фильтры



В компрессорах JG/JGA компании Ariel используются высокоэффективные навинчиваемые масляные фильтры с номинальным значением фильтрации 5 микрон и абсолютным значением 17 микрон.

Надежные поршни и штоки



В компрессорах JG/JGA используются поршни из износостойкой стали или серого чугуна и полированные поршневые штоки из легированной стали. Для облегчения установки применяется накатанная резьба, которая на 1/4 дюйма меньше диаметра штока.




Материалы

  • Картер из серого чугуна: коленчатый вал из кованой стали, направляющая крейцкопфа из серого чугуна, триметаллический коренной подшипник

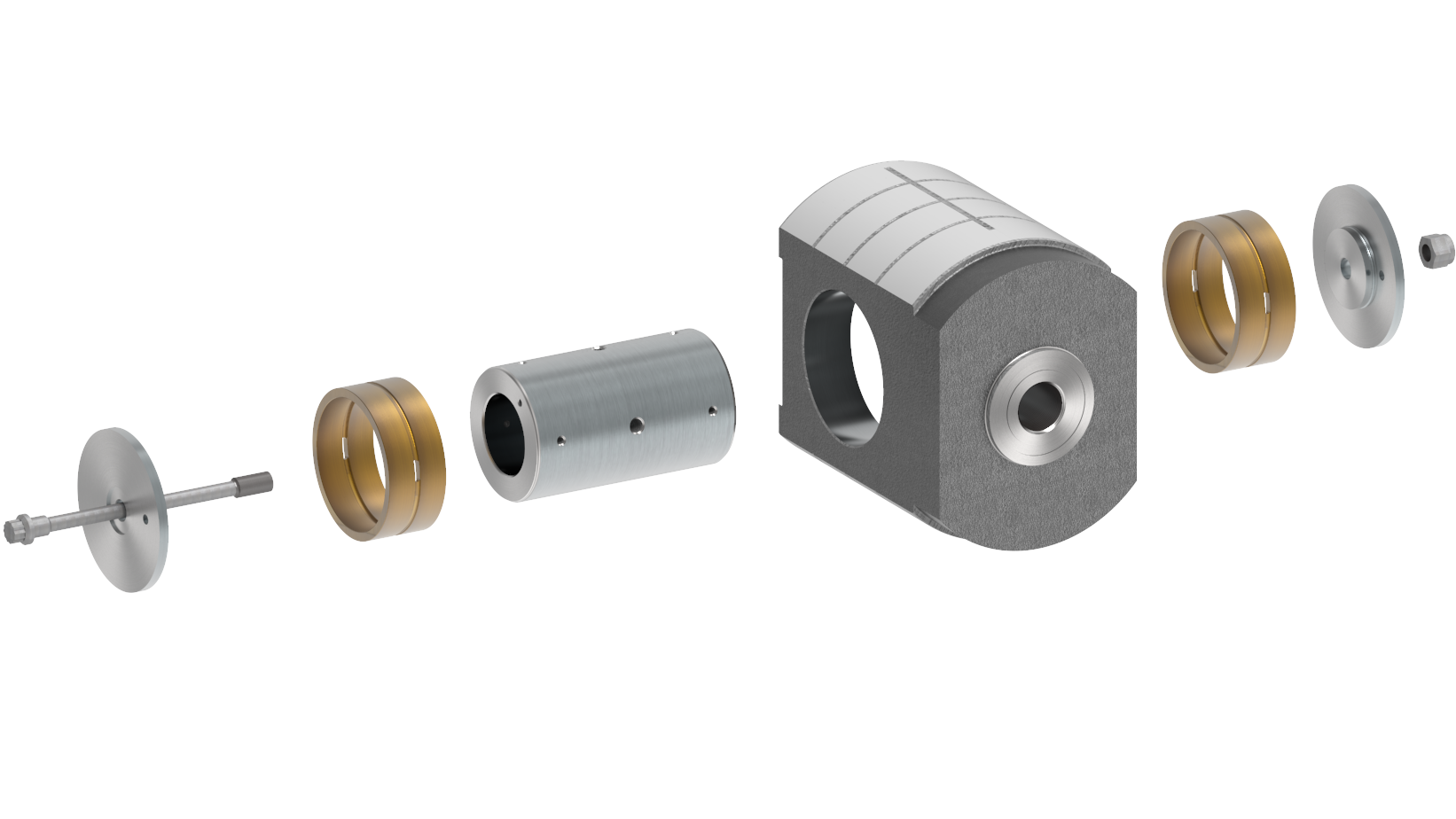

  • Крейцкопф из ковкого чугуна: палец крейцкопфа из легированной стали
  • Шатун из кованой стали: бронзовая втулка пальца крейцкопфа, триметаллический шатунный подшипник, болты класса прочности 8

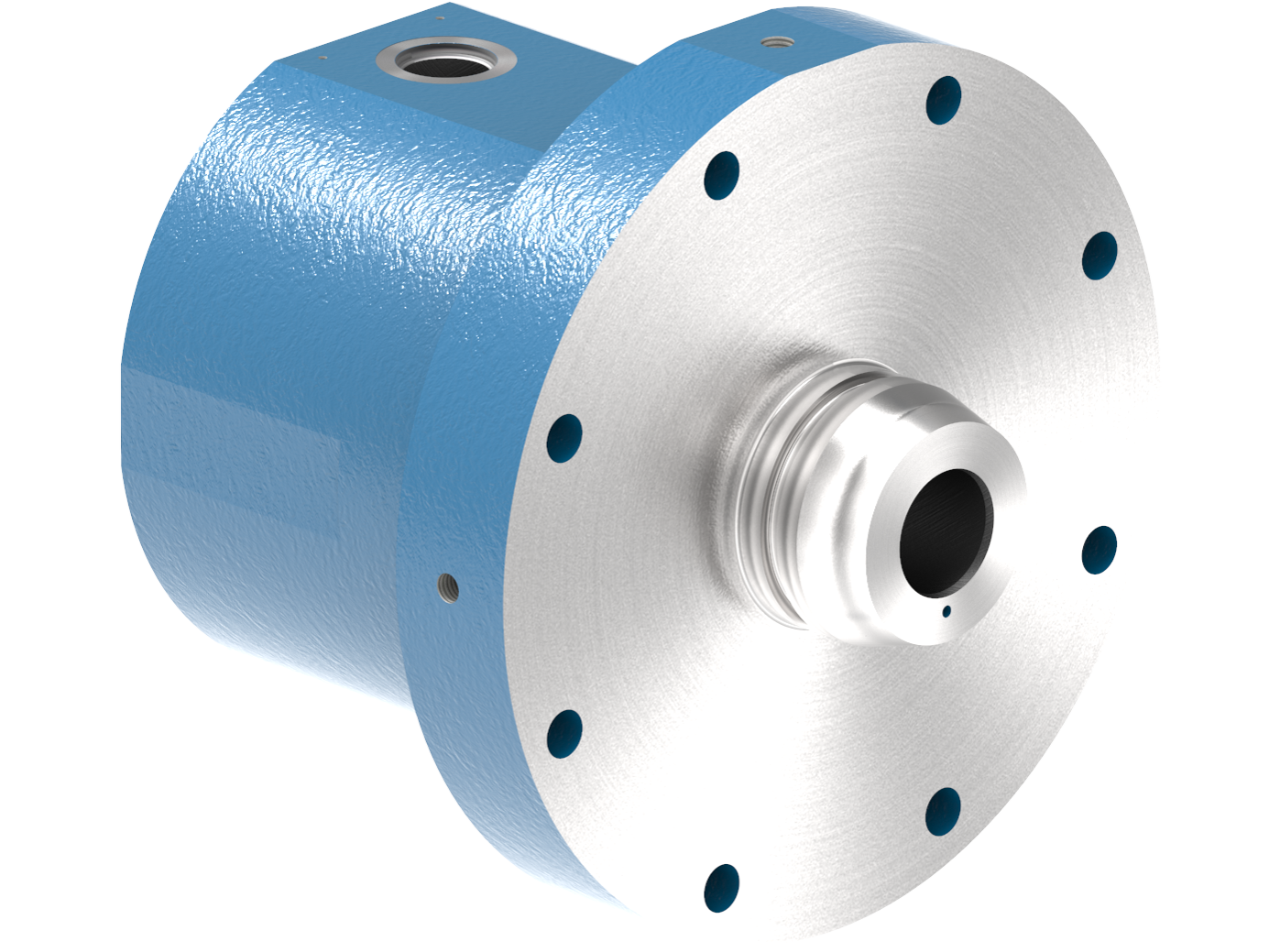

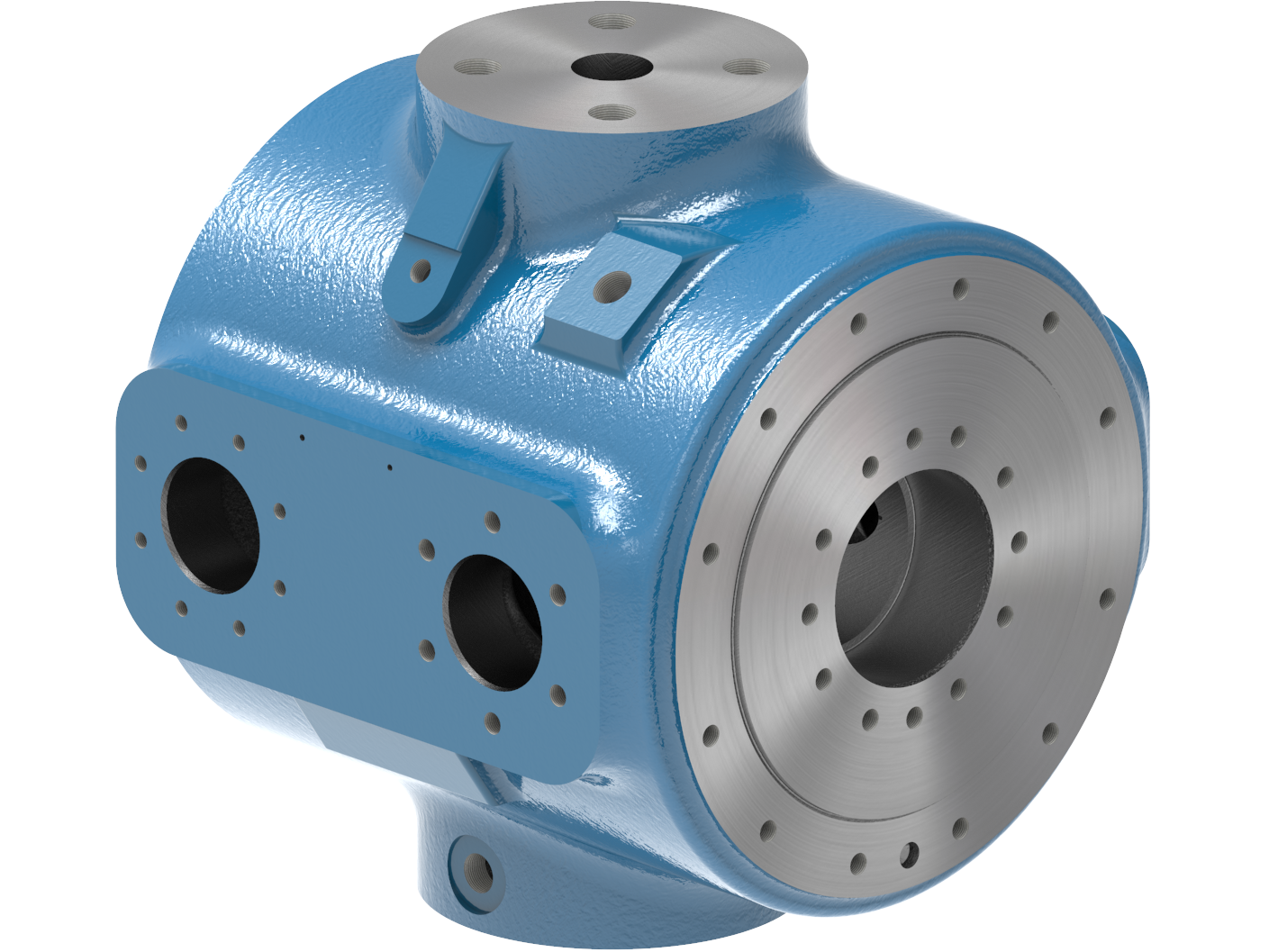

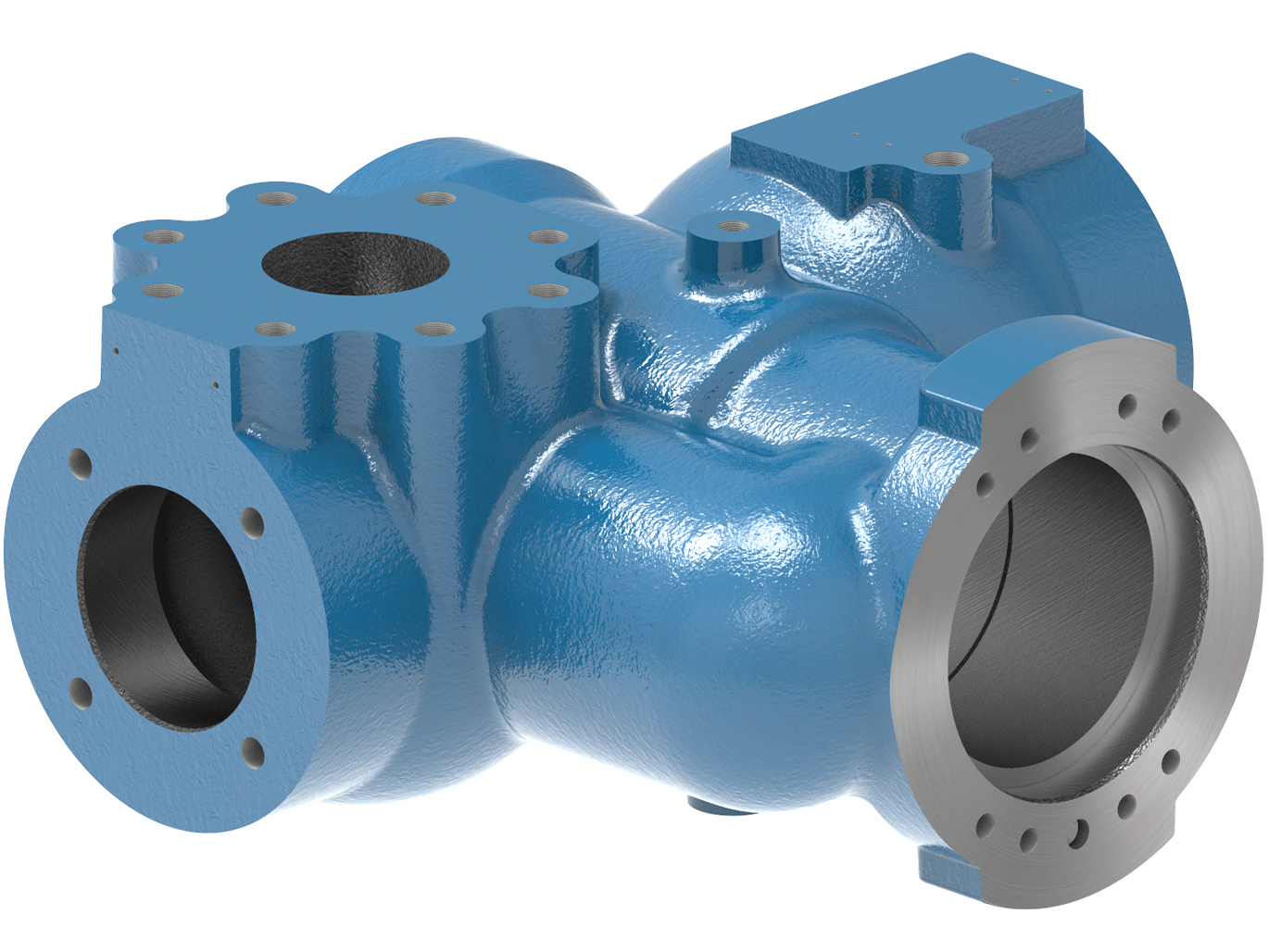

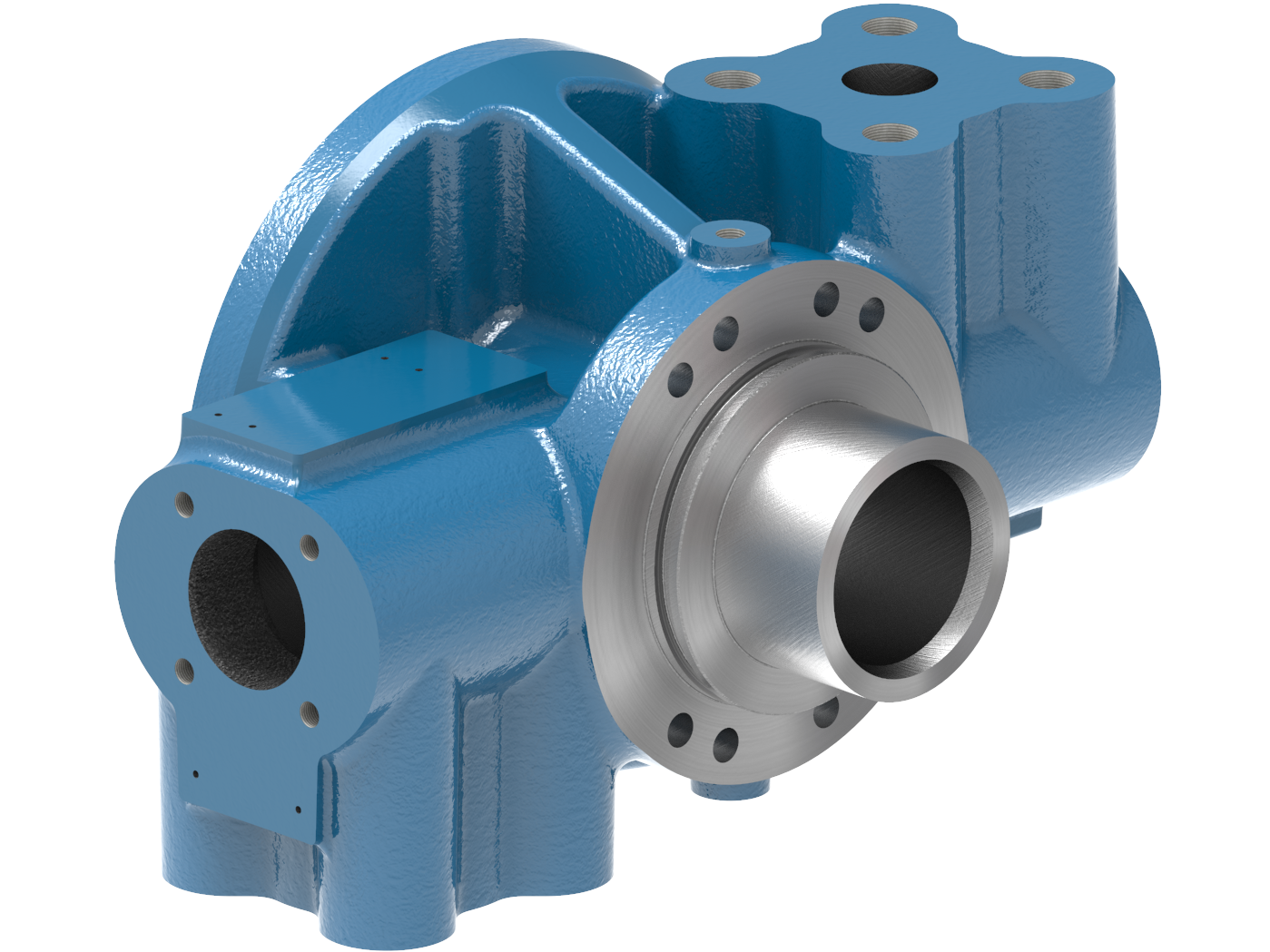

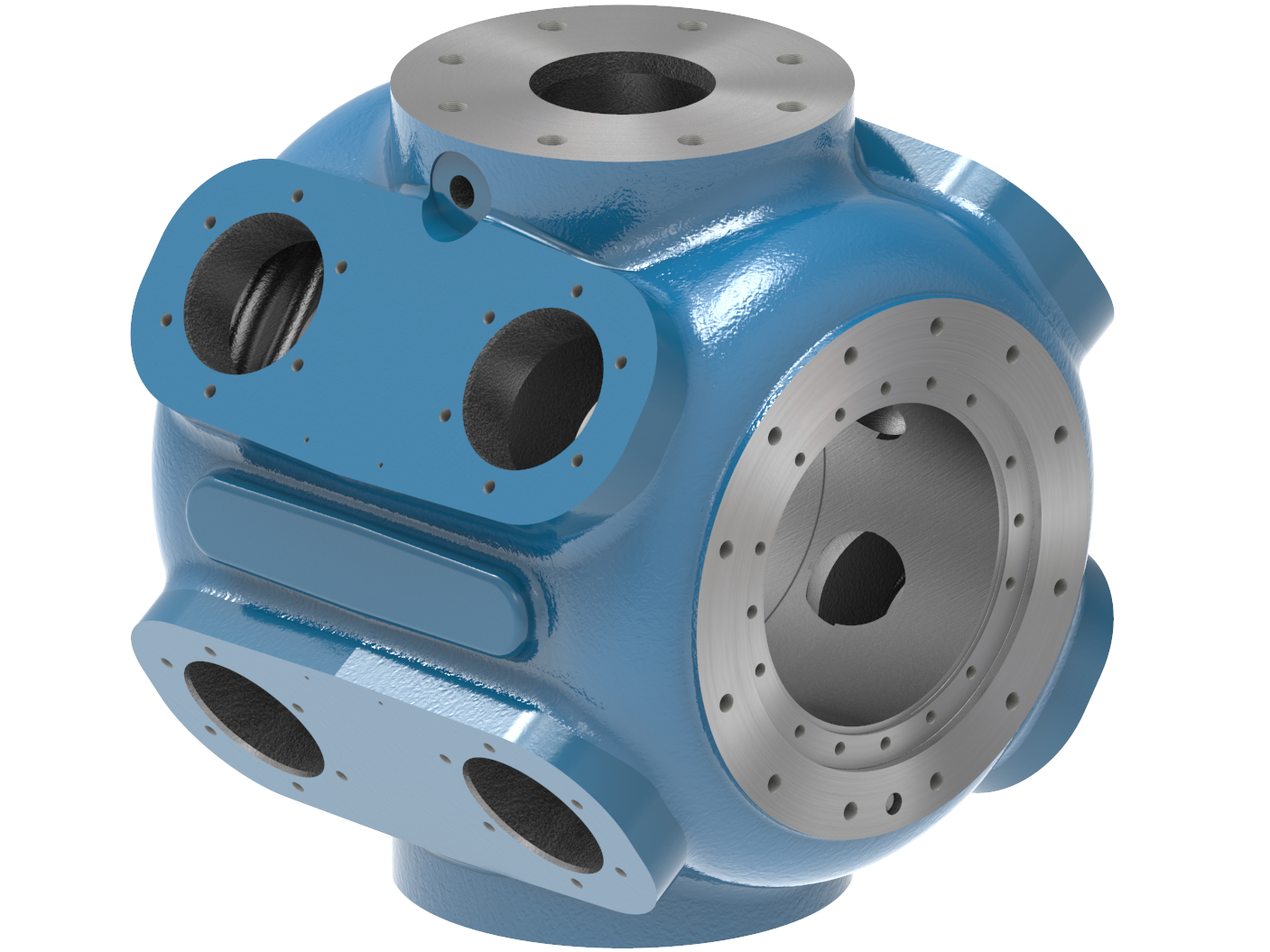

Инновационные цилиндры



Компания Ariel производит универсальные цилиндры, которые можно использовать для широкого диапазона давления без ухудшения их характеристик за счет применения клапанов, сочетающих высокую надежность и отличные рабочие характеристики. Для каждого типоразмера станины компрессора линейка цилиндров компании Ariel позволяет полностью использовать мощность и нагрузку на шток. Цилиндры можно комбинировать в сотнях различных конфигураций, чтобы обеспечить точные требуемые значения расхода и давления газа.

Программа подбора компрессоров Ariel 7 используется инженерами компании Ariel и для моделирования и проектирования конфигураций компрессоров для конкретных сфер применения. При этом доступны любые конструкции цилиндров, как прошлые, так и настоящие, которые можно использовать в качестве запасных частей для имеющихся компрессоров.
