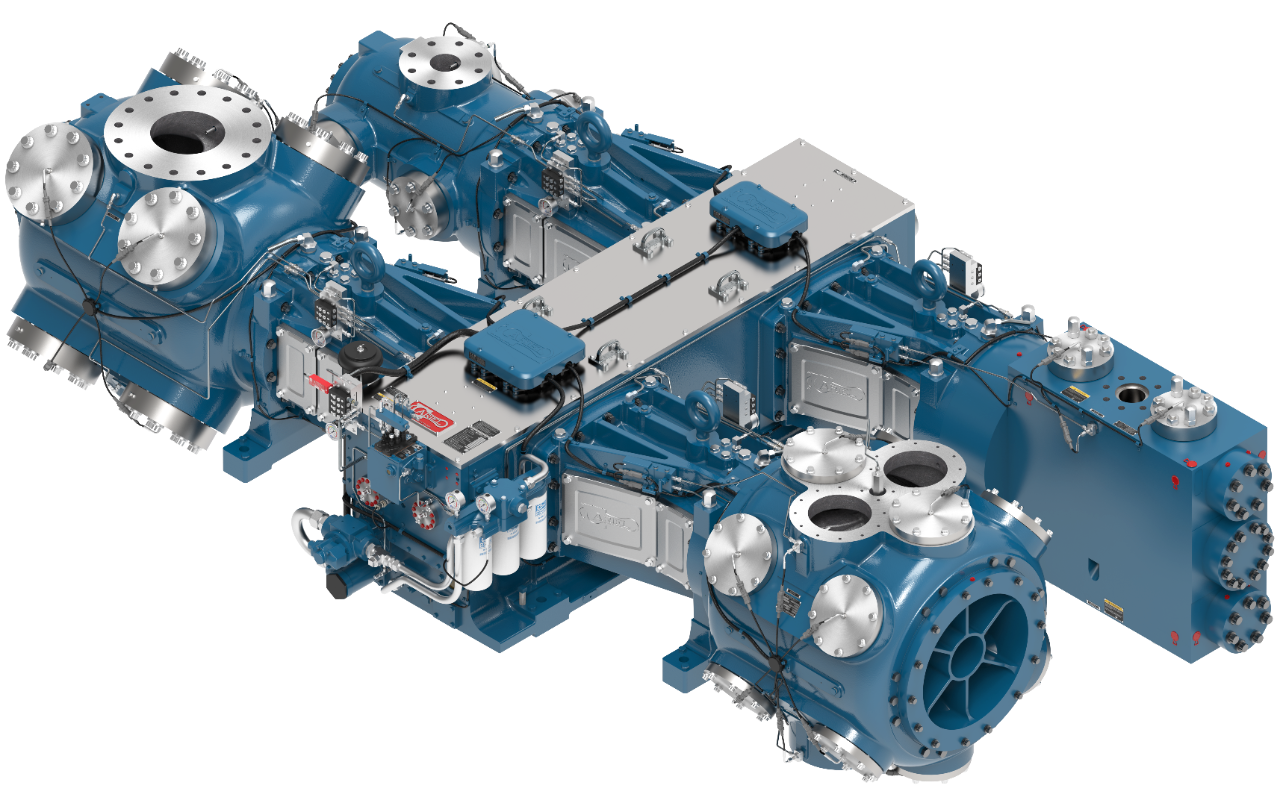

Система ASC используется для отслеживания основных рабочих параметров компрессора, предоставляя информацию о рабочих условиях и значениях, выходящих за пределы допусков. К ним относятся неисправности клапанов, нереверсированная нагрузка на палец крейцкопфа, крутильная вибрация со стороны вспомогательных механизмов.
Данная система включает следующие компоненты:
Установленное на заводе оборудование компании Ariel:
- Датчики давления технологического газа — по 2 на каждый цилиндр (для патрубков всасывания и нагнетания)
- Термометры сопротивления (RTD) для технологического газа, с одним элементом — не менее 2 на каждый цилиндр (для патрубков всасывания и нагнетания)*
- Термометры сопротивления (RTD) для крышек клапанов, с одним элементом — по 1 на каждую крышку клапана**
- Датчик скорости коленчатого вала со стороны вспомогательных механизмов
- Датчики давления масла — 1 до и 1 после масляного фильтра
- Термометр сопротивления (RTD) для измерения температуры масла, с одним элементом
- Датчики вибрации станины***
- Термометры сопротивления (RTD) для коренных подшипников коленчатого вала, с двумя элементами — в стандартной комплектации для компрессоров KBC:D:F и более крупных, опционально для компрессоров JG:A–JGC:D:F, недоступны для компрессоров JGM:P:N:Q
- Бесконтактные переключатели отсутствия потока смазки цилиндров
- Главный модуль — для всех компрессоров
- Распределенные модули — для 4- и 6-рядных компрессоров
- Готовые жгуты проводов между конечными устройствами и модулем (модулями)
- Готовый жгут проводов для подсоединения главного модуля к панели управления — доступны жгуты проводов длиной 20 футов (6 м) и 34 фута (10.3 м)
- *Цилиндры с двумя патрубками имеют 3 термометра сопротивления (RTD): 1 для патрубка всасывания и 2 для патрубка нагнетания
- **Не используются в тандемных цилиндрах с комбинированными клапанами
- ***1 датчик для всех 2- и 4-рядных компрессоров, 2 датчика для 6-рядных компрессоров
Дополнительное необходимое оборудование, монтируемое на щите:
- Дисплей/ЧМИ ASC
- Модуль M-Link
- Внутренний отводной жгут проводов щита
- Жгут проводов M-Link — стандартная длина жгута проводов составляет 12 футов (3.6 м). Доступны удлинители длиной 25 футов (7.6 м) и 50 футов (15.2 м)
ПРИМЕЧАНИЕ ДЛЯ ЗАКАЗЧИКОВ, ПЛАНИРУЮЩИХ ИСПОЛЬЗОВАТЬ ПАНЕЛЬ УПРАВЛЕНИЯ FW MURPHY: НЕ ВЫБИРАЙТЕ опцию ЧМИ ASC в программе подбора компрессоров Ariel при заказе. Сообщите в компанию FW Murphy о том, что планируется использование панели управления с компрессором, оснащенным системой ASC, и убедитесь, что указанное выше оборудование, монтируемое на щите, входит в состав узла панели.
ПРИМЕЧАНИЕ ДЛЯ ЗАКАЗЧИКОВ, ПЛАНИРУЮЩИХ ИСПОЛЬЗОВАТЬ ПАНЕЛЬ УПРАВЛЕНИЯ, ОТЛИЧНУЮ ОТ ПАНЕЛИ КОМПАНИИ FW MURPHY: при заказе выбирайте опцию ЧМИ ASC в программе подбора компрессоров Ariel. Уведомите производителя панели управления о том, что планируется использование панели управления с компрессором, оснащенным системой ASC, и убедитесь, что возможность установки указанного выше оборудования, монтируемого на щите, учтена в конструкции панели.
Веб-сайт и мобильное приложение AFM компании Ariel являются бесплатными инструментальными средствами для владельцев оборудования Ariel, чтобы они могли контролировать работу подключенного оборудования с системами ASC. Расходы на оплату услуг по передаче данных с панелей управления компании FW Murphy, необходимых для предоставления информации на веб-сайте и в мобильном приложении Ariel Fleet Manager (Диспетчер парка оборудования Ariel, AFM), несет владелец оборудования.
Предупреждение и/или останов:
- Давление технологического газа, всасывание и нагнетание — статическое низкое и высокое, динамическое низкое и высокое
- Температура технологического газа, всасывание и нагнетание — статическое низкое и высокое, динамическое низкое и высокое
- Давление масла циркуляционной системы — низкое и высокое
- Перепад давления на масляном фильтре
- Температура масла циркуляционной системы — низкое и высокое
- Температура коренного подшипника — высокая и разность в любой паре
- Вибрация станины — высокая
- Продолжительность цикла подачи лубрикаторного масла
- Утечка клапана — расчетная
- Нагрузка поршневого штока — расчетная
- Реверсивная нагрузка на палец крейцкопфа — расчетная
- Крутильная вибрация коленчатого вала
- Скорость коленчатого вала — низкая и высокая
- Охладитель технологического газа — большой перепад давления
Сигналы предупреждения и останова отправляются с главного модуля на контроллер рамы агрегата: либо Murphy Centurion внутри модуля, либо контроллер стороннего производителя на панели.
Результаты измерений и описания сигналов предупреждения/останова передаются по протоколу Modbus в контроллер рамы агрегата стороннего производителя
Уставки сигналов предупреждения и останова будут программироваться на уровнях по умолчанию для поставки и могут быть изменены с помощью ЧМИ/дисплея ASC.
Подходит для групп A, B, C, D класса 1 CSA, подразделение II T4
