Изменение расположения распределительного клапана
Изменение расположения распределительного клапана для моделей: JGM/2, JGP/2, JGN/2, JGQ/2, JG/2, JGA/2, JGR/2, JGJ/2
Ariel перемещает узлы распределительных клапанов на двухрядных компрессорах с диаметром поршневого штока 1,125 дюйма и 1,5 дюйма на верхнюю часть торцевой крышки стороны вспомогательных механизмов. На двух изображениях ниже показаны предыдущее и новое расположение распределительного клапана и манометра. Изменение может повлиять на процесс сборки из-за изменения положения устройств останова при отсутствии потока.
Такое перемещение имеет следующие преимущества.
- Новая прокладка трубок обеспечивает лучший доступ для обслуживания, особенно к насосу смазочного масла.
- Более простые и стандартизированные маршруты прокладки трубок.
- Манометры будут располагаться под блоками для защиты.
- На моделях JGM/2, JGP/2, JGN/2 и JGQ/2 теперь можно использовать до 6 блоков. Раньше ограничение составляло 4 блока.
До этого изменения положение распределительного клапана в моделях JG/2, JGA/2, JGR/2 и JGJ/2 варьировалось в зависимости от количества блоков: он мог быть расположен либо в верхней, либо в нижней части торцевой крышки стороны вспомогательных механизмов. В моделях JGM/2, JGP/2, JGN/2 и JGQ/2 распределительные клапаны всегда устанавливались внизу.
Конфигурация цилиндра определяет выбор распределительного клапана, последовательность, количество клапанов и каталожный номер узла. В некоторых конфигурациях цилиндров каталожный номер узла распределительного клапана будет неизменным, но клапаны будут располагаться по-разному. В других конфигурациях каталожный номер узла распределительного клапана будет изменяться вместе с количеством клапанов.
Даты поставки конфигураций с новым расположением распределительных клапанов:
JGM/2, JGP/2, JGN/2 и JGQ/2 — 17 сентября
JG/2, JGA/2, JGR/2 и JGJ/2 — 5 ноября
JGM/2, JGP/2, JGN/2 и JGQ/2 — 17 сентября
JG/2, JGA/2, JGR/2 и JGJ/2 — 5 ноября

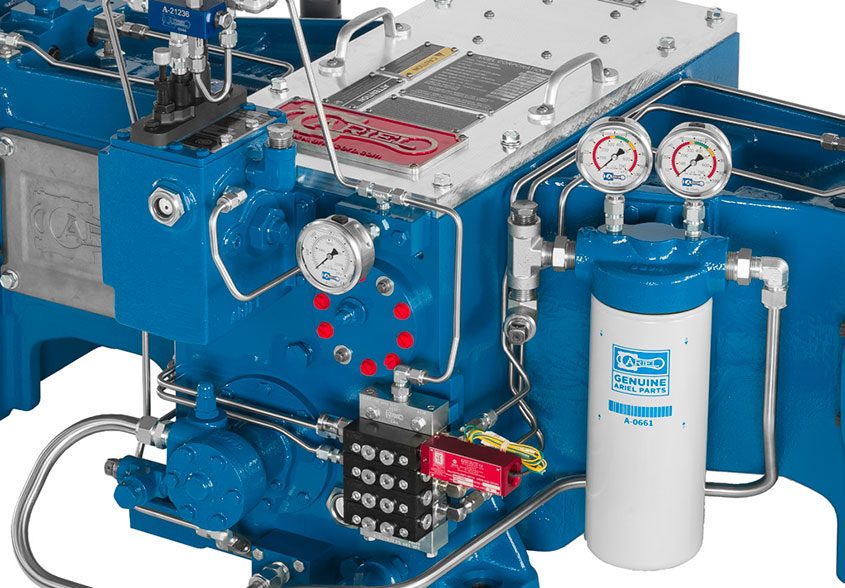

Старое расположение

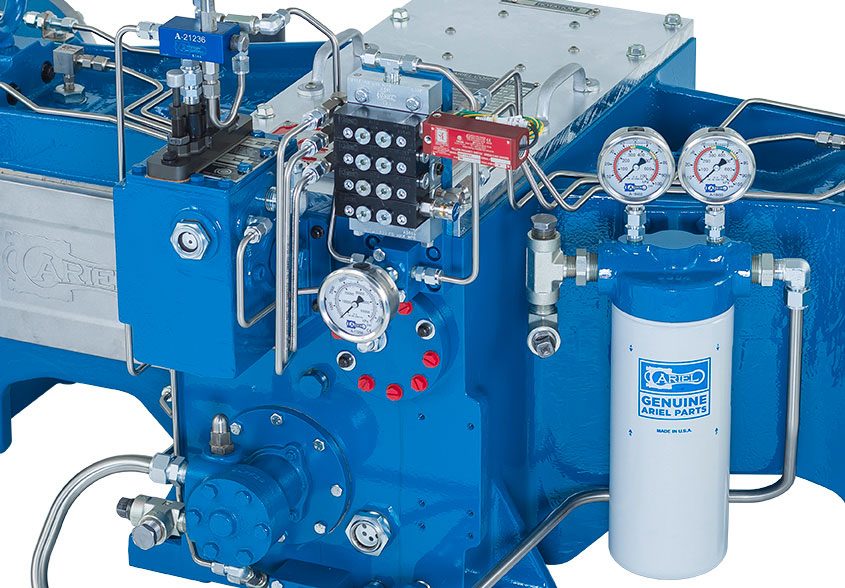

Новое расположение
